产品外观

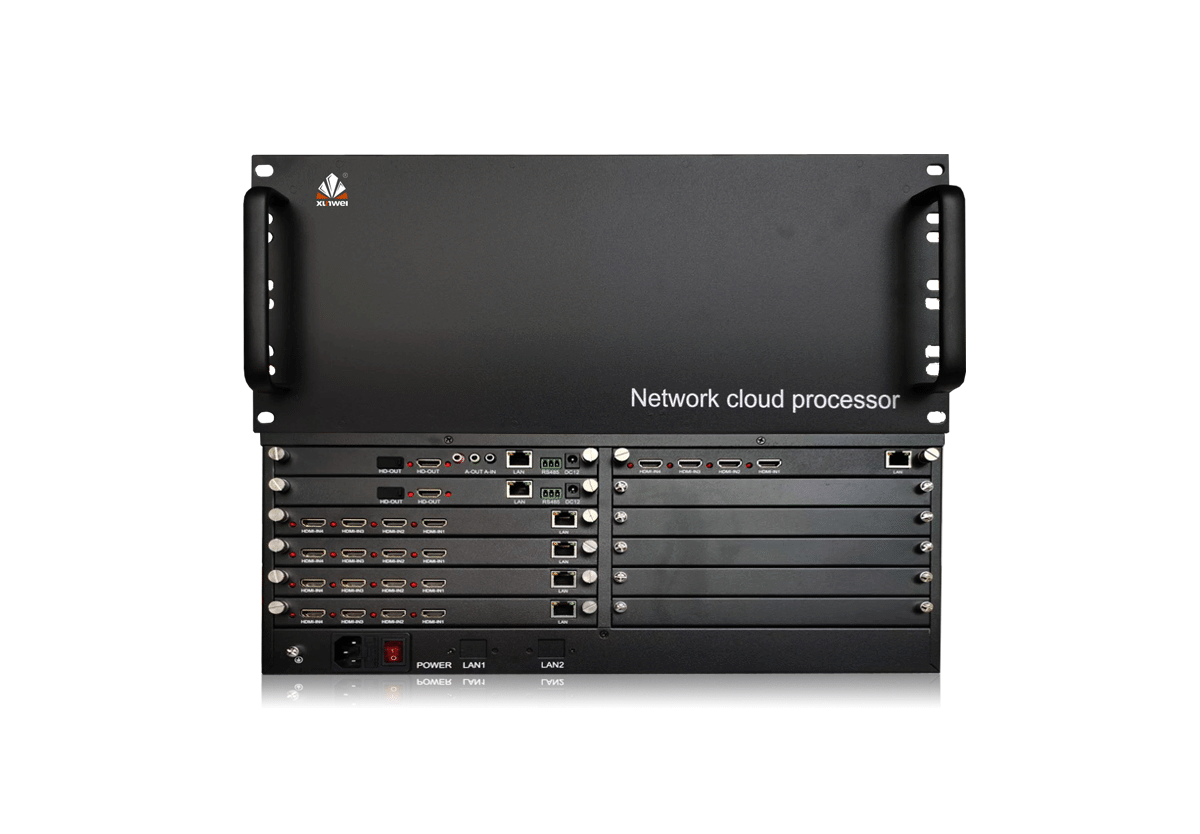

分布式图像处理器

分布式图像处理器

产品概述



讯维分布式图像处理器采用高级电信计算架构标准设计,支持模拟及数字视频的矩阵切换、视音频编解码、网络实时预览等功能,是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用分布式图像处理器不仅可以使整个监控系统更加简洁,也让安装调试,维护变得容易,并且具有良好的兼容性以及扩展性,可广泛应用于各种:网络指挥调度中心项目、网络大中小型会议中心项目、大中小型展览展示项目等。







产品特性



硬件结构

14U、8U、4U、2.5U、1U标准机箱,满足各种规模的监控、拼接、控制需求;

标准机架式设计,运营级电信级机箱系统;

插拔式模块化设计,可根据需求灵活扩展;

业务模块支持热插拔、双电源冗余、多主控热备、智能风扇自动调温,确保系统稳定可靠;

双高速无阻塞背板设计,满足大容量视频数据高速交换的需求;

矩阵切换控制

支持网络、数字视频信号的接入和切换输出;

支持视频数据交换直接输出;

模块化输入、输出板设计,可根据需求组合为各种规格的数字视频交换矩阵;

支持光纤网络级联无缝互联;

支持网络和模拟视频的接入互联,通过网络或者通讯串口来实现相互之间的通讯和控制;

支持环网,提高系统网络稳定性;

大屏拼接

单台14U最大支持64个显示屏的任意大屏拼接;

级联时支持256个显示屏的任意大屏拼接(16*16);

单屏支持最大16个窗口、16层开窗、叠加、漫游;

支持虚拟LED;

支持开窗和漫游功能,单机最大支持1024层开窗;

支持多组电视墙,自设定多应用电视墙;

窗口支持1/2/4/6/8/9/16自定义画面分割;

多场景预设,用户可以自定义每个场景电视墙布局;

支持场景预案调用、轮循;

最大支持7680*4320分辨率高清底图显示;

视频编码输入


采用H.264视频压缩标准;

支持VGA、DVI、HDMI模块,CVBS、AHD模拟高线的视频编码设备接入编码;

支持复合流和视频流编码,复合流编码时音频和视频同步;

支持双码流压缩自适应技术;

单台满配最大支持128路高清HDMI信号输入视频编码能力;

支持IPC、NVR等方式进行解码,支持海康、大华、宇视、雄迈、天视通等私有协议解码(IP板);

视频解码输出

支持HDMI高清输出显示,单机最大64屏输出显示,可多机级联,单组最大组合电视墙256屏(16*16);

支持1/4/6/8/9/16画面分割显示,单屏最大支持16路画面任意分割、拼接、叠加、开窗、漫游;

支持小画面自动切换取子码流;

支持自定义输出口分辨率;

支持多组屏幕一套软件统一调度管理;

支持电视墙统一场景切换;

支持快速场景切换及场景平滑切换;

单系统最大同时支持2304路200W-800W高清视频自适应解码能力(256屏);

支持4K信号输入、输出显示;

支持视音频同步解码;

支持H.265、H.264、MPEG4、MPEG2等主流的编码格式;

支持海康、大华、雄迈、宇视等IPC、DVR、NVR协议接入解码(IP板);

支持ONVIF、RTSP协议接入设备解码(IP板);

运维管理

支持多主控热备;

支持Android和IOS端APP访问和操作;

内置千兆交换机,具备32个千兆网口,支持光电自适应,支持链路聚合,支持NAT功能;

支持网络交换板,可作为交换机使用;

支持远程控制网络、数字视频的切换上墙;

支持远程获取和配置参数,支持远程导出和导入参数;

支持远程获取系统运行状态、系统日志;

支持远程重启、恢复默认设置、升级等日常维护。


产品参数

产品型号 XW-DS1200 XW-DS2400 XW-DS3200 XW-DS6400
最大输出 12屏 24屏 32屏 64屏
产品规格 2.5U,435mm(长)*300mm(宽)*120(高) 4U,435mm(长)*300mm(宽)*185(高) 8U,430mm(长)*420mm(宽)*360(高) 14U,430mm(长)*420mm(宽)*620(高)
设备功耗 120W 160W 250W(单电源),750W(冗余电源) 250W(单电源),750W(冗余电源)
设备重量 5kg 10kg 20kg 30kg
输出分辨率 4K:3840*2160@60/60HZ,1920*1080@60HZ,1366*768@60HZ,1024*768@60HZ
畅显功能 支持单画面最大16画面自动切换码流
解码分辨率 800W@20fps、600W@25fps、500W及以下@25fps
解码通道 单屏最大16画面
解码能力 单屏支持4路800W,或8路500W/300W,或16路1080P及以下分辨率
画面分割数 1/2/4/6/8/9/16
单屏开窗数 单屏最大16层开窗、叠加、漫游
工作温度 -20℃——+60℃
工作湿度 10%——90%
