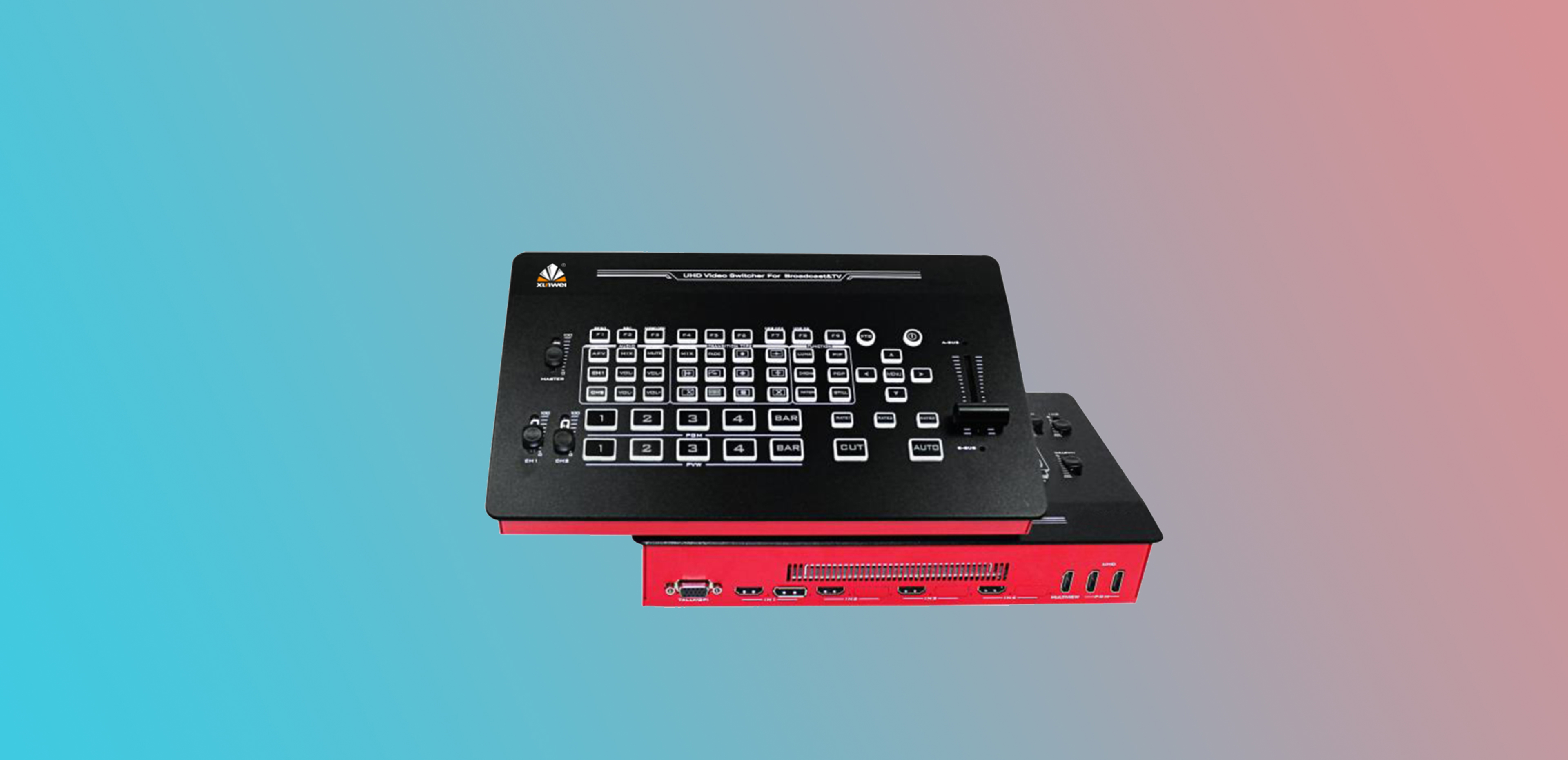

DB7100超高清切换台
产品概述
讯维DB7100专用导播切换台,最多支持5路4K60信号。设备集成HDMI解码器，DP解码器，最高分辨率支持4K60HZ，向下相容3G SDI等1080P/720P
的高清视频信号，内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。

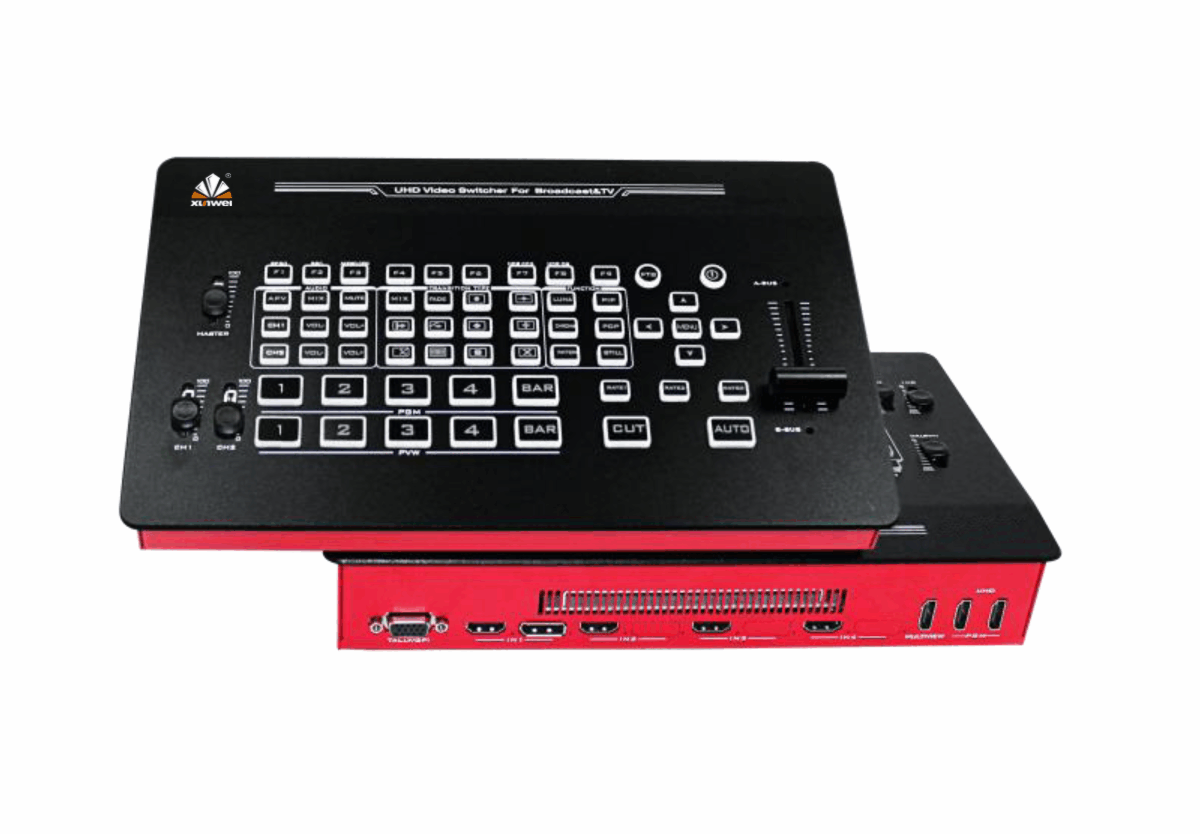

产品图片
产品特性
-
视频信号
视频信号接口支持4路HDMI+1路DP共5路视频输入，3路HDMI输出； -
音频信号
音频信号接口支持2路话筒输入，1路LINE输入，1路Line输出； -
DCB控制
支持DCB控制系统及 Tally输出； -
铝合金外壳
采用高强度铝合金外壳，携带方便，可适用于广播电视台演播室及外景视频特效切换的需求； -
显示特效
支持圆形、菱形、扇形、梅花、百叶窗等上百种特效；
-
图像调整
单独的PATTERN KEY，可设置各种异形图案， 图像的位置、大小、数量可调整；
-
控制方式
支持RJ45远程控制，DCB控制，支持GPI控制，广电标准Tally接口；
-
强大功能
支持音频跟随、混音功能 ，支持 HDMI 音频解嵌 ，支持 MIX /FADE 等特效切换 ，支持 CUT 硬切和 AUTO 特效切换 ；
-
图像控制
自带彩条输出画面；支持PIP/POP 开窗功能 ，支持一键画面冻结功能；支持一键FTB应急黑场功能；支持色度键、亮度键功能。
规格参数
产品型号
XW-DB7100
视频输入信号
HDMI/DP视频信号
视频码率
270Mbps~18Gbps
视频连接器
标准
视频反射损耗
大于15dB 5MHz~3GHz
视频信号幅度
800mV±10%( HDMI/DP)
视频阻抗
100Ω (HDMI) 100Ω (DP)
视频均衡
自适应
DVD输入HDMI支持
480i/576i,480p/576p,720p,1080i,1080p,2160p
电脑HDMI输入支持
3840x2160,1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768,1280x1024, 1280x960,1280x800,1280x768,1280x720,1280x600,1152x864,1024x768,800x600
视频输出信号
HDMI视频信号
直流偏移
0V±0.5V
时钟恢复
支持
工作温度
0℃~50℃无冷凝
存储温度
-20℃~75℃
工作湿度
20%~70%RH
存储湿度
0%~90%RH，不结露
电源
12V/DC
功率
350W
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
