视频双绞线延长器

视频双绞线延长器


视频双绞线延长器
产品概述
讯维视频双绞线延长器是一款双绞线视频传输设备,主要适用于安防监控系统的中短距离的视频传输。由无源发送器和有源接收器两部分组成,配合使用。构成900米视频传输收发器,使用五类或五类以上非屏蔽双绞线作为传输介质,实时传输一路单色或彩色PAL、NTSC、SECAM等制式的基带视频信号,标称传输距离900米,使用接收器的拨码开关来设置不同的传输距离,以得到最佳的图象效果。
产品图片

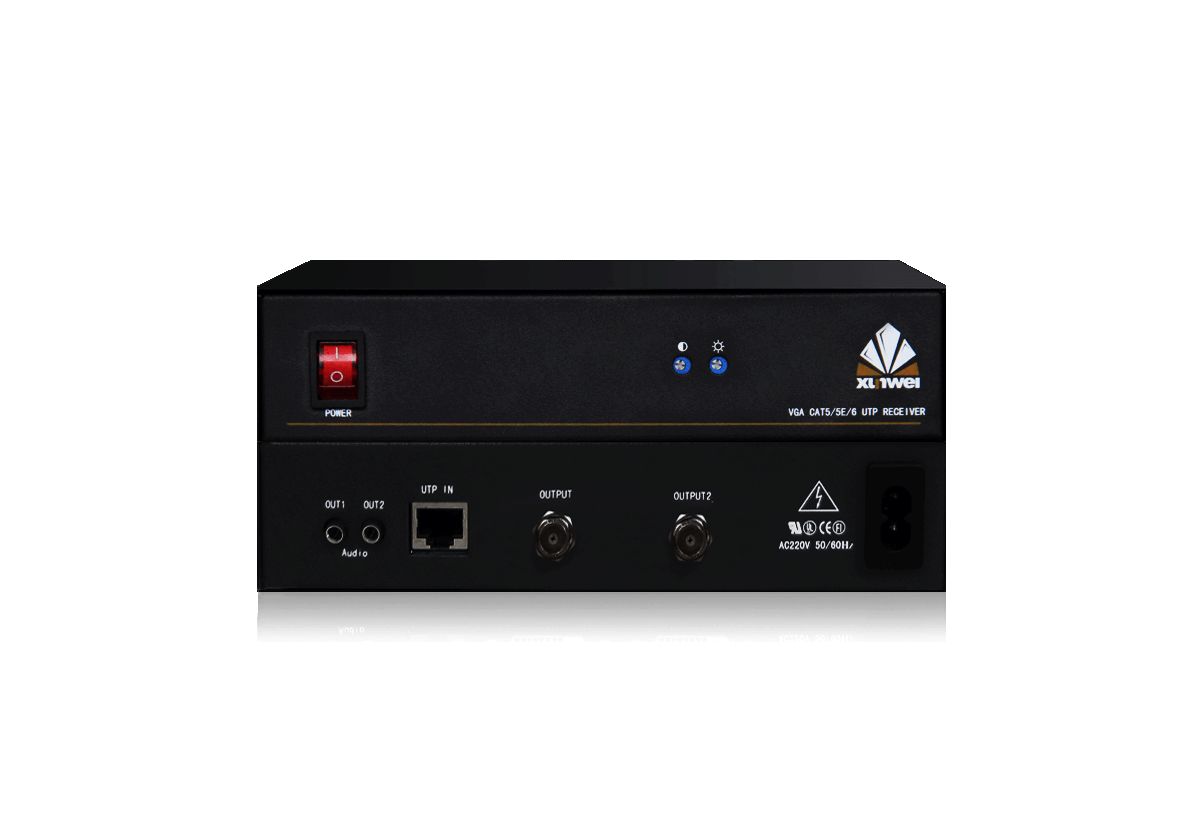

  • 视频双绞线延长器


    产品拓扑图

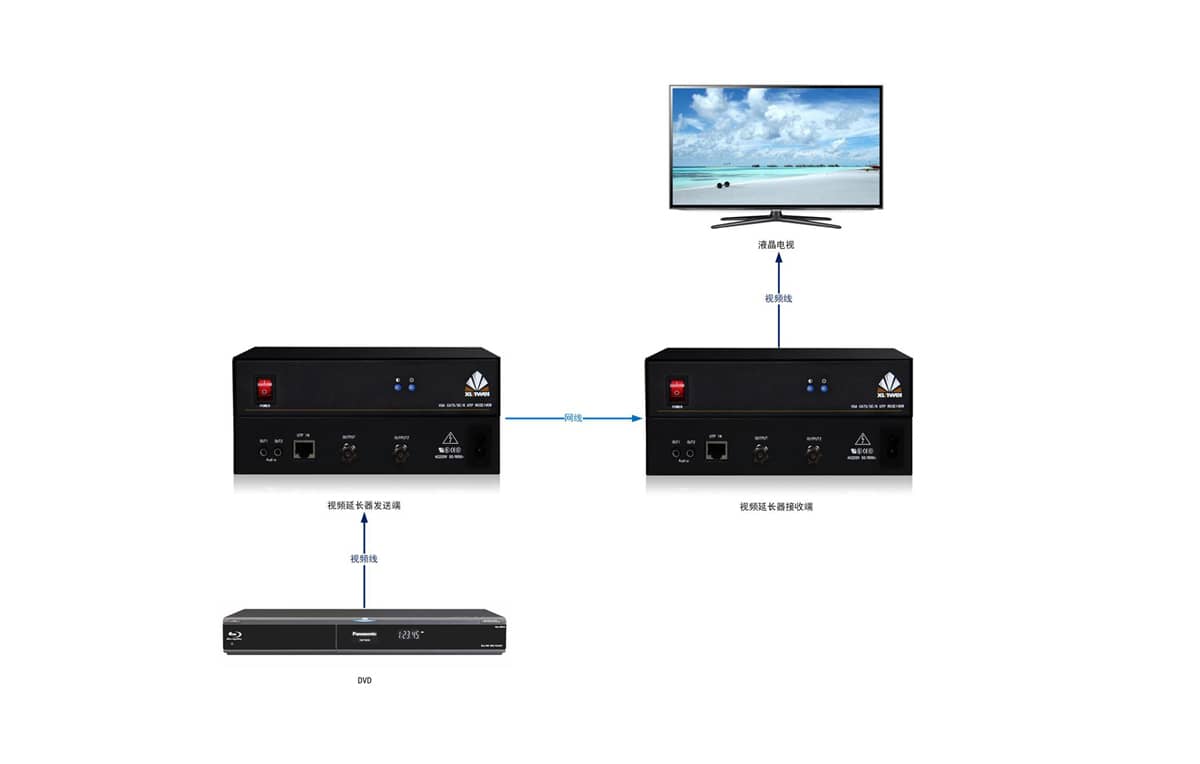

    视频双绞线延长器拓扑图
产品特性












  • 长距离传输


    可以把复合视频信号延长最远达1500米。
  • 传输成本低


    使用CAT5E以上规格非屏蔽网线,成本低,布线方便。
  • 输入带环出


    在信号源的近端,也提供了一个BNC环出接口供用户使用。

  • 性能稳定


    采用高等级芯片,性能稳定,适用温差范围大。
  • 增益调节


    信号实时传输无延迟,具有信号增益调节功能。

  • 安装方便


    与电脑主机的操作系统无关,无需驱动程序,使用安装简单方便。
规格参数












  • 产品型号

    XW-VDL101

  • 视频类型

    CVBS

  • 输入电平

    1.0Vpp/75Ω

  • 发射端接口

    1路BNC输出,1路网口输出

  • 接收端接口

    1路网口输入,1路BNC输出

  • 指示灯

    视频LED指示灯输出指示

  • 传输距离

    ≤1500m

  • 网线规格

    CAT5,CAT5E,CAT6 UTP电缆

  • 供电功耗

    220V AC, 50/60 Hz

  • 尺寸

    桌面式

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
