产品概述



4系列音视频矩阵是讯维研发生产的一4通道输入输出音频视频矩阵系统产品,用于将4个视频信号与立体声音频信号切换到输出通道中的任一输出通道。视频输入/输出接口采用BNC接口。音频输入/输出接口采用5位3.8mm凤凰接口。AV矩阵切换器系列是专为适应几乎任何视频或音频切换系统的要求,包括一个完整系列的单声道和立体声音频矩阵切换器可切换的平衡和非平衡音频信号。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。讯维AV矩阵切换器广泛的应用于会议中心和会议厅的视频和音频路由的要求,指挥和控制中心,大学的教学楼,家庭影院和大型住宅系统,商业娱乐系统,以及其他许多高层次的场所。

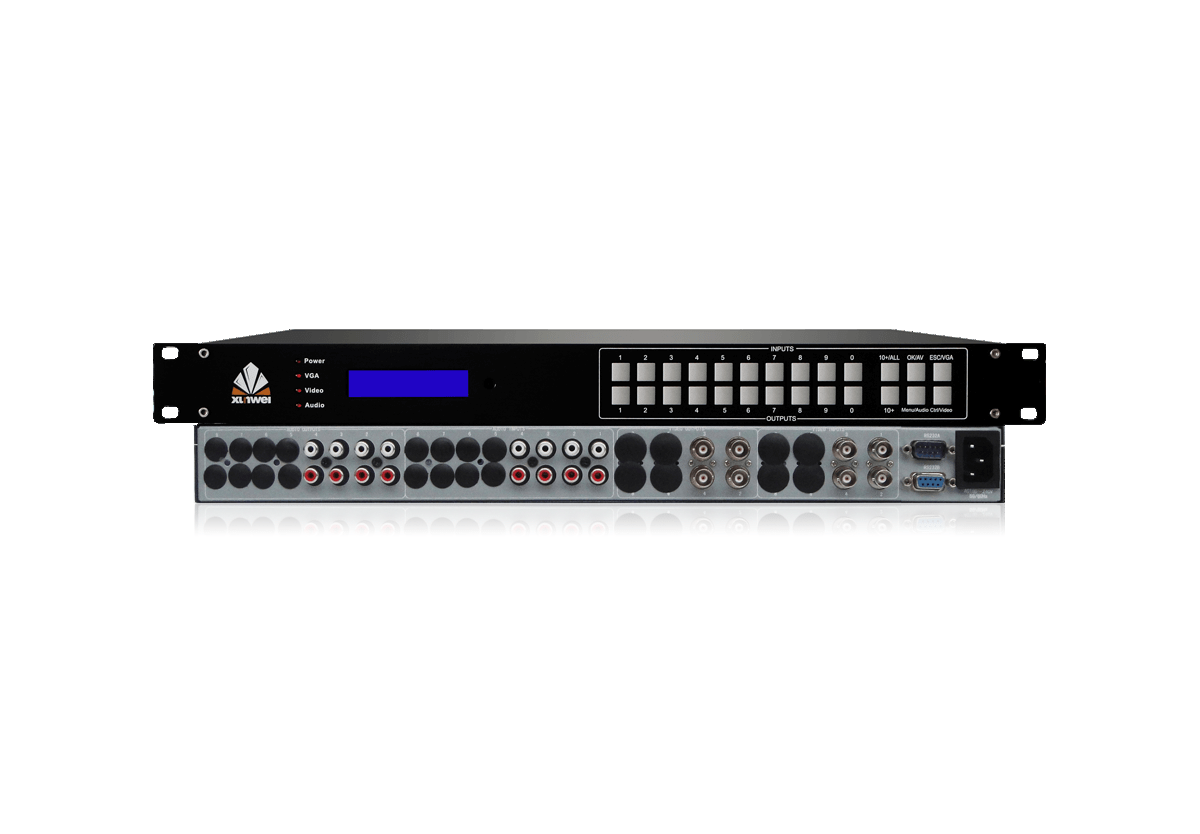

产品外观

4进2出音视频矩阵切换器 4进4出音视频矩阵切换器

4路音视频矩阵切换器

产品特性



产品型号

支持4路音视频信号输入,4路或2路音视频输出 ;

超长时间不断电运行

讯维的矩阵可7*24小时超长时间不断电运行,平均出现故障的时间超过10000小时。

多种控制运行

拥有多种控制方式可通过电脑或者中控设备随意的切换矩阵的输入和输出,保证图像质量和稳定性,确保会议在有序稳定的环境中持续运行。

多功能控制软件

高清矩阵多功能控制软件可支持如Windows 2000、 Windows Server 2003、Windows XP、Windows7、Windows8、Windows8.1等多种操作系统,可实现对高清矩阵进行信号切换、轮循设置、系统设置,安装方便,安装后即可使用,无需调试。

音视频可分别控制

音视频可分别控制,音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离。

视频清晰度高

视频清晰度高,视频清晰无噪点。

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

自动轮循功能

自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案,并可随时对方案进行储存与调用,一键切换到您所保存的显示状态。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。


产品参数

产品型号 XW-AV0402丨AV0404
输入路数 4路
输出路数 2/4路
带宽(速率) 150Mbps
支持输入输出接口 视频:BNC/RCA,音频:RCA/凤凰端子
信号传输延时 5ns(±1ns)
切换速度 ≤1s
控制方式 面板/遥控/串口(软件)/网络(选配)
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
音频频率响应 20-20KHz
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 100W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约5Kg
产品规格 标准19寸机架式(1U)
