产品概述



XUNWEI™ 4 系列 DP矩阵是讯维最新研发生产的一款4通道输入输出的DisplayPort 信号接口的超高清分辨率矩阵系统产品,可连接 4 个不同的 DisplayPort 信号输入源, 4 或2 个不同的DisplayPort 接收显示设备。用户可以同一时间使用4个接收显示设备选择任意一个不同的信号输入源,4个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式,智能选择默认信号源智能跳过处于关机状态的输入端口。讯维 DisplayPort 矩阵采用DisplayPort 1.2接口可以完全兼容1.1a版标准,只是线缆中的4路lane中的单lane速率提升至5.4 Gbps。总带宽最高可达21.6Gbps,能大大提升显示分辨率、色深、刷新率、多显能力,支持全高清120HZ 3D立体显示,除了传输速率的飞跃外,新的DisplayPort 1.2标准还支持单线缆多屏幕显示,支持两个2560 x 1600 60Hz显示器或4个1920 x 1200显示器。并最高720Mbps的USB接口。对于需要分配切换高分辨率数字视频信号、并且从多个信号源到多个 显示设备之间为全数字信号路径以确保生成最高图像品质的各 种应用环境,如商业、医疗、政府、军队和家用等,维DisplayPort 矩阵切换器无疑是理想之选。







产品外观

4进2出DP矩阵切换器 4进4出DP矩阵切换器

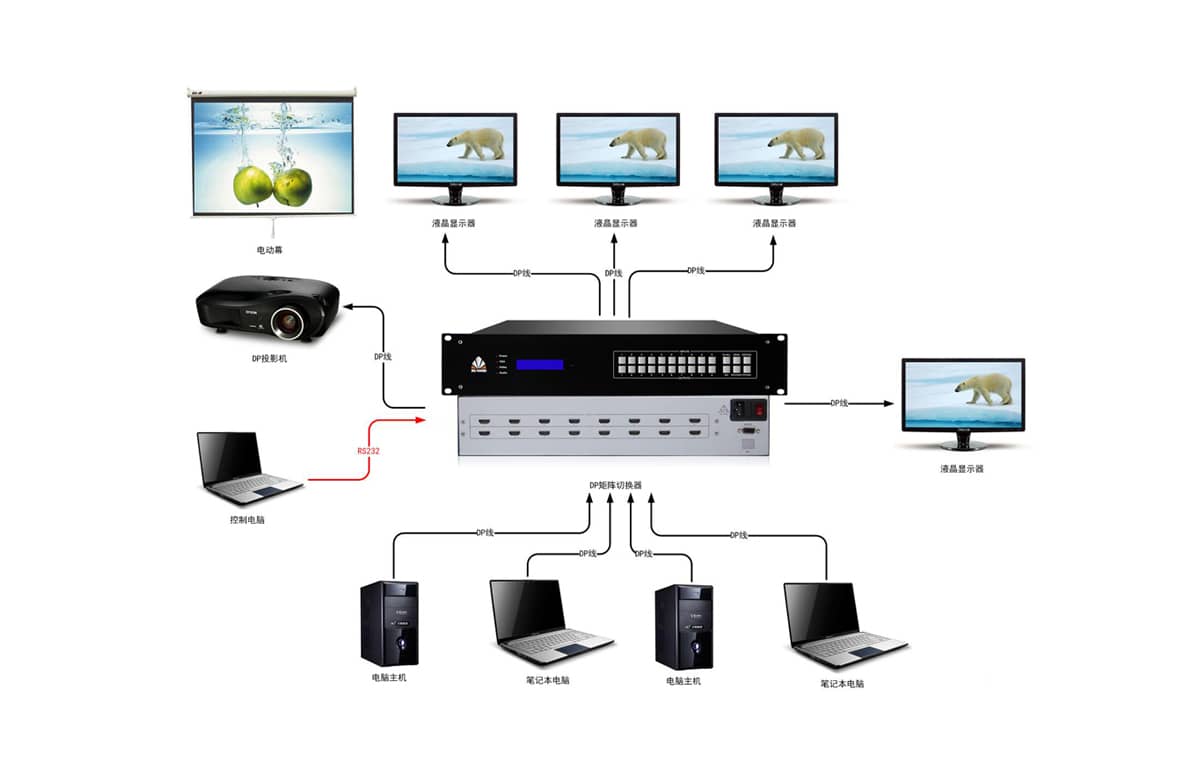

4路DP矩阵切换器

产品特性



输入输出

支持4路DisplayPort 信号输入、4路或2路DisplayPort 输出 ;

支持 DisplayPort1.2标准

可驱动不低于10M的DisplayPort1.2标准AWG28电缆

支持 HDCP1.2标准

支持VESA组织规定的DisplayPort1.2标准信号,HDCP1.2标准的数字内容保护

拼接功能(订制型)

DisplayPort 不仅可以满足超高分辨率的信号切换及分配,还能通过拼接按钮控制,可实现拼接功能。

模块化的结构设计

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便。

高可靠电源系统

采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理.

高速率数字交换核心

高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。


产品参数

产品型号 XW-DP0402丨XW-DP0404
输入路数 4路
输出路数 2/4路
带宽(速率) 21.6Gbps
支持输入输出接口 DisplayPort 1.2
信号传输延时 5ns(±1ns)
切换速度 ≤100ns(无缝切换)
控制方式 面板/遥控/串口(软件)/网络(选配)
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
支持分辨率 2560x1600/60Hz向下兼容
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 100W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约5Kg
产品规格 标准19寸机架式(1U)
