产品概述



XUNWEI™ 24系列DVI高清矩阵是讯维研发生产的一款24通道输入输出的数字DVI高清矩阵产品,可连接 24 个不同的 DVI 信号或音频输入源,24、16或8个不同的DVI 接收显示设备。用户可以同一时间使用24个接收显示设备选择任意一个不同的信号输入源,24个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式,智能选择默认信号源智能跳过处于关机状态的输入端口。可以对无复制保护的高分辨率 DVI 数字视频信号进行路由。DVI高清矩阵在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。

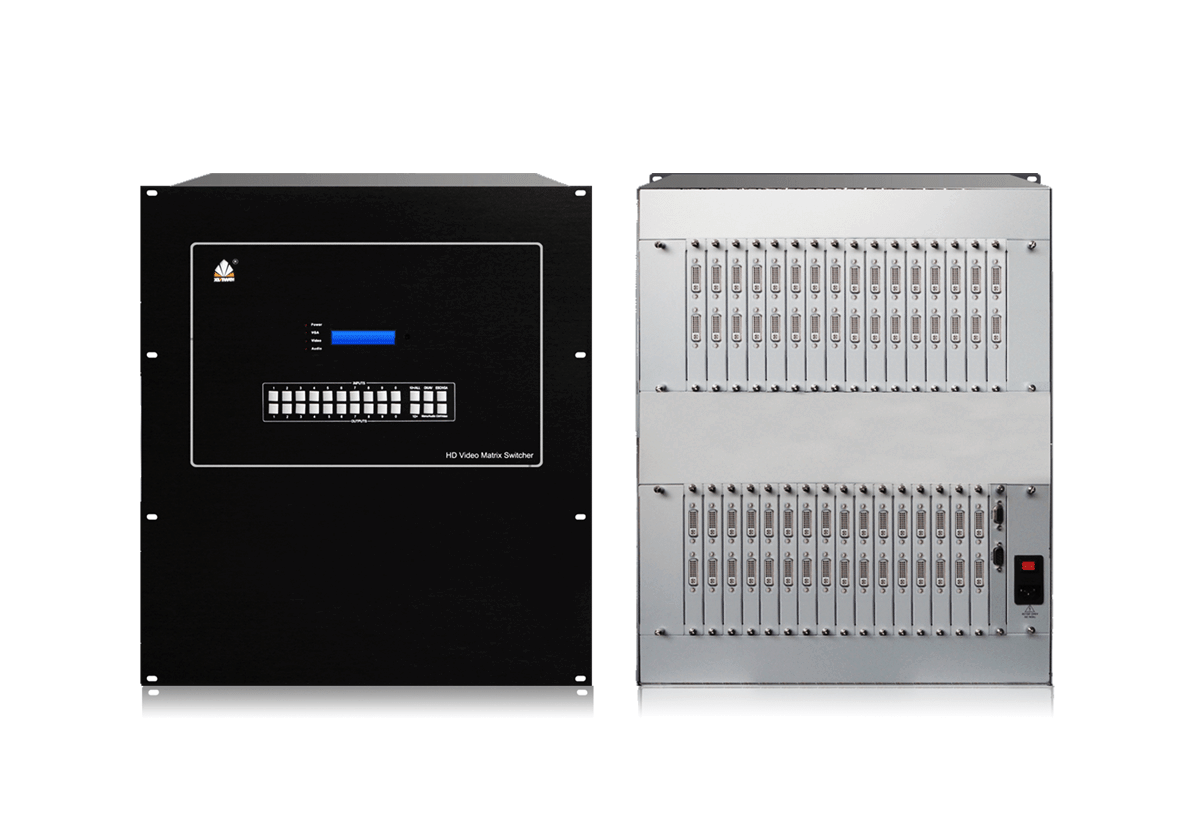

产品外观

24进24出DVI矩阵切换器

24路DVI矩阵切换器

产品特性



输入输出

支持24路DVI(音频)信号输入,24路、16路、8路、4路或2路DVI(音频)输出 ;

模块化的结构设计

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便。

电讯级核心交换芯片

采用电讯级核心交换芯片,是一款可应对苛刻使用环境的高性能、高可靠性DVI数字矩阵。内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性;

拼接功能(订制型)

不仅可以满足1080P的分辨率的信号切换及分配,还能通过拼接按钮控制,可实现拼接功能。

输入自适应均衡

输入端自动均衡设计,为距离较远的DVI信号源或微弱的DVI信号源提供自动补偿;输出端预加重驱动设计,使设备更具强大的驱动能力。

专用散热器

专用大面积散热器等设计, 确保设备7×24小时长时间连续工作时,能通过自然环境达到平衡散热的目的;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。

EDID管理器设计

内部EDID管理器设计,可保持与之相连的信号源的通讯,确保操作的可靠性。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

双重ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。


产品参数

产品型号 XW-DV2408丨XW-DV2416丨XW-DV2424
输入路数 24路
输出路数 8/16/24路
带宽(速率) 6.75Gbps
支持输入输出接口 DVI-I(仅支持数字信号)
信号传输延时 5ns(±1ns)
切换速度 ≤100ns(无缝切换)
控制方式 面板/遥控/串口(软件)/网络(选配)
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
支持分辨率 1080P 50/60Hz向下兼容
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 200W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约30Kg
产品规格 标准19寸机架式(12U)
