产品概述



XUNWEI™ 8系列HDMI矩阵是讯维研发生产的一4通道输入输出数字高清矩阵设备,可连接 8 个不同的 HDMI 信号输入源, 8、4或2 个不同的 HDMI 接收显示设备。用户可以同一时间使用最多8个接收显示设备选择任意一个不同的信号输入源,8个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式,智能选择默认信号源智能跳过处于关机状态的输入端口。







产品外观

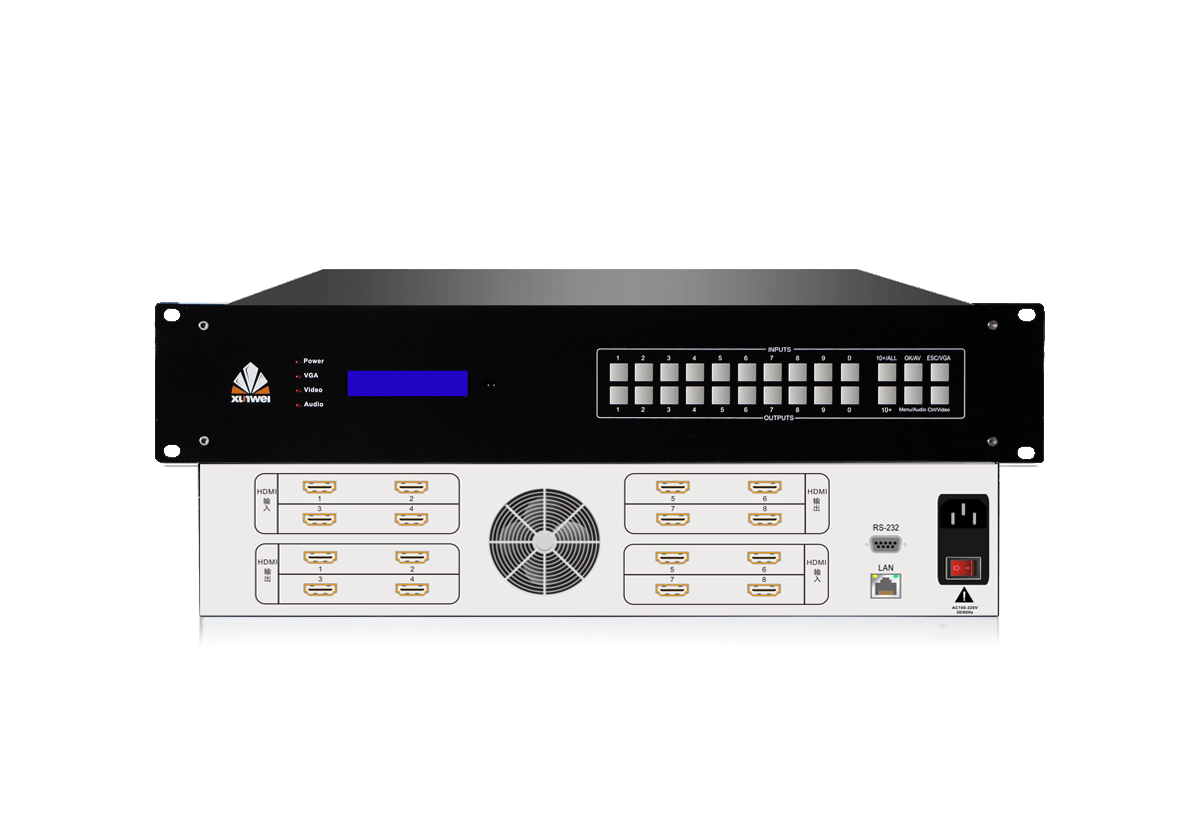

8进2出HDMI矩阵切换器 8进4出HDMI矩阵切换器 8进8出HDMI矩阵切换器

8路HDMI矩阵切换器

产品特性



输入输出

支持8路HDMI信号输入、8路、4路或2路HDMI输出,分辨率可达1080P。

模块化的结构设计

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便。

全数字无压缩技术

高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。

拼接功能(订制型)

HDMI不仅可以满足1080P的分辨率的信号切换及分配,还能通过拼接按钮控制,可实现拼接功能。

高可靠电源系统

采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理.

高速率数字交换核心

高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。


产品参数

产品型号 XW-HD0802丨XW-HD0804丨XW-HD0808
输入路数 8路
输出路数 2/4/8路
带宽(速率) 6.75Gbps
支持输入输出接口 HDMI
信号传输延时 5ns(±1ns)
切换速度 ≤100ns(无缝切换)
控制方式 面板/遥控/串口(软件)/网络(选配)
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
支持分辨率 1080P 50/60Hz向下兼容
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 100W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约10Kg
产品规格 标准19寸机架式(2U)
