8系列高清混合矩阵主机

8系列高清混合矩阵主机


8系列高清混合矩阵主机
产品概述
讯维8系列高清混合矩阵（主机）是讯维研发生产的一台8端口输入输出的新一代数字模拟混合插卡式矩阵系统。采用卡笼式机箱设计，可支持最大8路不同信号源输入与8路的输出，信号接口自由组合，可选择VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出，解决了视频会议项目中由于视频信号源种类繁多，各种信号不兼容的困难，并最大程度的节省成本，利于系统升级、扩容及维护。随着数字化科技不断地发展，在的音视频信号处理已经出现了多元化，传统的矩阵已经不能满足会议系统工程的需求了。相比传统矩阵，讯维新一代混合插卡矩阵具有灵活多变，切换方便，适用范围广等特点，从而越来越受人们的关注。一款好的插卡矩阵不但要具备切换速度快、插卡更换方便、图像处理性能优越、操作简单方便、而且能够和其他控制设备兼容。

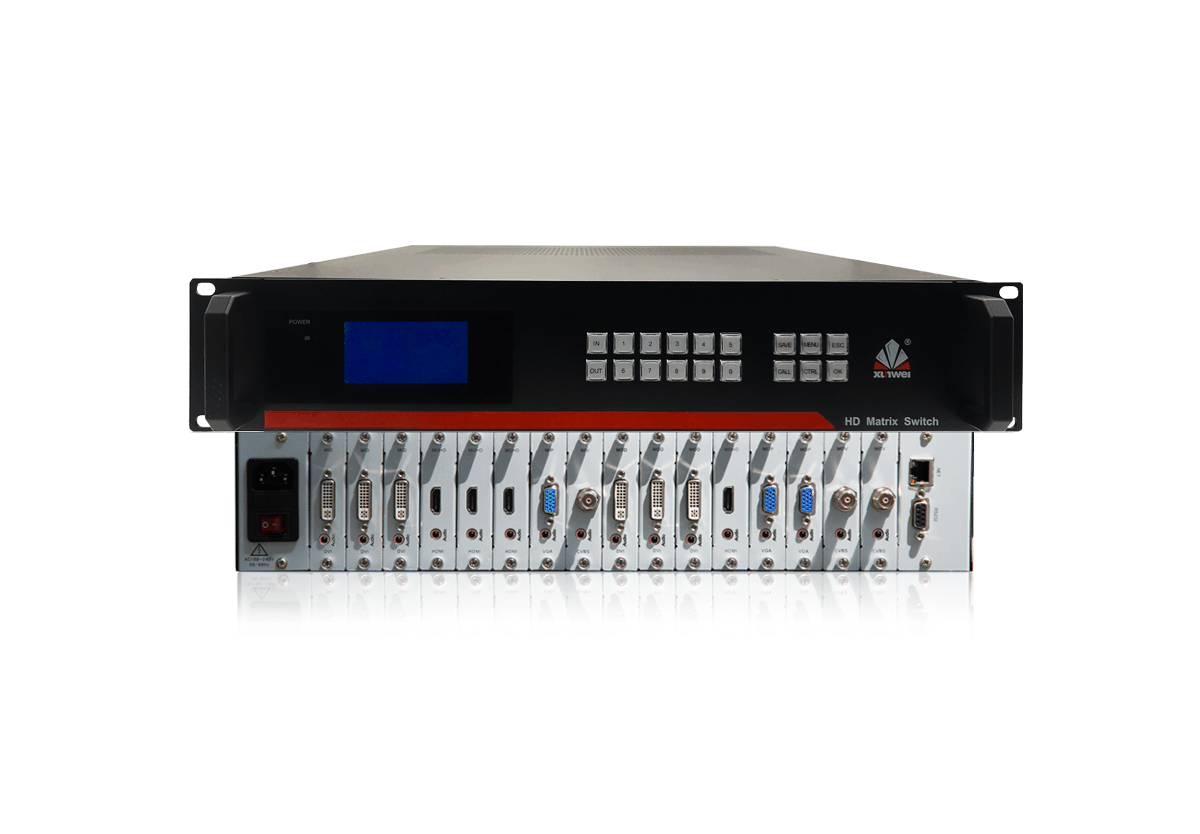

产品图片
  • 8系列高清混合矩阵主机


    产品拓扑图
    8系列高清混合矩阵主机拓扑图
产品特性












  • 信号输入


    8路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入。

  • 信号输出


    8路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输出。

  • 智能控制


    现代互联网技术与"物联网"技术相结合，支持TCP/IP网络或者RS232端口进行控制,支持第三方设备对其进行控制；可通过WIFI\2G\3G\4G\5G、Internet等网络用户可运用智能手机(Android、iPhone)、平板电脑、台式电脑等可轻松实现远程控制矩阵设备，包括信号选择、预案设定和状态查看。

  • 高速处理器


    高速的工业处理器，让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。

  • 电讯级核心交换芯片


    采用电讯级核心交换芯片，是一款可应对苛刻使用环境的高性能、高可靠性HDMI数字矩阵；内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性。

  • 拼接功能


    满足1080P的分辨率的信号切换及分配，还能通过拼接按钮控制，可实现拼接功能。

  • 双电源冗余


    矩阵采用双电源冗余备份设计，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

  • 自动均衡补偿


    输入端自动均衡设计，为距离较远的HDMI信号源或微弱的HDMI信号源提供自动补偿;输出端预加重驱动设计，使设备更具强大的驱动能力。

  • 专业散热器


    专用大面积散热器等设计， 确保设备7×24小时长时间连续工作时，能通过自然环境达到平衡散热的目的。

  • 多种管理方式


    支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理。

  • 超长时间运行


    可7*24小时超长时间不断电运行，平均出现故障的时间超过10000小时。

  • 兼容操作系统


    高清矩阵多功能控制软件可支持如Windows 2000、 Windows Server 2003、Windows XP、Windows7、Windows8、Windows8.1等多种操作系统，可实现对高清矩阵进行信号切换、轮循设置、系统设置，安装方便，安装后即可使用，无需调。

  • 全高清显示


    最高支持1920*1080全高清分辨率，视频清晰无噪点。

  • 自带轮巡功能


    自带轮巡功能，可根据用户需求进行轮循切换 ，用户可设置轮巡开关、轮巡时间与轮巡通道等参数，满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案，并可随时对方案进行储存与调用，一键切换到您所保存的显示状态。

  • 断电恢复


    具备掉电状态自动存储保护、开机自动恢复记忆功能。提供多种管理方式：面板管理、RS232管理、网络管理及计算机软件管理。

  • 预案存储调用


    提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理。

  • EDID管理器


    内部EDID管理器设计，可保持与之相连的信号源的通讯,确保操作的可靠性。

  • ESD保护


    ESD保护 高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的浪涌而遭到损坏的风险也在增长，ESD保护就显得尤为重要。

  • 断电保护


    MTBF大于100000小时；断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。

规格参数












  • 产品型号

    XW-HD0808B（可根据功能定制）

  • 输入路数

    最大8路

  • 输出路数

    最大8路

  • 音频接口

    3.5mm独立音频

  • 通道间隔离度

    >65dB

  • 带宽(速率)

    12.8Gbps

  • 视频接口

    DVI/Duallink DVI/HDMI/SD-SDI/HD-SDI/3G-SDI/HDBaseT/IP/VGA/YPbPr/CVBS/3.5mm立体声音频

  • 信号传输延时

    5ns(±1ns)

  • 切换速度

    ≤100ns(无缝切换)

  • 控制方式

    面板/遥控/串口（软件）/网络

  • 串口参数

    控制接口：DB9/波特率与协议波特率：9600/数据位：8位/停止位：1位，无奇偶校验位 / 串行控制口结构：2=TX，3=RX，5=GND

  • 支持分辨率

    1080P60Hz向下兼容

  • 电源

    100VAC~240VAC, 50/60 Hz

  • 输出功率

    100W

  • 存储环境温度

    -20°C~+60°C

  • 工作温度

    0℃-50℃

  • 相对环境湿度

    -20°C~+60°C

  • 产品重量

    约10Kg

  • 产品规格

    标准19寸机架式

    备注：

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
    *由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
    *如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
    *借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线：400-6269-808

    本产品通过CCC、CE 合格评定
