产品概述



XUNWEI™ 16/17系列高标清混合矩阵切换器是讯维研发生产的一台17端口输入输出的数模高清新一代混合插卡式矩阵系统。采用卡笼式机箱设计,可支持最大17路不同信号源输入与17路的输出,信号接口自由组合,可选择VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出,解决了视频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。随着数字化科技不断地发展,在的音视频信号处理已经出现了多元化,传统的矩阵已经不能满足会议系统工程的需求了。相比传统矩阵,讯维新一代混合插卡矩阵具有灵活多变,切换方便,适用范围广等特点,从而越来越受人们的关注。一款好的插卡矩阵不但要具备切换速度快、插卡更换方便、图像处理性能优越、操作简单方便、而且能够和其他控制设备兼容。

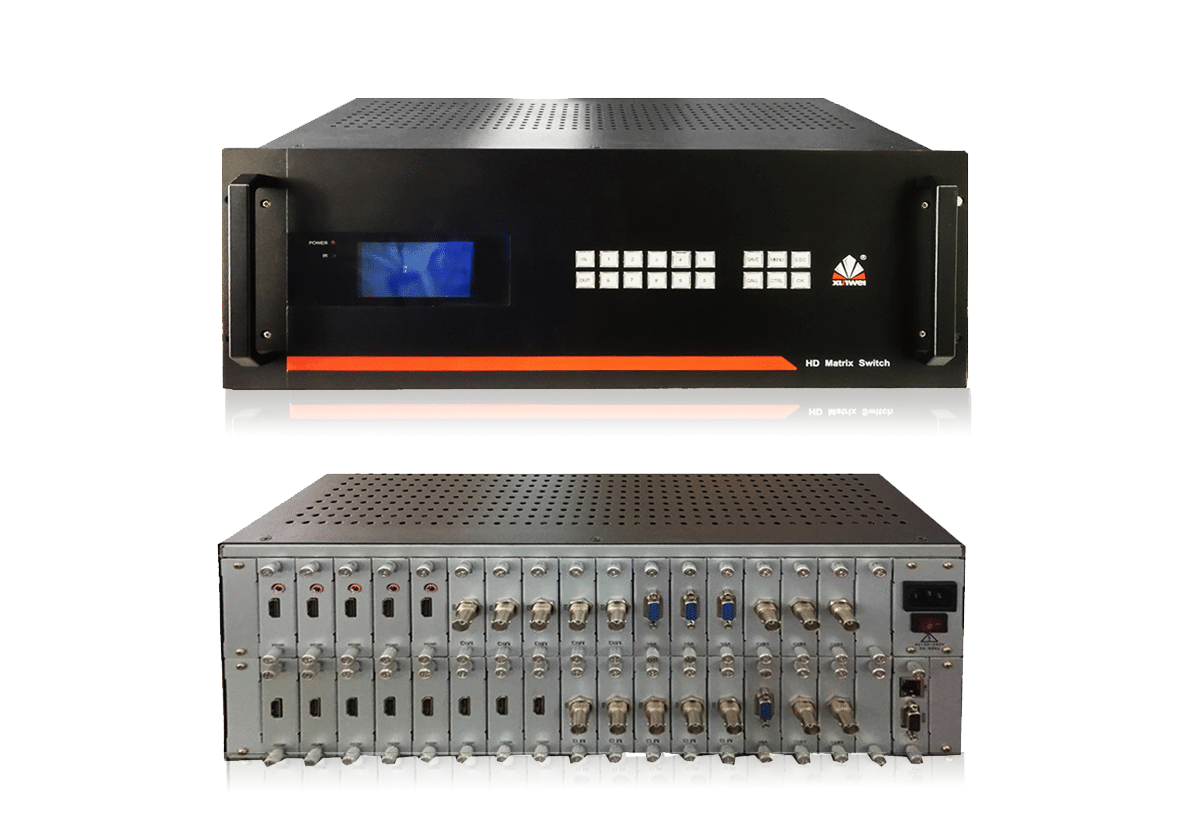

产品外观

16进16出高清混合矩阵

16路高清混合矩阵

产品特性



最大支持16路信号输入

8路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入

最大支持16路信号输出

8路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输出

点对点无压缩传输

数模高清混插矩阵, 交换核心信号传输速率高达12.80Gbps,采用4:4:4采样技术,1920x1080P60点对点交换,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出;

4K超高清

使用专用驱动芯片,支持长线传输;高达12.8GBPS的电讯级交换核心,确保支持4Kx2K无压缩传输高清分辨率显示效果极佳

无缝切换

电讯级数字交换芯片,支持多种模拟和数字信号无缝切换,超强的抗干扰及全天候工作能力

拼接功能

采用独特的嵌入式结构设计,内部嵌入全功能信号拼接处理功能,方便工程应用。

设备性能完善

具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能,故障率低,高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。

单卡单通道设计

输入、输出板卡采用单卡单通道设计,独特的信号链路屏蔽设计技术,支持多种接口信号格式混入混出功能,保证了信号的完整性。输入端过电压保护,降低了设备被损坏的概率

高可靠电源系统

矩阵采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

开机自动恢复记忆功能

具备掉电状态自动存储保护、开机自动恢复记忆功能。提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。

多种管理方式

支持面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。


产品参数

产品型号 XW-HX1616丨XW-HX1616A(带音频)
输入路数 最大16路
输出路数 最大16路
音频输入 最大16路
音频输出 最大16路
通道间隔离度 >65dB
带宽(速率) 12.95Gbps
支持输入输出接口 DVI/Duallink DVI/HDMI/SD-SDI/HD-SDI/3G-SDI/HDBaseT/IP/VGA/YPbPr/CVBS/3.5mm立体声音频
信号传输延时 5ns(±1ns)
切换速度 ≤100ns(无缝切换)
控制方式 面板/遥控/串口(软件)/网络
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
支持分辨率 4K(3840x2160 30Hz)/1080P 50/60Hz向下兼容
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 300W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约20Kg
产品规格 标准19寸机架式(4/6U)
