产品概述



XUNWEI™ 144系列光纤矩阵切换器是讯维研发生产的一144通道光纤输入输出矩阵系统产品,用于144路光纤信号切换到输出通道中的任一输出通道。可将输入多路光纤信号同步或异步快速切换一路或多路通道输出。可以与讯维其它产品如发送器、接收器、切换器和分配放大器配合使用, 用于处理最具挑战性的、带有大量输入和输出的视音频系统设计。为集成商和系统设计师提供了业界所能提供的最 完整的光纤产品。包括多种高性能、模块化的光纤矩阵切换器,适用于通过光纤进行完整的、端到端的数字视音频信号的传输和路由。讯维光纤矩阵根据型号的不同,其尺寸可从 8x8 扩展到 320x320,并且完全兼容 讯维系列光纤发送器和接收器。它们可接受及路由 DisplayPort、HDMI、DVI-D、3G-SDI、高分辨率计算机视频和标清视频信号。讯维光纤矩阵切换器广泛的应用于会议中心和会议厅的视频和音频路由的要求,指挥和控制中心,大学的教学楼,家庭影院和大型住宅系统,商业娱乐系统,以及其他许多高层次的场所。

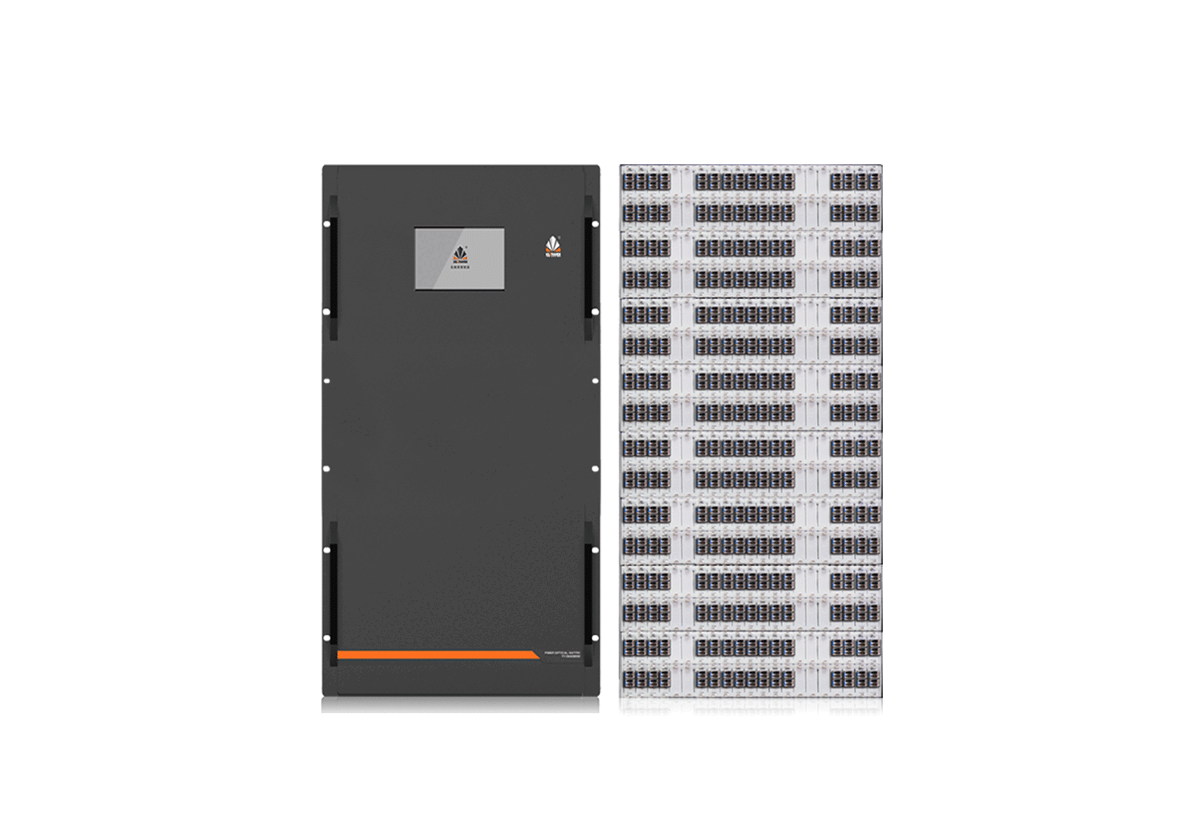

产品外观

144进144出光纤矩阵切换器

144路光纤矩阵切换器

产品特性



产品型号

支持144路光信号输入、144路、32路、16路、8路、4路或2路光信号输出 ;

光纤信号

支持多模和单模 输入/输出板组合的配置,以便同时支持 短距离和长距离的信号传输;

超长时间不断电运行

讯维的矩阵可7*24小时超长时间不断电运行,平均出现故障的时间超过10000小时。

多种控制运行

拥有多种控制方式可通过电脑或者中控设备随意的切换矩阵的输入和输出,保证图像质量和稳定性,确保会议在有序稳定的环境中持续运行。

专业的操作软件

专为讯维矩阵量身定做的操作软件,兼容所有讯维矩阵产品,控制方式简单方便,用最少的精力实现最大的功能。

自定义的输出通道配置方案

最多32个自定义的输出通道配置方案,并可对方案进行储存与调用;

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

自动轮循功能

自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案,并可随时对方案进行储存与调用,一键切换到您所保存的显示状态。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

多功能控制软件

高清矩阵多功能控制软件可支持如Windows 2000、 Windows Server 2003、Windows XP、Windows7、Windows8、Windows8.1等多种操作系统,可实现对高清矩阵进行信号切换、轮循设置、系统设置,安装方便,安装后即可使用,无需调试。


产品参数

产品型号 XW-FB14432丨XW-FB14472丨XW-FB144144
输入路数 144路
输出路数 32/72/144路
光损耗 单模最大13dB,多模最大7dB
支持输入输出接口 SC/FC
信号传输延时 5ns(±1ns)
切换速度 ≤100ns(无缝切换)
控制方式 面板/遥控/串口(软件)/网络(选配)
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
支持分辨率 1080P 50/60Hz向下兼容
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 100W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约50Kg
产品规格 标准19寸机架式(20U)
