产品概述



XUNWEI™ 32系列VGA矩阵是讯维研发生产的一款32通道输入输出VGA信号高清矩阵产品,可连接 32 个不同的 VGA 信号及立体声输入源, 32、16、8、4 或2 个不同的VGA 接收显示设备及音频输出。VGA系列矩阵切换器采用性能极高的专业矩阵处理芯片,输出更加稳定,图像清晰无重影。信号频宽达650MHz,带有断电现场保护,LCD液晶显示,内嵌智能控制及管理软件,提供RS232通讯接口,可以与PC,遥控系统或各种远端控制设备(如XUNWEI中控系统、CR-PGM、XW系列控制系统)配合使用。讯维VGA矩阵提供联网接口,可以让多台矩阵串联使用,以扩充多路端口。广泛应用于广播电视工程,多媒体会议厅,大屏幕显示工程,电视教学,指挥控制中心等场合。







产品外观

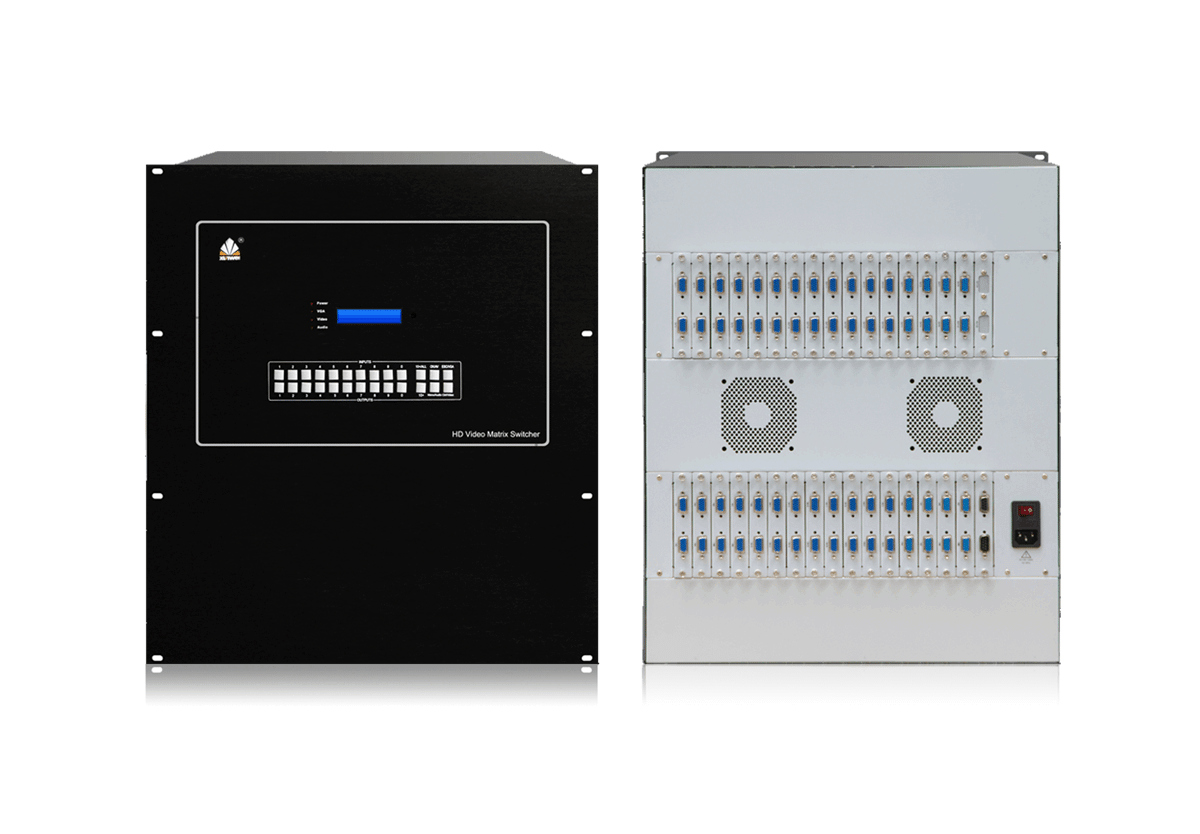

32进8出VGA矩阵切换器 32进16出VGA矩阵切换器 32进32出VGA矩阵切换器

32路VGA矩阵切换器

产品特性



产品型号

支持32路VGA(音频)信号输入、32路、24路、16路、8路、4路或2路VGA(音频)输出 ;

超长时间不断电运行

讯维的矩阵可7*24小时超长时间不断电运行,平均出现故障的时间超过10000小时。

多种控制运行

拥有多种控制方式可通过电脑或者中控设备随意的切换矩阵的输入和输出,保证图像质量和稳定性,确保会议在有序稳定的环境中持续运行。

拼接功能(订制型)

不仅可以满足1080P的分辨率的信号切换及分配,还能通过拼接按钮控制,可实现拼接功能。

多功能控制软件

高清矩阵多功能控制软件可支持如Windows 2000、 Windows Server 2003、Windows XP、Windows7、Windows8、Windows8.1等多种操作系统,可实现对高清矩阵进行信号切换、轮循设置、系统设置,安装方便,安装后即可使用,无需调试。

音视频可分别控制

音视频可分别控制,音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离。

视频清晰度高

最高支持1920*1080全高清分辨率,视频清晰无噪点。

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

自动轮循功能

自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案,并可随时对方案进行储存与调用,一键切换到您所保存的显示状态。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。


产品参数

产品型号 XW-VG3208丨XW-VG3208A(带音频)丨XW-VG3216丨XW-VG3216A(带音频)丨XW-VG3232丨XW-VG3232A(带音频)
输入路数 32路
输出路数 8/16/32路
带宽(速率) 400Mbps
支持输入输出接口 VGA(DB15),RCA/凤凰端子(音频)
信号传输延时 5ns(±1ns)
切换速度 ≤1s
控制方式 面板/遥控/串口(软件)/网络(选配)
串口参数 控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND
TCP/IP参数 接口:RJ45/网络控制协议:UDP;TCP/IP
支持分辨率 1080P 50/60Hz向下兼容
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 100W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约20Kg
产品规格 标准19寸机架式(12U)
