产品概述



6路数字网络矩阵是讯维研发生产的一款开放式网络视频监控系统,实际整机最多有6个HDMI和6个VGA输出口的新型数字矩阵系统,专为液晶电视墙系统、大中小型拼接电视墙的部署与管理而设计的解码上墙的一款高技术含量的矩阵,采用Linux操作系统,运行稳定可靠。支持高清1080P/720P/D1网络视频的解码输出;高清HDMI接口解码输出;支持ONVIF及多种网络传输协议、多码流解码方式,为大中小型拼接电视墙解码切换服务提供强有力的支持。支持1080P/720P高清网络球机的控制,支持报警联动自动切屏功能,支持ip地址冲突检测!它可以实现传统模拟矩阵的全部切换功能,还可以实现NVR的录像功能。网络数字矩阵可以任意连接系统内的任意前端摄像机通道,连接到系统的视频通道信息(如网点信息、摄像机位置等)可以实时获得,同时可以根据需要选择可以录像的数字矩阵,对数字矩阵的操作可以利用鼠标或主控键盘在矩阵本机操作,也可以利用主控制终端或管理中心进行远程操作,数字矩阵解码通道可以实现自动、手动切换、轮巡或组(群)切换;可以实现单画面或多画面的显示效果,支持报警自动放大显示等,单机可支持64CIF或36路D1解码通道,可支持720P或1080P高清解码,支持万能解码,不受前端编码设备限制。

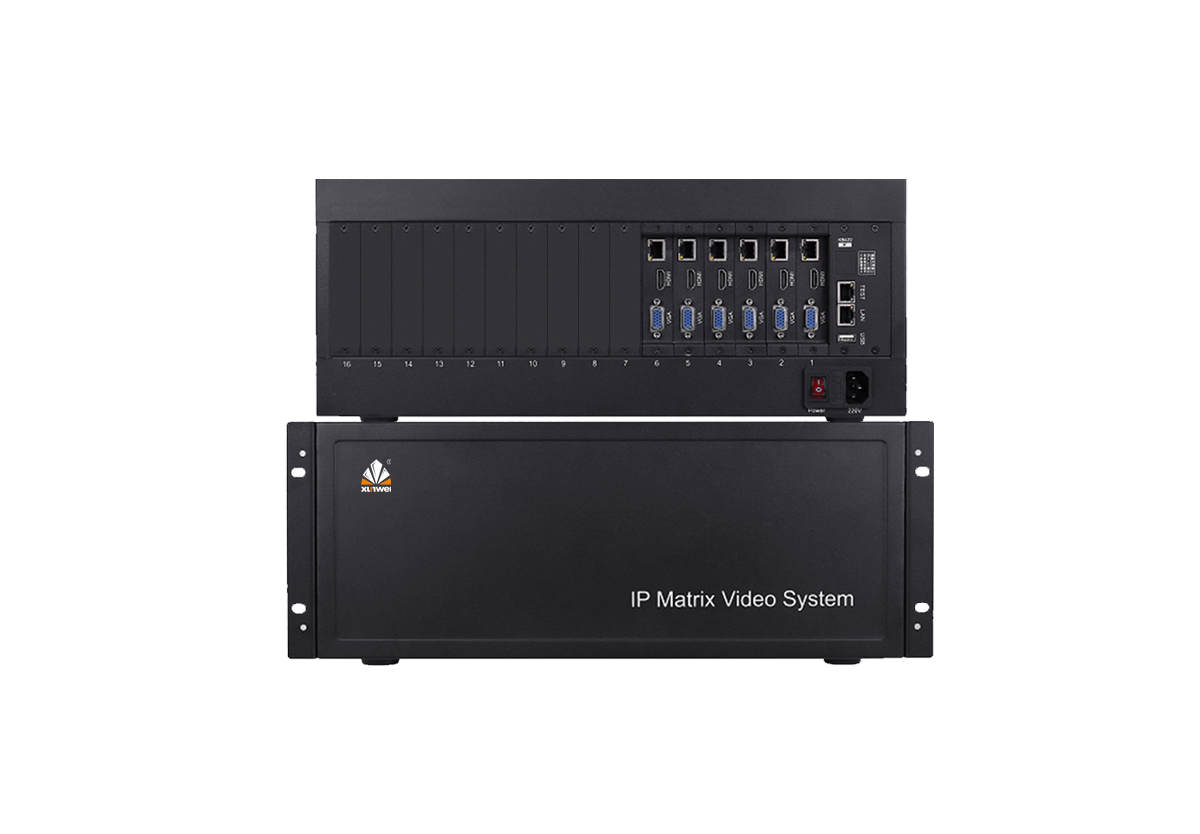

产品外观

6路网络数字矩阵

6路网络数字矩阵

产品特性



视频接口

整机最多有6个HDMI和6个VGA输出口

行业专业平台软件功能

内嵌行业唯一的平台软件功能,可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示

设置简单、快捷方便

设置和使用完全脱离电脑,与模拟矩阵如此简单、快捷方便

个性化管理功能

个性化管理功能,分普通用户和高级用户权限

自动锁屏功能

可设定一段空闲时间自动锁屏功能,锁屏后只能看到图像,只有重新登录才能操作

支持不同品牌不同分辨率的网络摄像机混合解码

支持不同品牌不同分辨率的网络摄像机混合解码,可手动添加和自动搜索网络摄像机的IP地址,接入的IPC数量可达6万多个(看项目需求可选)

Linux操作系统

采用插卡式结构,方便扩充与维护,采用Linux操作系统,运行稳定可靠

内建数据库

内建数据库,对用户的设置参数都将储存在数据库里,内建虚拟电脑键盘功能,可用鼠标光标进行字母或汉字编辑

输出口可多画面分割

每个HDMI输出口可多画面分割,每个分割画面都可切换任意网络摄像机信号显示,可控制兼容ONVIF的网络高清球机

自动轮巡

可以分组切换画面,多屏自动轮巡、单屏自动轮巡,有多组场景复显功能,可以多个场景自动轮巡复显

报警联动视频功能

有报警联动视频功能,通过485总线式报警主机接入开关量采集报警信号

网络带宽

200万像素:8Mbps,130万像素:6Mbps,100万像素:4Mbps,40万像素:2Mbps


产品参数

产品型号 XW-LAN0604丨LAN0608丨LAN0609丨LAN0616
视频输出 6个HDMI输出、VGA输出
单路画面分割 首屏自带平台管理软件,4/8/9/16路
输出分辨率 1920*1080@60HZ
解码能力 单屏,1画面=1080P,4画面=720P,9画面=D1及D1以下
摄像机带宽 200万像素:8Mbps,130万像素:6Mbps,100万像素:4Mbps,40万像素:2Mbps
网络接口 RJ45 10M/100M/1000Mbps自适应以太网口
USB接口 6组
控制方式 二维/三维控制键盘/串口(软件)
串行接口 1个标准RS485键盘接口
图像切换速度 从A摄像机切换到B摄像机显示速度小于1秒
控球响应速度 小于1秒
电    源 DC12V/AC220V
输出功率 ≤160W
存储环境温度 -20°C ~ +60°C
工作温度 -10℃——+55℃
相对环境湿度 10%~ 90%
产品重量 约15Kg
产品规格 标准19寸机架式(4U)


友情声明:产品图片及信息仅供参考,请以销售实物为准,如你未能在本网站找到想要的型号及产品,请咨询我们客服人员,可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务。
