小型监控视频矩阵

小型监控视频矩阵


小型监控视频矩阵
产品概述
讯维小型监控视频矩阵系列产品是一款全功能、插卡式小型视频矩阵切换/控制 系统,系统最大容量为32路摄像机输入和16路监视器输出。用户可以预定义系统自由、程序、同步、 群组、定时同步等队列切换,报警显示/清除模式,这些预定义功能可以分别在单个监视器上执行。采用了高性能ARM7微处理器技术,具有强大的系统功能,可满足任何复杂的 中小型安防系统的需求,为用户提供了高性价比的安防系统解决方案。具有强大的联网功能,采用中心联网方式,实现了全系统的集中式管理。配套的GUI客户端软件提供虚拟屏幕操作键盘,简化了系统操作。系统可设置用户级别和用户口令,以及给用户分配不同的管理权限,进一步提高系统的安全性能。

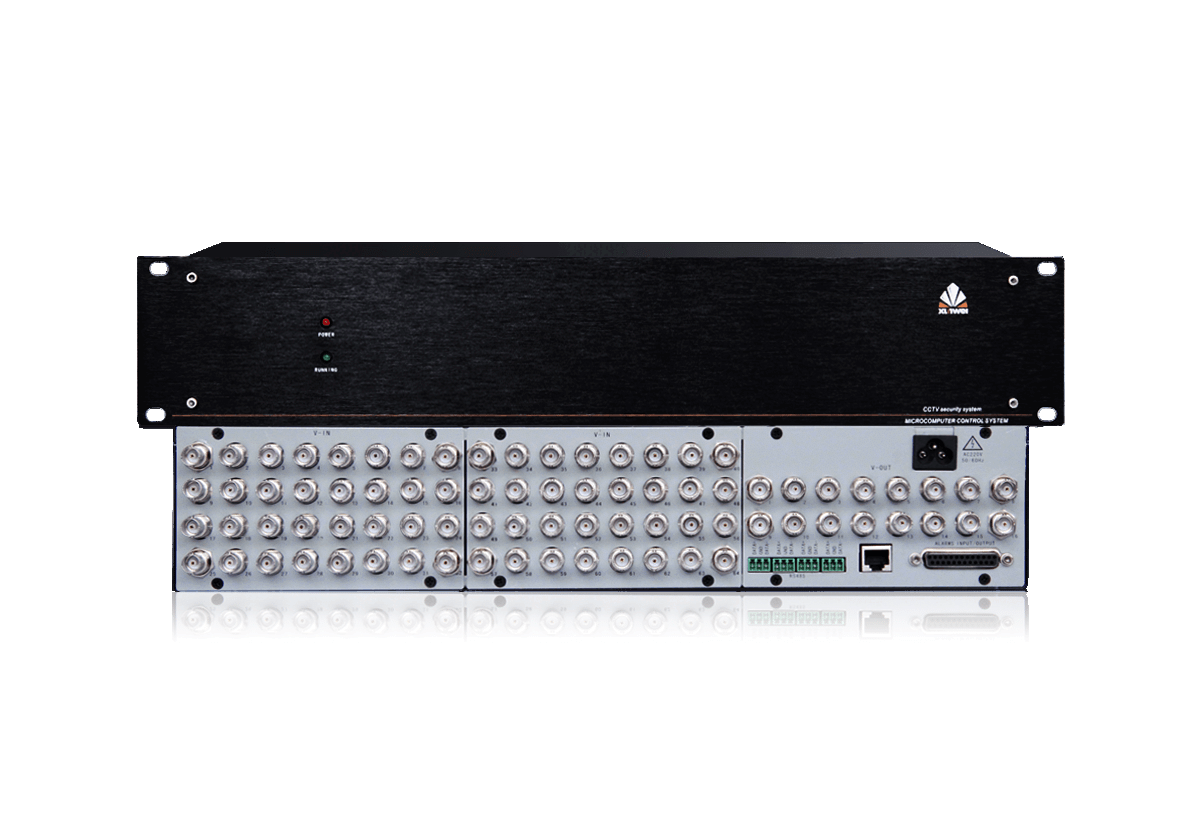

产品图片
  • 小型监控视频矩阵

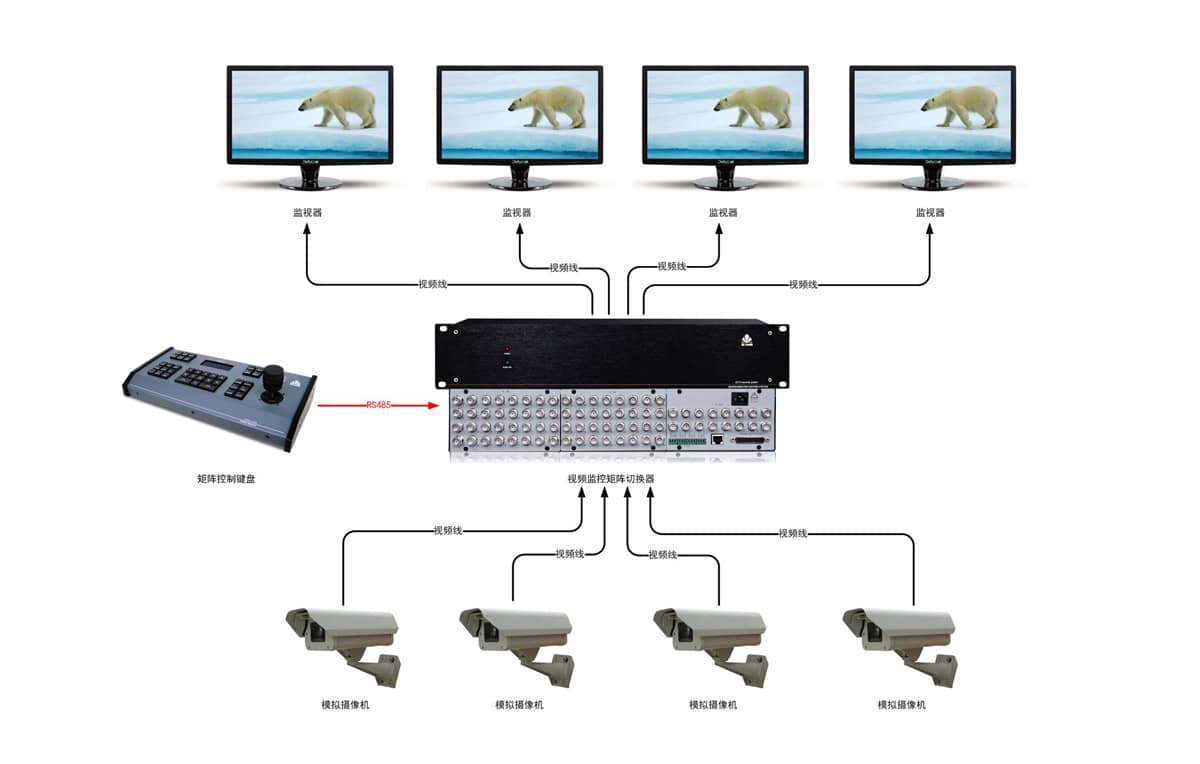

    产品拓扑图
    小型监控视频矩阵拓扑图
产品特性












  • 输入输出


    支持32路监控视频信号输入,16路监控视频信号输出。
  • ARM7微处理器


    支持自由、同步、程序、群组多种切换方式;每一路输出全部带中英文字符、日期显示;可选配网络控制模块,进行远程控制。
  • 嵌入式控制技术


    主机采用嵌入式控制技术以及大规模音、视频切换专用芯片,溶合了先进的音、视频切换技术,超强的数据处理能力。
  • 中英文菜单


    中英文菜单综合设置矩阵主机系统功能;支持屏幕显示(OSD)系统时间、日期、运行状态、摄像机标题。

  • 完善的控制权限


    具备完善的控制权限,包括权力等级、用户授权,保障矩阵主机系统安全管理。
  • 可扩展系统警点容量


    内置16路报警输入、2路报警联动输出,外接报警主机可扩展系统警点容量,警点警防状态可查询,报警输出可编程,警后联动视、音频切换,自动录像,支持警情记录。

  • 内置多种控制协议


    内置多种控制协议,可直接同时控制4种不同控制协议的解码器、智能球形摄像机;支持RS485、TCP/IP控制。
  • 防雷技术


    矩阵主机采用先进的防雷技术使设备运行更安全, 音、视频输入、输出、分配模块化、高密度结构。
  • 模块化结构


    采用模块化插板结构,具有视频输出、视频输入、音频输出、音频输入等多种模块化插板,用户可选择各种插板组合成系统所需容量和功能的切换设备。
  • 报警联动


    实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能,大大简化了系统的构成,提高了用户系统的可靠性。

规格参数












  • 产品型号

    XW-VDJ3216

  • 输入路数

    32路

  • 输出路数

    16路

  • 带宽(速率)

    100Mbps

  • 信号接口

    BNC

  • 切换速度

    ≤1s

  • 监视器设置

    监视器的标题、时间日期、状态设置

  • 报警设置

    报警查询、输入、输出设置、设防

  • 控制方式

    二维/三维控制键盘/串口(软件)

  • 控制端口

    3个RS-485端口、1个功能端口、一个报警端口

  • 视频信噪比

    频信噪比:50db(加权)视频隔离度:50db(加权)

  • 音频接口(选配)

    音频接口:RCA,音频输入幅值:0-2Vp-p

  • 差分相位/差分增益

    音频接口:RCA,音频输入幅值:0-2Vp-p

  • 电源

    100VAC~240VAC, 50/60 Hz

  • 输出功率

    100W

  • 存储环境温度

    -20°C~+60°C

  • 工作温度

    0℃-50℃

  • 相对环境湿度

    5%~75%

  • 产品重量

    约10Kg

  • 产品规格

    标准19寸机架式(2U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
