产品概述



讯维大型监控视频矩阵系列产品是一款全功能、插卡式中型视频矩阵切换/控制 系统,系统最大容量为256路摄像机输入和64路监视器输出。用户可以预定义系统自由、程序、同步、 群组、定时同步等队列切换,报警显示/清除模式,这些预定义功能可以分别在单个监视器上执行。采用了高性能ARM7微处理器技术,具有强大的系统功能,可满足任何复杂的 中小型安防系统的需求,为用户提供了高性价比的安防系统解决方案。具有强大的联网功能,采用中心联网方式,实现了全系统的集中式管理。配套的GUI客户端软件提供虚拟屏幕操作键盘,简化了系统操作。系统可设置用户级别和用户口令,以及给用户分配不同的管理权限,进一步提高系统的安全性能。

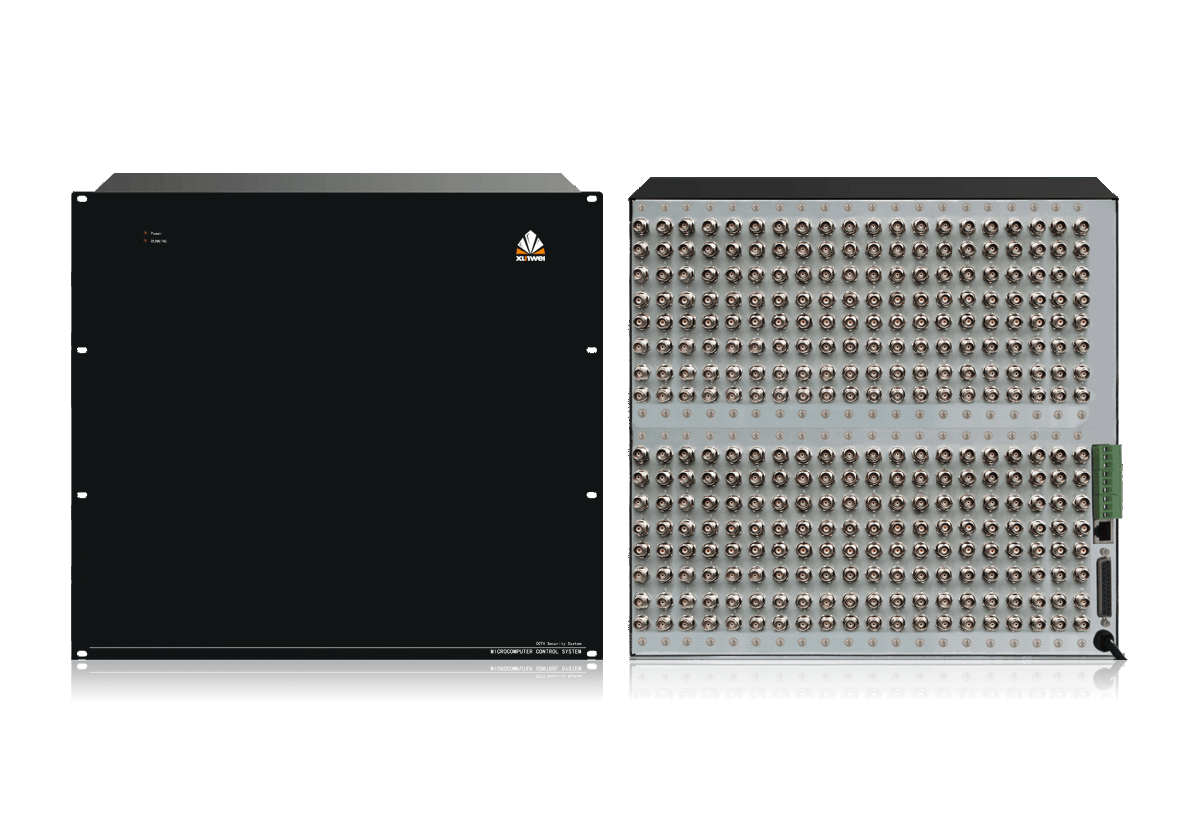

产品外观

256进64出视频监控矩阵

大型监控视频矩阵

产品特性



采用ARM7微处理器技术

支持自由、同步、程序、群组多种切换方式;每一路输出全部带中英文字符、日期显示;可选配网络控制模块 ,进行远程控制

嵌入式控制技术

矩阵主机采用嵌入式控制技术以及大规模音、视频切换专用芯片,溶合了先进的音、视频切换技术,超强的数据处理能力;

中英文菜单综合设置

中英文菜单综合设置矩阵主机系统功能;支持屏幕显示(OSD)系统时间、日期、运行状态、摄像机标题;

多种切换方式

实时侦测视频输入状态,可选择的视频丢失提示;提供视频输入有源分配;支持视音频自由、程序、同步、群组、定时多种切换方式;

完善的控制权限

完善的控制权限、权力等级、用户授权,保障矩阵主机系统安全管理;

可扩展系统警点容量

内置16路报警输入、2路报警联动输出,外接报警主机可扩展系统警点容量,警点警防状态可查询,报警输出可编程,警后联动视、音频切换,自动录像,支持警情记录;

多台矩阵主机联网控制

支持多台矩阵主机联网控制(采用RS485方式);

内置多种控制协议

内置多种控制协议,可直接同时控制4种不同控制协议的解码器、智能球形摄像机;支持RS485、TCP/IP控制;

防雷技术

矩阵主机采用先进的防雷技术使设备运行更安全, 音、视频输入、输出、分配模块化、高密度结构。

切换专用芯片

视、音频主机采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备,溶合了先进的矩阵切换技术和计算机技术,可以给用户提供卓越的整体性能。

模块化插板结构

采用模块化插板结构,具有视频输出、视频输入、音频输出、音频输入等多种模块化插板,用户可选择各种插板组合成系统所需容量和功能的切换设备。

报警输入及警后联动

在一个标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能,大大简化了系统的构成,提高了用户系统的可靠性。


产品参数

产品型号 XW-VDJ25608丨VDJ25616丨VDJ25632丨VDJ25664
输入路数 256路
输出路数 8/16/32/64路
带宽(速率) 100Mbps
支持输入输出接口 BNC
切换速度 小于1毫秒
监视器设置 监视器的标题、时间日期、状态设置
报警设置 报警查询、输入、输出设置、设防
控制方式 二维/三维控制键盘/串口(软件)
控制端口 3个RS-485端口、1个功能端口、一个报警端口
视频信噪比 频信噪比:50db(加权)视频隔离度:50db(加权)
音频接口(选配) 音频接口:RCA,音频输入幅值:0-2Vp-p
差分相位/差分增益 典型值为2%
电    源 100VAC ~ 240VAC, 50/60 Hz
输出功率 100W
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
产品重量 约40Kg
产品规格 标准19寸机架式(8U)
