产品概述



36路网络拼接矩阵是讯维研发生产的一款专为大中小型拼接电视墙的部署与管理而设计的解码+拼接上墙的一款高技术含量的高清拼接型网络解码矩阵系统,采用Linux操作系统,运行稳定可靠。单屏输出超高清画质,分辨率达4KX2K(4096*2160) ,支持高清1080P/720P/D1网络视频的解码输出;支持多屏融合的功能!高清HDMI接口解码输出;支持ONVIF及多种网络传输协议、多码流解码方式,为大中小型拼接电视墙解码切换服务提供强有力的支持。支持1080P/720P高清网络球机的控制,支持报警联动自动切屏功能,支持ip地址冲突检测!

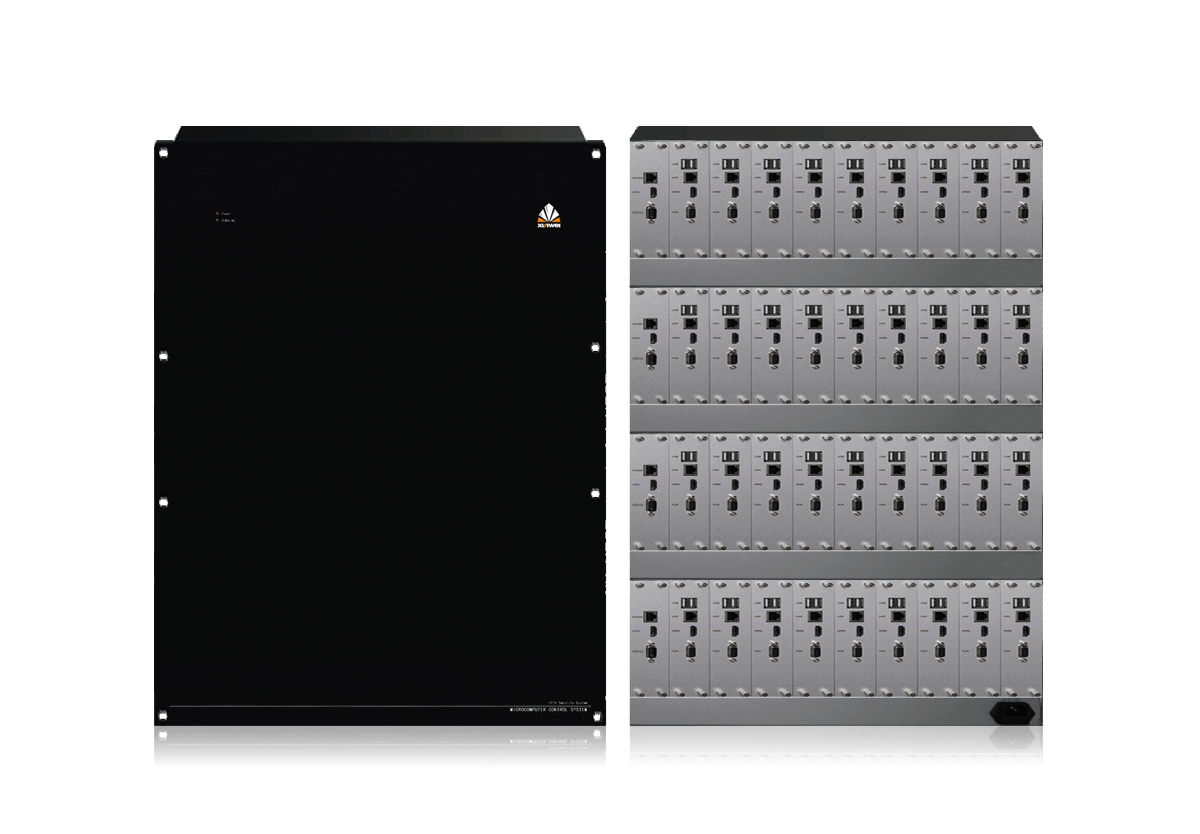

产品外观

36路网络拼接矩阵

36路网络数字矩阵

产品特性



视频输出

36路HDMI输出,支持3x12,4×9,6×6拼接

行业唯一的平台软件功能

内嵌行业唯一的平台软件功能,可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示

多外部HDMI视频只能同屏显示

提供多个HDMI外部接口,其中有多个HDMI外部视频可以做任意拼接显示,其余的外部HDMI视频只能同屏显示

多种轮巡方案预设定

个性化管理功能,分普通用户和高级用户权限,可设定一段空闲时间自动锁屏功能,锁屏后只能看到图像,只有重新登录才能操作;

多样的外部接口

提供多个HDMI外部接口,可接入其他HDMI信号,并能选择单屏或拼接显示,可接入HDMI/VGA编码器的网络信号实现解码远程计算机或其他高清视频设备的画面

接入的IPC数量可达6万多个

可手动添加和自动搜索网络摄像机的IP地址,接入的IPC数量可达6万多个(看项目需求可选);可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频;可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频

网络报警主机实现音视频联动切换

可选配音频卡实现音视频同步,实现一对一,一对多音频对讲及广播;可选配网络报警主机实现音视频联动切换

兼容所有具备ONVIF设备

兼容具备ONVIF网络协议市场所有的高清模组和具备ONVIF网络协议的其他厂商摄像机及球机。

支持USB

支持USB鼠标,USB电脑键盘、PC平台软件、模拟三维中文控制键盘操作;自动绑定键盘切换用的摄像机ID编号,可根据需要更改对应IP的键盘切换ID;

采用Linux操作系统

采用Linux操作系统,运行稳定可靠

内建虚拟电脑键盘功能

内建数据库,对用户的设置参数都将储存在数据库里;内建虚拟电脑键盘功能,可用鼠标光标进行字母或汉字编辑;字符叠加功能,可对网络摄像机编辑相应的地域信息或名称

切换画面、单屏自动轮巡

每个HDMI输出口可多画面分割,每个分割画面都可切换任意网络摄像机信号显示;可以分组切换画面,多屏自动轮巡、单屏自动轮巡;

多个场景自动轮巡复显

有12组场景记忆功能,可以多个场景自动轮巡复显;可选配音频卡实现音视频同步,实现一对一,一对多音频对讲及广播;可选配网络报警主机实现音视频联动切换

电子地图功能

有电子地图功能,系统接到报警后可迅速定位事发地点的详细位置;可通过客户端调用NVR录像回放


产品参数

产品型号 XW-LANP3604丨LANP3608丨LANP3609丨LANP3616
视频输出 36路HDMI输出,支持3x12,4×9,6×6拼接
单路画面分割 首屏自带平台管理软件,4/8/9/16路
输出分辨率 4096*2160/1080P/720P/D1
解码能力 单屏,1画面=1080P,4画面=720P,9画面=D1及D1以下
摄像机带宽 200万像素:8Mbps,130万像素:6Mbps,100万像素:4Mbps,40万像素:2Mbps
网络接口 RJ45 10M/100M/1000Mbps自适应以太网口
USB接口 36组
控制方式 二维/三维控制键盘/串口(软件)
串行接口 1个标准RS485键盘接口
图像切换速度 从A摄像机切换到B摄像机显示速度小于1秒
控球响应速度 小于1秒
电    源 AC220V
输出功率 ≤160W
存储环境温度 -20°C ~ +60°C
工作温度 -10℃——+55℃
相对环境湿度 10%~ 90%
产品重量 约30Kg
产品规格 标准19寸机架式(12U)
