  • 讯维4K融合处理器成功应用于西安某医院历史文化展厅!

    讯维4K融合处理器成功应用于西安某医院历史文化展厅!

    近日,讯维全新4K边缘融合处理器高清液晶显示单元成功应用于陕西西安某医院历史文化展厅建设项目,整个展厅约500平方米,采用了1台讯维2通道4K边缘融合处理器、1台讯维4通道4K边缘融合处理器,显示系统采用5台讯维64寸液晶触摸显示屏、3台讯维32寸高清触摸一体机、3台讯维32寸广告机、6台高清投影机组成。

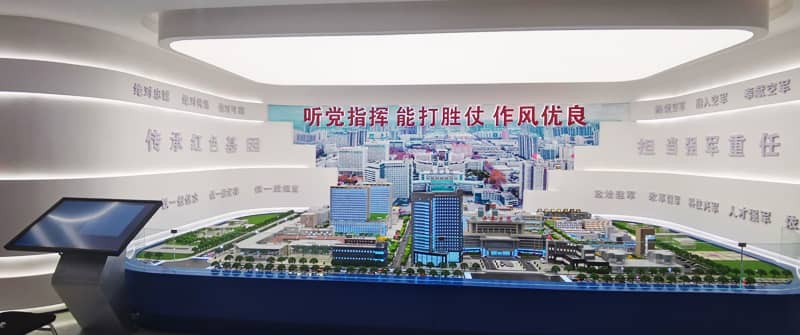

    数字文化展厅

    近年来,随着信息化技术的迅猛发展,利用3D技术、高清视频展示的无缝结合等信息化手段打造单位各类博物馆、文化展馆、数字展厅等,已成为未来展厅的发展趋势。主要通过无缝拼接显示系统及高清液晶显示系统两种途径实现展厅的数字化、网络化、高清化展示功能。

    无缝拼接显示系统由边缘融合处理器(又称无缝拼接处理器、投影融合处理器)和高清投影机组成。边缘融合处理器是整个无缝拼接显示系统的核心。边缘融合处理器的原理是将多组投影机接入处理器后投射出的画面进行边缘重叠,并通过融合技术显示出一个没有缝隙更加明亮、超大、高分辨率的整幅画面,画面的效果就象是一台投影机投射的画面。当两台或多台投影机组合投射一幅画面时,会有一部分影象灯泡重叠,边缘融合的最主要功能就是把两台投影机重叠部分的灯光亮度逐渐调低,使整幅画面的亮度与色彩一致。其主要技术特点是将多台投影机投射出的画面进行边缘重叠,并通过4K融合图像技术将融合亮带进行几何矫正、色彩处理,最终显示出一个没有物理缝隙,并更加明亮、超大、高分辨率的整幅画面,画面的效果就象是一台投影机投射的画面。

    讯维4K融合处理器是讯维自主研发生产的超高清4K信号融合图像控制器,采用现今国内外领先的边缘融合和图像特效处理技术,不仅可以拼接成为一个具有超高分辩率的单一逻辑屏,并且中间没有拼缝,组成大屏幕系统的所有显示单元的分辨率之总和,同时可以使窗口改变或模式切换时,可以产生特性显示的效果等。高清融合处理器能处理多种格式的信号源实时输入,支持从模拟信号到数字信号,从1024x768到3084x2160的超高清信号。内置多画面图形拼接处理器和融合带生成装置,集视频多窗口处理技术和边缘融合技术为一体,在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。

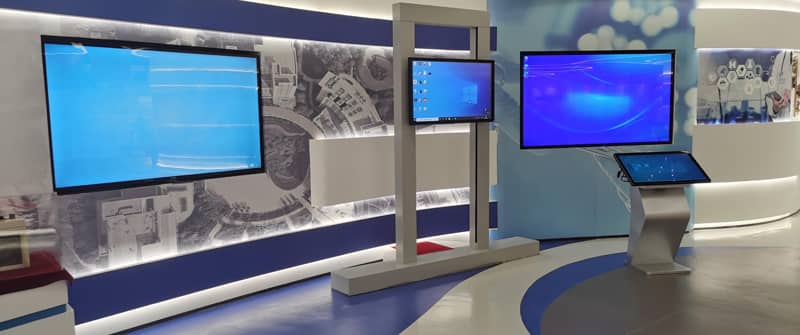

    液晶显示系统

    讯维4K融合处理器具有以下特点:

    1、硬件架构

    全硬件DSP架构,无操作系统,采用CPCI结构的工业级机箱,模块化的设计, 双备份冗余电源支持电源热备份、风扇等模块随意更换,可支持系统处理模块的热插拔,同时提供了自我诊断和检测功能,保证系统的可靠性,实时性,灵活性,CAN总线控制技术,专业DSP视频处理芯片,液晶面板实时显示设备运行状态。

    2、模块化设计

    通道模块化设计,按需选择型号 ,2、3、4、5、6等通道选择。系统能同时处理多达48台投影机的无缝拼接组成单一逻辑屏,实时处理多达128路高清信号。

    3、几何校正

    由于投影机摆放位置不一定完全符合光路效果,或者曲面融合、环形融合、球形融合等光路不符合视觉效果要求,因此融合器具备基于像素的几何校正,其色彩精度为1/256。

    4、拼接开窗

    内嵌拼接功能,因此具有强大的信号处理能力,支持每个屏均可同时实时显示多达32个窗口,实现所有输入窗口的全屏幕跨屏显示; 所有输入窗口均可全投影范围内漫游显示,没有输入窗口的显示区域限制;在全屏幕范围内的高清底图上,所有输入窗口均可无压缩的自由叠加。

    5、超大底图

    支持目前显卡分辨率最高的HDMI、DVI双链接纯数字输入接口,单口支持高达3840x2160的超高清分辨率。使用多个DVI双链接输入,即可轻松实现超大分辨率底图画面,做到多个屏幕上的超清信号显示,极大丰富单系统画面的显示内容。

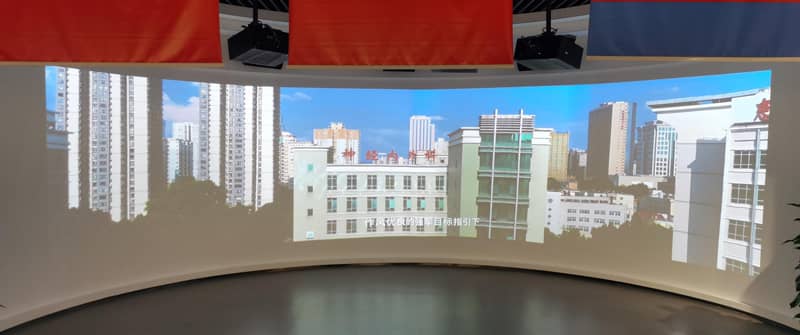

    融合拼接系统

    6、多格式采集

    多格式采集技术,支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI接口,兼容多家厂商NVR、DVR、DVS、硬盘录像机、IP Camera、各类网络传输设备、混合矩阵、各类检测平台等,支持DVI、VGA、HDMI输出。最新的HDBase-T接口技术,支持100m范围的长线传输功能。

    7、CBD显示技术

    CBD显示技术,超大信号上面多画面信号显示,画外画(POP)平铺模式,画中画(PIP)叠加模式,画面叠加、漫游、跨屏、缩放。

    8、图像调整

    融合带自动羽化像素精调,图像参数(白平衡、亮度、对比度、饱和度)调整,透明度任意调节,信号自由裁剪功能,无缝切换(选配),支持任意形状曲面网格式几何校正,融合带消隐。

    目前,讯维4K融合处理器广泛应用于展览中心、会场、机场、商场、广告、演示中心、设计、仿真中心、军事作战、通信指挥、训练中心等场所。
