节点光端机

节点光端机


节点光端机
产品概述
讯维节点式数字视频光端机采用时分复用技术(TDM),通过电分插复用方式(ADM),在一芯光纤上可同时传送最多16路视频信号,支持节点数最多16个,节点式光端机远端设备可接入多路视频信号,局端设备可实时输出最多16路视频。节点式数字视频光端机远端设备可以选配光链路保护机盘,能自动隔离故障节点,确保其它节点机正常工作,节点式数字视频光端机接收机(局端机)采用独立或子架模块式结构,高密度安装,并能架间设备进行统一管理。

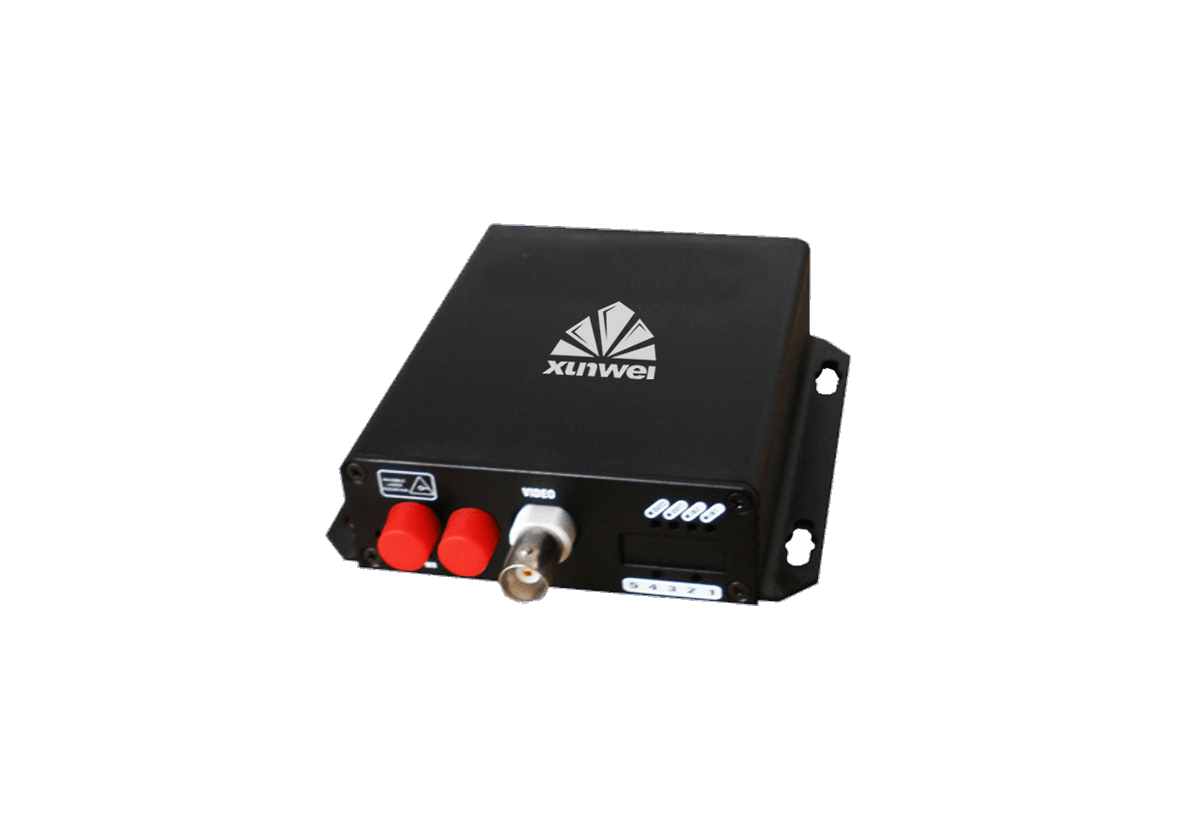

产品图片
  • 节点光端机

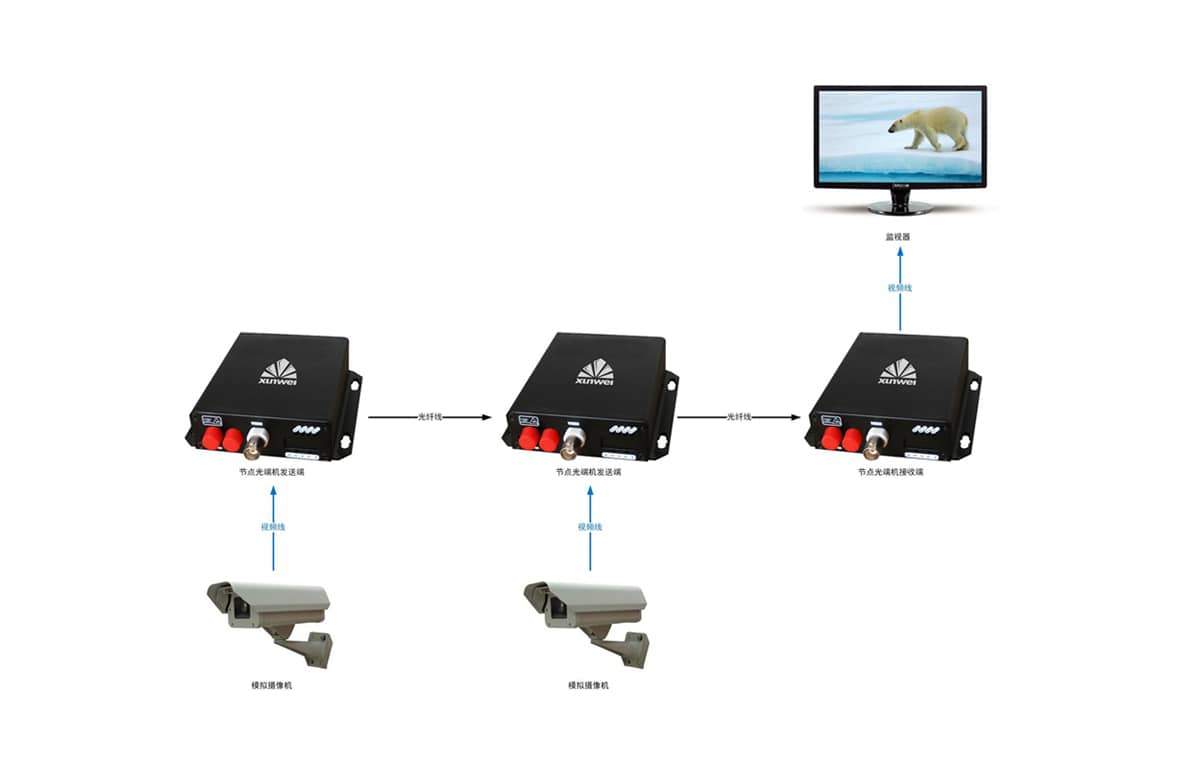

    产品拓扑图
    节点光端机拓扑图
产品特性












  • 输入输出


    最大支持1-16路视频输入,1-16路视频远端输出。
  • 光电自适应


    先进的自适应技术,使用时无需进行电气光学调节。
  • 状态显示


    LED状态指示灯对关键的参数进行监视。

  • 适应性强


    适用于极高温和极低温等工业严酷环境。
  • 时分复用


    时分复用,非压缩数字视频传输。

  • 数字传输


    1.25-2.5Gbit/s全数字光纤传输平台。

  • 长距传输


    单模(0~80KM)、多模(0~300M)光纤传输。
  • 安装方便


    无需软件设置,支持即插即用功能,支持热插拔。
规格参数












  • 产品型号

    XW-GD1JD

  • 视频接口

    1-16路,BNC

  • 视频带宽

    10M

  • 音频带宽

    20Hz~20kHz

  • 光接口

    SC/FC/ST

  • 数据接口

    凤凰端子(标配),RJ45(订做)

  • 视频电压

    典型1Vpp(峰- 峰值),最大1.2Vpp

  • 视频信噪比

    S/N≥70dB

  • 视频阻抗

    75Ω(非平衡)

  • 供电功耗

    DC 5V/2A

  • 规格

    桌面式

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
