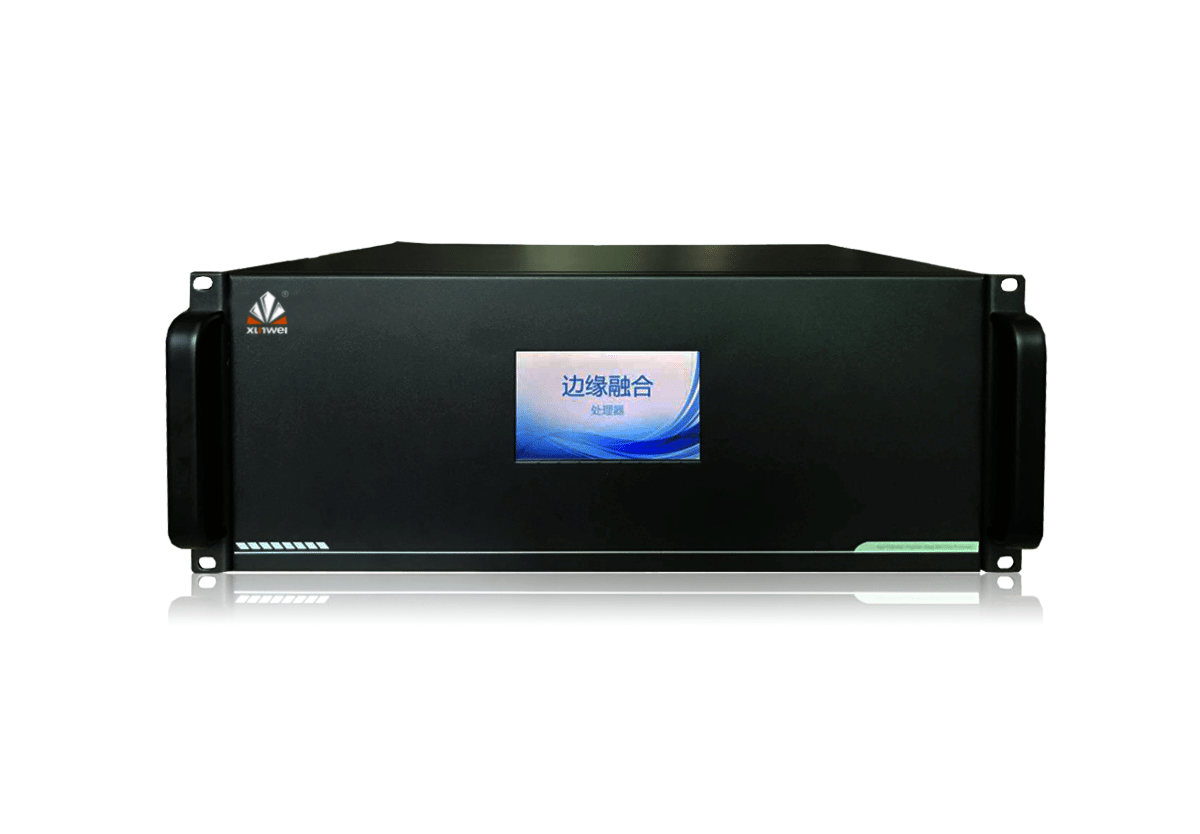

3D立体投影融合器

首页视听产品 边缘融合器 3D立体投影融合器
投影融合器 3D融合处理器

功能特性
产品参数
示意图
功能特性

3D投影融合器是讯维自主研发生产的主动式立体信号融合图像控制器,支持左右眼复合立体信号无极倍频,输出帧频可达120HZ,支持3D立体信号、平面信号混开窗口,支持分离信号转换为复合信号。投影显示又称为光分法立体重现方式, 利用光学偏振原理,即每通道两台普通投影同步播放图像内容,每台投影机显示单只眼图像,并配置不同偏振属性的光学偏振片,相应人眼也配戴两眼相应偏振属性的偏振眼镜,从而实现。投影融合器显示系统一般要求一组水平的投影机,光路叠加作图像融合。每个部分图像都由两个投影机完成。因此被动式立体投影融合系统的投影机是由多组投影构成的,每组投影为上下两台,分别用来输出左右眼数据。

主动或被动式立体,支持左右眼复合立体信号无极倍频,输出帧频可达120HZ

硬件架构

全硬件DSP架构,无操作系统,采用CPCI结构的工业级机箱,模块化的设计, 双备份冗余电源支持电源热备份、风扇等模块随意更换,可支持系统处理模块的热插拔,同时提供了自我诊断和检测功能,保证系统的可靠性,实时性,灵活性,CAN总线控制技术,专业DSP视频处理芯片,液晶面板实时显示设备运行状态。

全通道纯数字无损处理

通道模块化设计,按需选择型号 ,2、3、4、5、6等通道选择。系统能同时处理多达48台投影机的无缝拼接组成单一逻辑屏,实时处理多达128路高清信号。

基于像素的几何校正

复杂光路的几何校正由于投影机摆放位置不一定完全符合光路效果,或者曲面融合、环形融合、球形融合等光路不符合视觉效果要求,因此需要融合器作基于像素的几何校正,其色彩精度为1/256。

完全的图像处理

融合控制器内嵌拼接功能,因此具有强大的信号处理能力,支持每个屏均可同时实时显示多达32个窗口,实现所有输入窗口的全屏幕跨屏显示; 所有输入窗口均可全投影范围内漫游显示,没有输入窗口的显示区域限制;在全屏幕范围内的高清底图上,所有输入窗口均可无压缩的自由叠加;

超大分辨率底图

支持目前显卡分辨率最高的HDMI、DVI双链接纯数字输入接口,单口支持高达4096x1536的超高清分辨率。使用多个DVI双链接输入,即可轻松实现超大分辨率底图画面,做到多个屏幕上的超清信号显示,极大丰富单系统画面的显示内容。

支持多信号接口

DVI-X多格式采集技术,支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI、IP流、光纤信号,支持H.264 baseline, main, high,MJPEG,支持H264的熵编码 支持CAVLC CABAC,兼容多家厂商NVR、DVR、DVS、硬盘录像机、IP Camera、各类网络传输设备、混合矩阵、各类检测平台等,支持DVI、VGA、HDMI输出。最新的HDBase-T接口技术,支持100m范围的长线传输功能。

多显示技术

CBD显示技术,超大信号上面多画面信号显示,画外画(POP)平铺模式,画中画(PIP)叠加模式,画面叠加、漫游、跨屏、缩放。

支持无缝切换

融合带自动羽化像素精调,图像参数(白平衡、亮度、对比度、饱和度)调整,透明度任意调节,信号自由裁剪功能,无缝切换(选配),支持任意形状曲面网格式几何校正,融合带消隐处理

预切换技术

预案自动轮巡,字符叠加功能,软件权限管理,EDID配置管理

产品参数
示意图

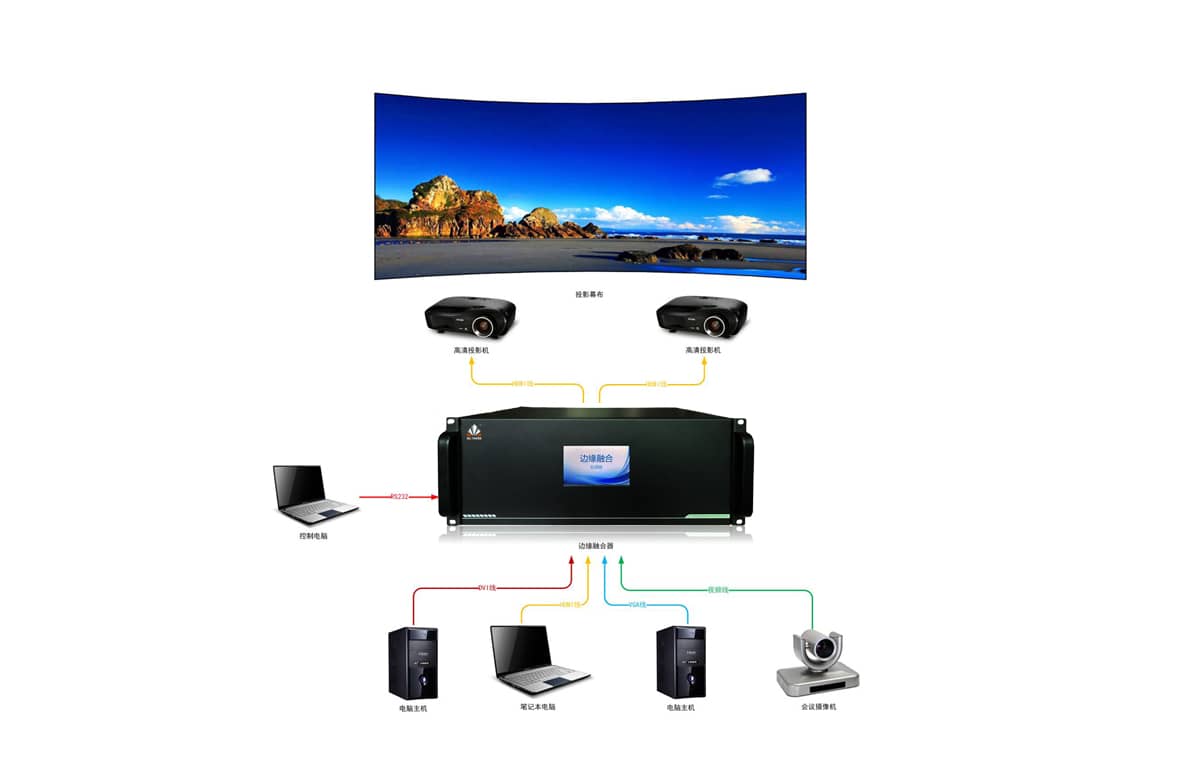

边缘融合器示意图
