立体声音频的接线方法

3.5mm立体声音频线（小三芯）转凤凰端子

3.5mm音频线，俗称小三芯。3.5mm音频插头是一种非平衡信号插头。凤凰端子是一种平衡端子，那么进行转换的时候，分两种情况：第一种情况：3.5mm立体声音频线是输出，凤凰端子接设备输入，3.5mm立体声端子有三根音频线，通常来讲左声道是白线，右声道是红线，外围裸线是地，地是共用的。连接凤凰头输入的时候，白线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。红线接另外一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地（即负和地要短接）。

第二种情况：凤凰端子接设备输出，3.5mm立体声音频线是输入，凤凰端子输出连接3.5mm音频线输入的时候，左声道白线接入一个凤凰端子的正极，外围地线接入凤凰端子的地，负悬空。右声道红线接入另一个凤凰端子的正极，外围地线接入凤凰端子的地，负悬空。

RCA音频线（莲花头）转凤凰端子

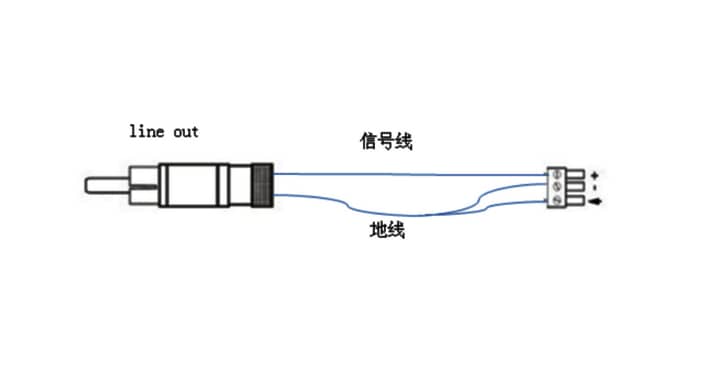

RCA 音频线，俗称莲花头。RCA 音频线是一种非平衡信号插头。凤凰端子是一种平衡端子，那么进行转换的时候，同样分两种情况： 第一种情况：RCA音频线接设备输出，凤凰端子接设备输入，一根莲花头线有两根线：一根信号线，一根地线。连接凤凰头输入的时候，信号线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。（即负和地要短接）。

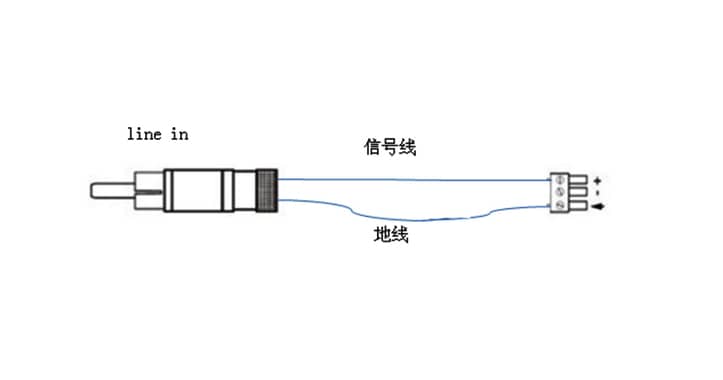

第二种情况：RCA音频线接设备输入，凤凰端子接设备输出 连接凤凰头输出的时候，信号线接一个凤凰端子的正极，地线接入这个凤凰端子的地，负悬空。
