平衡与非平衡音频的区别

什么是非平衡？简单的说就是用两根线（一根为信号线，一根为地线）来传 送一路（单声道）音频信号。p3 随声听、CD 随声听、复读机之类与耳机（3.5mm）都是非平衡的； 普通的电脑音箱和电脑的连线，是非平衡的；CD 机，VCD 机，DVD 机，录相机（这个很古老了）接到电视机、功放的线， 都是非平衡；家庭影院，功放接到音箱的线也是非平衡的。

平衡音频接口（卡侬头）

什么是平衡？就是用三根线（分别为热端〔hot〕、冷端〔cold〕、地线〔Gnd〕）来传送 一路（单声道）音频信号。 要十分注意的是：它是平衡信号，虽然有三个接头，但传送的只是一路单声道信号。要传送立体声，得一对这样的插头才行！ 既然两根线就能传送一个声道信号，为什么要搞出三根线？热端和冷端又是什么？

原理是这样，其实热端和冷端传送的信号是同一个信号。只不过在信号的发 出端，把一个声音信号分成两路，一路正相的进入热端，一路做一个反相以 后进入冷端。而在信号的接入端，把冷端的信号做一个反向，和热端合并，得到最终的信号。干嘛要这么复杂呢？非平衡传送不是同样达到目地么？举个例子来说明一下：我现在要把一个音频信号 A 从这端传到另一端。这个过程中各种干扰信号会 进到这条线当中。比如变压器产生的交流声 B，手机产生的干扰 C 等等。等 信号传到那端的时候，得到的已经不只是 A 了，而是 A+B+C！ 如果我用平衡方式传送会怎样？

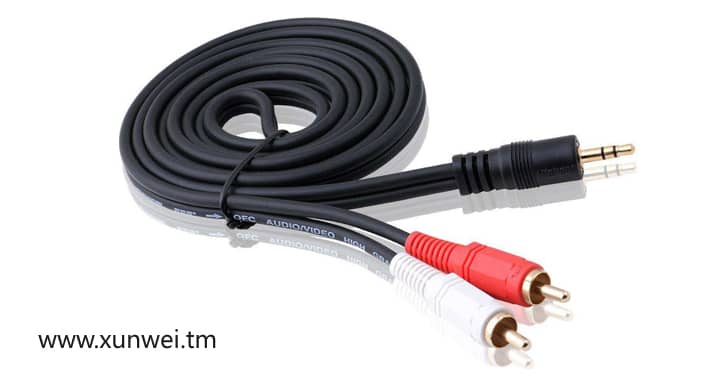

非平衡音频接口（莲花头/3.5mm）

同样，我们仍然传送的音频信号 A。在发送前，先兵分两路，让原始的 A 进 入热端，把 A 做一个反相之后进入冷端，变成-A，然后出发！路上遇到了变压器来的干扰 B 进入线路，热线上的信号变成了 A+B，冷线上的信号变成了-A+B。还有手机干扰 C，热线上变成了 A+B+C，冷线上变成 了-A+B+C。现在到接收端了，先把冷端做一个反相-（-A+B+C）=A-B-C 然后，把这个反相过的冷端和热端的信号混合，也就是（热端）+（冷端）： （A+B+C）+（A-B-C）。 结果呢，不用我说了吧，B 和 C 这两个干扰源在这里正好被完全抵消了！消 得干干净净！剩下的只有我们要传送的信号 A！所以，平衡传输能抗干扰，可以长距离传输而保证信号质量！

仔细看，每条线上都标了数字，分别是 1，2，3. 这里，1 接地，2 接热端，3 接冷端。这样也就知道了 XLR 和 TRS 互相转接的 接法了。 莲花插头又叫 RCA 插头。莲花插头在普通娱乐设备上也很常见。如 VCD，DVD 的音频、视频输入输出， 功放的输入，全用的是莲花插头。莲花插头只有两根线，所以显然是非平衡的。在专业音频领域，莲花插头几乎不用作模拟音频信号的传输，而是用来传送 数字信号 S/PDIF， 又叫作同轴。 一条莲花线可以同时传送两个声道的信号。
