双绞线结构及技术指标

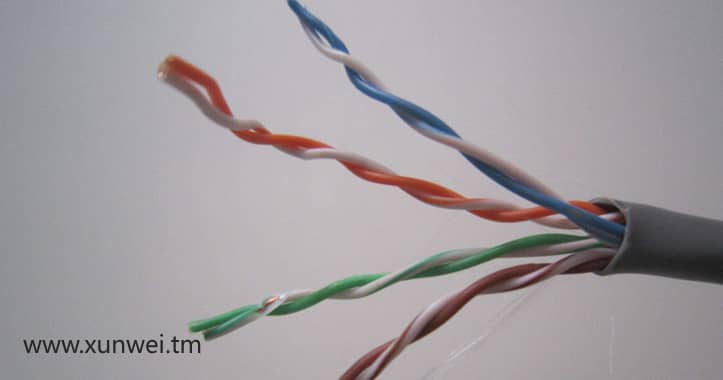

双绞线(Twistedpair, TP)是信息传输线缆中最常用的一种传输介质，双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。在双绞线中一般包含4个双绞线对，具体为白橙/橙、白蓝/蓝、白绿/绿、白棕/棕。

双绞线适用于传输电话语音信息、计算机数据信息、防火、防盗保安信息、智能楼宇信息等，双绞线有5类、6类之分。目前，双绞线可分为非屏蔽双绞线( UnshiieldedTwistedPair, UTP,也称无屏蔽双绞线)和屏蔽双绞线( ShieldedTwistedPair, STP), 屏蔽双绞线电缆的外层由铝泊包裹着。

双绞线性能指标

对于双绞线(无论是屏蔽、非屏蔽)用户最关心的是影响其传输效果的性能指标如下。

(1)衰减Attenuation)。衰减是对沿链路信号损失的度量，衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。衰减用"dB作单位，表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。

(2)串扰。串扰分为近端串扰(NEXT)和远端串扰(FEXT), 测试仪主要测量的是NEXT,由于存在线路损耗，FEXT对信号传输的影响较小。对于UTP链路，NEXT是一个关键的性能指标，也是最难精确测量的一个指标。随着信号频率的增加，其测量难度将加大。NEXT并不表示在近端点所产生的串扰值，它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变，电缆越长，其值变得越小。同时发送端的信号也会衰减，对其他线对的串扰也相对变小。实验证明，只有在40m内测量到的NEXT是较真实的。如果另一端是远于40m的信息插座，那么它会产生一定程度的串扰，但测试仪可能无法测量到这个串扰值。因此，最好在两个端点都进行NEXT测量。现在的测试仪都配有相应设备，使得在链路一端就能测量出两端的NEXT值。

(3)直流环路电阻(TSB67无此参数)。直流环路电阻会消耗一部分信号，并将其转变成热量。它是指一对导线电阻的和，1180规格双绞线的直流电阻不得大于19.2Ω。每对间的差异不能太大(小于0.12Ω)，否则表示接触不良，必须检查连接点。

(4)特性阻抗。特性阻抗与环路直流电阻不同，特性阻抗包括电阻及频率为1~100MHz的电感阻抗及电容阻抗，它与对电线之间的距离及绝缘体的电气性能有关。各种电缆有不同的特性阻抗，双绞线的特性阻抗有100、120、150Ω三种。

(5)衰减串扰比(ACR)。在某些频率范围，串扰与衰减量的比例关系是反映电缆性能的另一个重要参数，ACR有时也以信噪比(SNR:Signal-Noiceratio)表示，它由最差的衰减量与NEXT量值的差值计算。ACR值较大，表示抗干扰的能力更强，一般系统要求至少大于10dB。

(6)线缆特性。通信信道的品质是由线缆特性描述的，SNR是在考虑到干扰信号的情况下，对数据信号强度的一个度量。如果SNR过低，将导致数据信号在被接收时，接收器不能分辨数据信号和噪声信号，最终引起数据错误。因此，为了将数据错误限制在一定范围内，必须定义一个最小的可接收的SNR。
