    画面分割器原理及技术

    为了达到最好的监视和录像效果,摄像机与监视器或录像设备的配置比例当然是1:1最好,但是,这是根本不可能实现的。在中型及大型项目中,摄像机数量往往成百上千个,从成本及操作人员的使用上来说,监视器及录像设备都远远要少于摄像机数量。为了让更多的摄像机画面同时显示在监视器上或进行录像,需要多画面处理器。这种设备能够把多路视频信合成为一路输出,再输入一台监视器或录像机,这样就可在屏幕上同时显示多个画面或同时录制多路画面。

    讯维画面分割器
    声明:部分内容及图片来源于网络,如有侵权请联系删除。

    多画面分割器与多画面处理器的工作原理有很大差异,通常都被视为一类"多画面处理器"。" 画面分割器"的根本在于"图像拼接"技术,而"画面处理器"的根本在于"分时处理"技术。

    1. 基本原理

    多画面分割器的基本原理是采用数字图像压缩处理技术,将多个摄像机的图像信号经过模/数转换,并经过适当比例压缩后存入帧存储器,再经过数/模转换后显示在同一台监视器的屏幕上。录像机将它视为一个单一的画面来处理。这种方式只有编码的处理程序,在回放时不须经过解码器,虽然有很多四分割允许画面在回放时以全画面回送,但这只是电子放大,即把1/4画面放大成单画面,用四分割播放全部的动作,故会牺牲掉画面的解析度及品质。当对视频动作的要求高于对画面清晰度的要求时,四分割是个不错的选择。

    2. 主要技术

    多画面处理器的主要技术是时间分割技术,是按图像最小单位一场或帧的图像时间依序编码个别处理,按摄像机的顺序依次录在VCR磁带上,编上识别码,录像回放时取出相同识别码的图像,集中存放在相应的图像存储器上,再进行像素压缩后送给监视器以多画面方式显示。因此其显示、输出的图像是不连续的、跳动的图像。因此,很明显,输入的摄像机数量与多画面视频图像的"实时性"是成反比的。

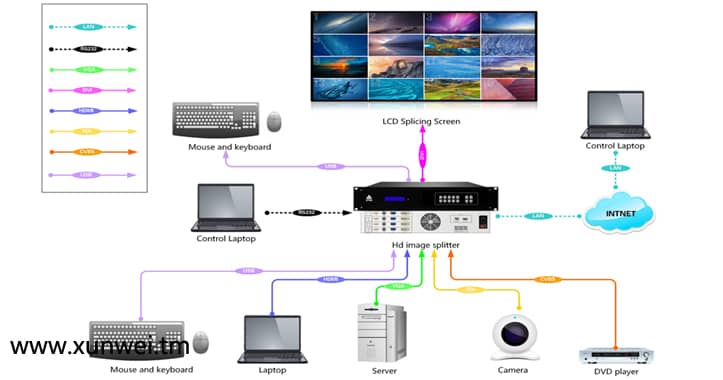

    画面分割器拓扑图
    声明:部分内容及图片来源于网络,如有侵权请联系删除。

    讯维高清画面分割器是专用的视频处理与控制设备,主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式同时显示最大32路画面信息;也就是将32路HDMI、VGA、CVBS信号画面,选择其中部分或全部通道画面在显示器件上分割显示,支持1080p/60Hz 的分辨率。输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。HDMI 输入和输出完全符合HDCP标准,确保了受保护内容的正常播放,可以支持多画面显示,包括画中画窗口的位置、尺寸、大小、优先级、画画冻结等。讯维高清画面分割器非常适合对画质要求极高的图像和视频演示应用环境,例如控制指挥中心,视频会议,医疗设施,法庭和会议室等。
