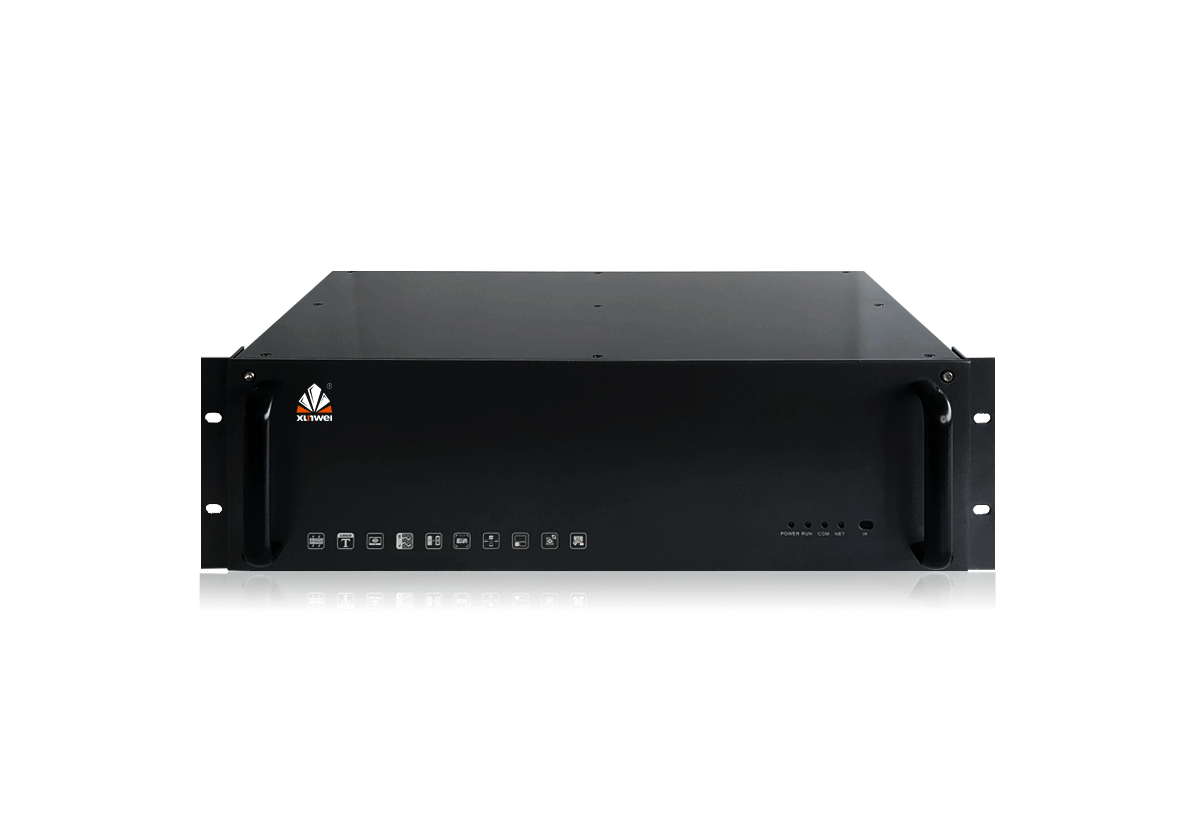

产品外观

4K拼接处理器

4K拼接处理器

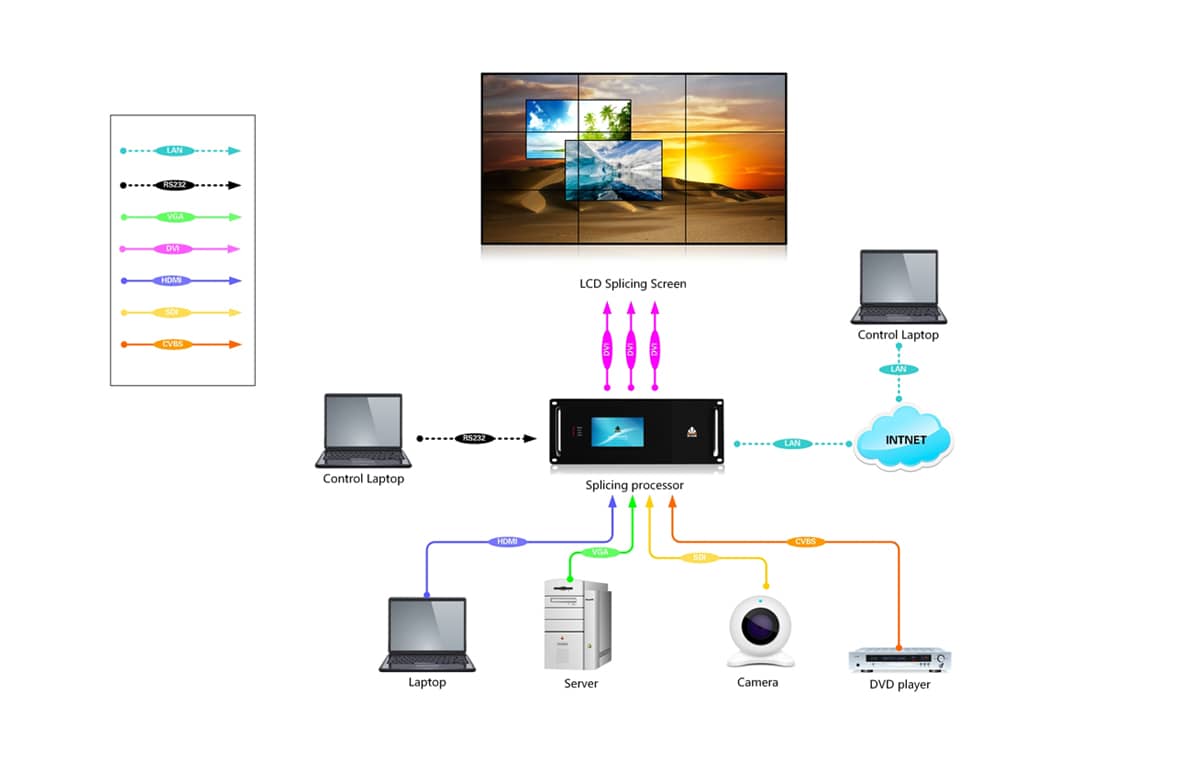

产品概述



讯维4K拼接处理器带有断电现场保护、多种格式信号交换功能,采用纯硬件板卡式结构,安装灵活方便,设备支持HDMI/HDMI-A、DVI、VGA、CVBS/VIDEO、YPbPr、SDI/HD-SDI/3G-SDI、DP、IP、光纤、音频等信号的输入输出。具备多种控制方式:RS232控制、网络控制、触摸屏等。规格上提供12×8、8×12、16×18、36×36、76×72、152x144供用户选择。设备可实现4K超高分采集、单屏4画面分割、多种图像显示处理、画面裁切、字符叠加、多用户管理、预监可视化管理。该设备是专为高清数字视频拼接控制工程而设计的广播级工程机。本系列产品适用于多种格式的视频信号输入输出、拼接、漫游、开窗等场景,可根据您的实际需求,选择最适合的视频输入、输出卡,避免因使用过多的视频转换器从而节省系统成本,降低信号的事故率,降低了视频信号由于过多转换造成的衰减,实现图像信号高保真输出。

4K拼接处理器






产品特性



纯硬件设计

纯硬件设计,采用高速FPGA处理芯片,每路信号实时处理,图像处理性能优异,不含任何操作系统,避免了死机,蓝屏,病毒等常见问题的困扰;

模块化设计

所有板卡全采用插卡式设计提供了多种不同种类的板卡以及不同规模的机箱, 用户可以根据需求进行任意配置,节约成本,同时N+1冗余电源(选配)设计进一步提高了设备的稳定性;

多路信号处理

支持DVI、VGA、CVBS、HDMI、YPbPr、双绞线输入信号接口;多路信号实时并行处理,可叠加、漫游,任意缩放;

图像开窗

单个物理拼接单元可开4个相同信号或不同信号的窗口;支持场景的保存与读取、场景自动轮询;

大屏分组

大屏分组、名称自定义、信号源名称显示,一台拼接控制器可以划分多组大屏拼接显示系统;

可视化控制软件

采用交互式可视化控制软件,支持输入、输出全通道蜂窝式预监功能,控制软件可以实时看到输入信号源状态,实现所有输入信号实时预览;

分辨率兼容

分辨率实时全兼容技术,支持各自通道不同分辨率输出,同时可以支持多组不同分辨率的大屏幕;

设备监测

支持实时监测机箱内部、CPU工作温度及所有输入通道状态,并在管理软件界面上实时动态显示。


产品参数

产品型号 XW-ZXH1616K XW-ZXH3636K XW-ZXH7272K XW-ZXH144144K
产品名称 16系列4K拼接处理器 36系列4K拼接处理器 72系列4K拼接处理器 144系列4K拼接处理器
机箱规格 3U 6U 12U 24U
高度(mm)(W×H×D) 442.6×132.5×302.5 442.6×265×302.5 442.6×530×302.5 442.6×1064×302.5
电源 200Wx1+冗余x1 200Wx1+冗余x1 450Wx2+冗余x1 800Wx2+冗余x1
信号插槽 8个 18个 36个 72个
预监插槽 1个 1个 1个 2个
主控插槽 1个
插槽共享 支持板卡混插,共享插槽,任意插槽可做为输入插槽
输入信号类型 HDMI、DVI、VGA、CVBS、双绞线、YPbPr、IP
输出信号类型 HDMI、DVI、双绞线
单卡路数 4路
控制方式 面板、红外、RS232、TCP/IP
开窗能力 1个
功能 信号切换、拼接、漫游、叠加、字符叠加、信号预监
供电 AC90~264V 60Hz
工作温度 0℃~50℃
工作湿度 10%~90%(无凝露)
