1进4出音视频分配器

1进4出音视频分配器


1进4出音视频分配器
产品概述
讯维1进4出音视频分配器是讯维研发并生产的性能指标的分配放大器,1路音视频信号输入,4路音视频信号输出。电路采用两级高频放大及一级射极跟随器的放大电路,能够使输入信号图像得到更加稳定清晰的传输,桌面式设计。音视频分配器可用于VOD视频点播、影院剧院、电视节目制作、视频监控系统、多媒体会议室、电化教学系统、控制中心、展厅、音视频系统会议室等场合,是适合于通讯、摄像及监控系统的配套产品。
产品图片

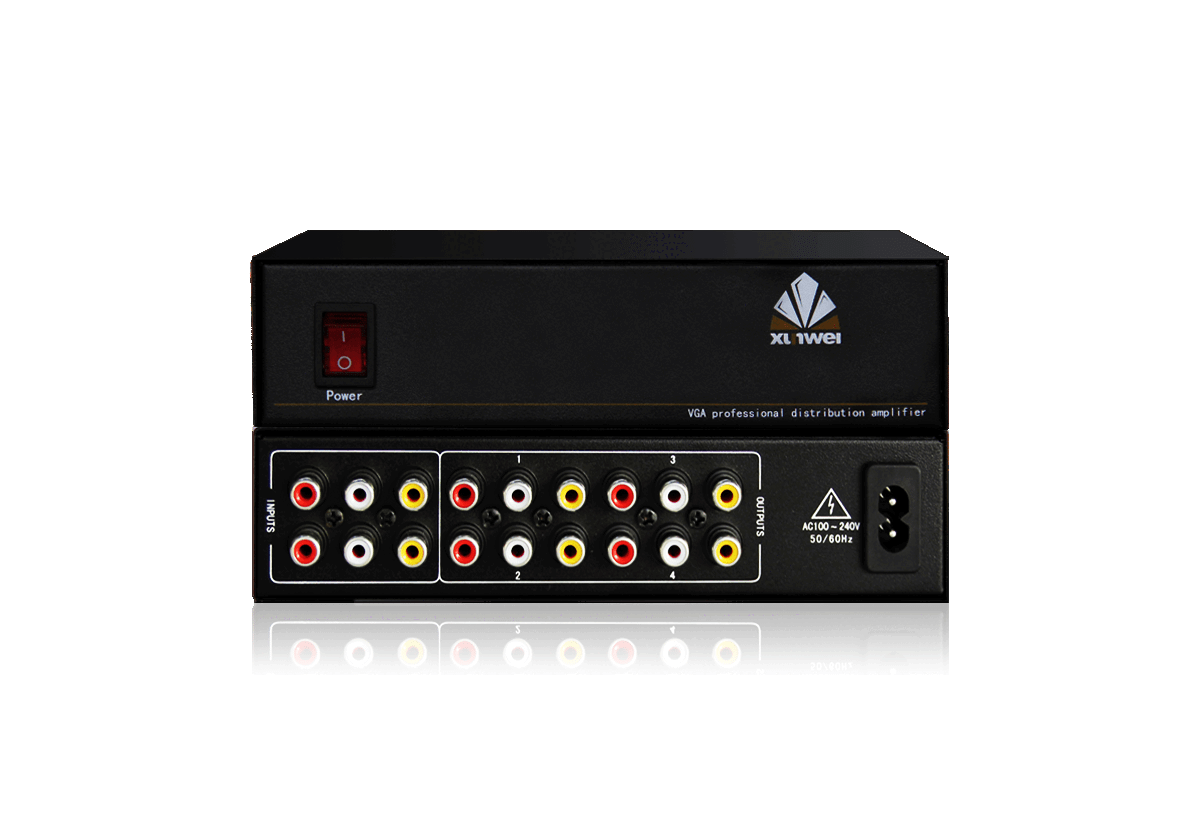

  • 1进4出音视频分配器


    产品拓扑图
    1进4出音视频分配器拓扑图
产品特性












  • 输入输出


    支持1路音视频信号输入,4路音视频信号输出。
  • 完善的接口设计


    独立的音视频信号输入输出;立体声,非平衡,RCA、凤凰端子。
  • 均衡控制


    在每两路输出上进行独立的可变增益和均衡控制。
  • 稳定的性能


    高性能的图像处理及信号长矩离传输失真增益补偿技术,采用数字同步识别处理技术,图像输出更加稳定可靠。
  • 即插即用


    无需软件设置,支持热插拔、即插即用功能。

  • 高带宽(速率)


    带宽(速率)可达150Mhz(-3db)满载,回波损耗达-30db@5MHz。
  • 设备级联


    支持设备级联,可以显著提高RGB输出端口的数量。

  • 长线传输


    可驱动不低于300m的普通视频电缆。
  • 安装方便


    支持桌面式及标准机架式设计,体积小巧,安装方便。
规格参数












  • 产品型号

    XW-AV0104

  • 输入路数

    1路音视频,RCA/BNC

  • 输出路数

    4路音视频,RCA/BNC

  • 视频信号

    CVBS复合视频

  • 带宽(速率)

    150M

  • 视频阻抗

    75Ω

  • 音频信号

    立体声,非平衡

  • 音频阻抗

    >10KΩ

  • 共态抑制比

    >75dB @: 20Hz~20kHz

  • 最大电平

    +19.5dBu

  • 频率响应

    20Hz~20kHz

  • 供电功耗

    220V AC, 50/60 Hz

  • 产品规格

    桌面式

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
