1路高标清编码器

1路高标清编码器


1路高标清编码器
产品概述
讯维1路高标清编码器支持1路HD-SDI/SD-SDI/HDMI信号+1路模拟立体声或者1路数字音频 AES/EBU信号输入,输出2路主备的ASI和1路千兆IP.基于Web浏览器的设备管理与控制, LED灯实时显示工作状态,双电源保护设备正常工作,可靠性高,兼容性强,方便设备互连。

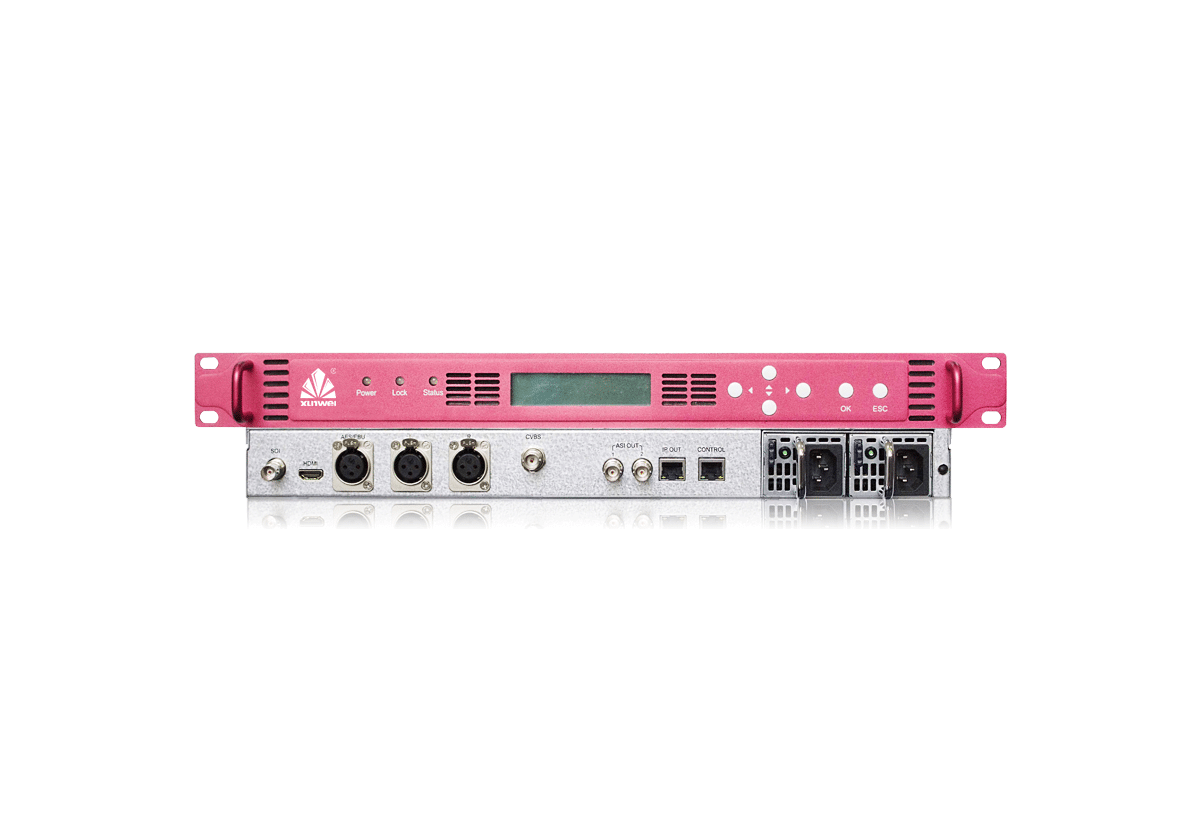

产品图片
  • 1路高标清编码器
产品特性












  • 视频信号


    1路HD/SD-SDI,HDMI。
  • 音频信号


    HD/SD-SDI嵌入音频、HDMI嵌入音频。
  • 编码格式


    支持编码格式H.264/MPEG-2。
  • 字符叠加


    支持叠加字幕、台标。
  • 分辨率识别


    支持分辨率可自动识别或手动设置。
  • 信号中断


    信号中断可以自动补75%彩条/100%彩条/黑场/病理信号等。
  • 高标清变换


    支持高清输入,标清节目输出(带下变换功能)。
  • 复用ASI输出


    复用后双输出:复用输出2路ASI。
  • IP输出


    IP输出,输出组播流IP。
  • 码率格式


    支持CBR/VBR两种码率格式。
  • 控制方式


    支持LED液晶显示/按键操作、网络播放器(Web)。
  • 控制方式


    支持LED液晶显示/按键操作、网络播放器(Web)。
规格参数












  • 产品型号

    XW-GB1BM

  • 编码格式

    H.264/MPEG-2

  • 输入信号

    1路HD/SD-SDI(自选)/HDMI+模拟音频或者是数字音频

  • 输出信号

    ASI/IP

  • 液晶显示

    2行·24字符型液晶屏显示

  • 6个控制按键

    左、上、下、右、确认、退出

  • 发光二极管显示

    1个电源指示、1个ASI输入状态指示和1个编码器工作状态显示

  • SDI输入

    BNC接口

  • TS/IP

    千兆网格输出

  • ETHERNET

    10/100M接口,用于网络管理控制

  • 电源

    交流90~260V,50Hz/60Hz 冗余双电源

  • DVB-ASI串行数据输入

    75欧姆,BNC接口

  • 数据模式

    Byte、Burst自适应

  • 包长

    188、204自适应

  • DVB-ASI串行数据输出

    75欧姆 BNC接口

  • 数据传输率

    100Mb/s

  • 数据模式

    字节(Byte)模式

  • 包长

    188、204 可选

  • 信号电平

    800mV±80mV

  • 净重

    3Kg

  • 额定功率

    15W

  • 运行温度

    0~40℃

  • 储存温度

    -20~70℃

  • 湿度

    <85%

  • 尺寸

    19英寸1U机箱 430*250*44mm

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
