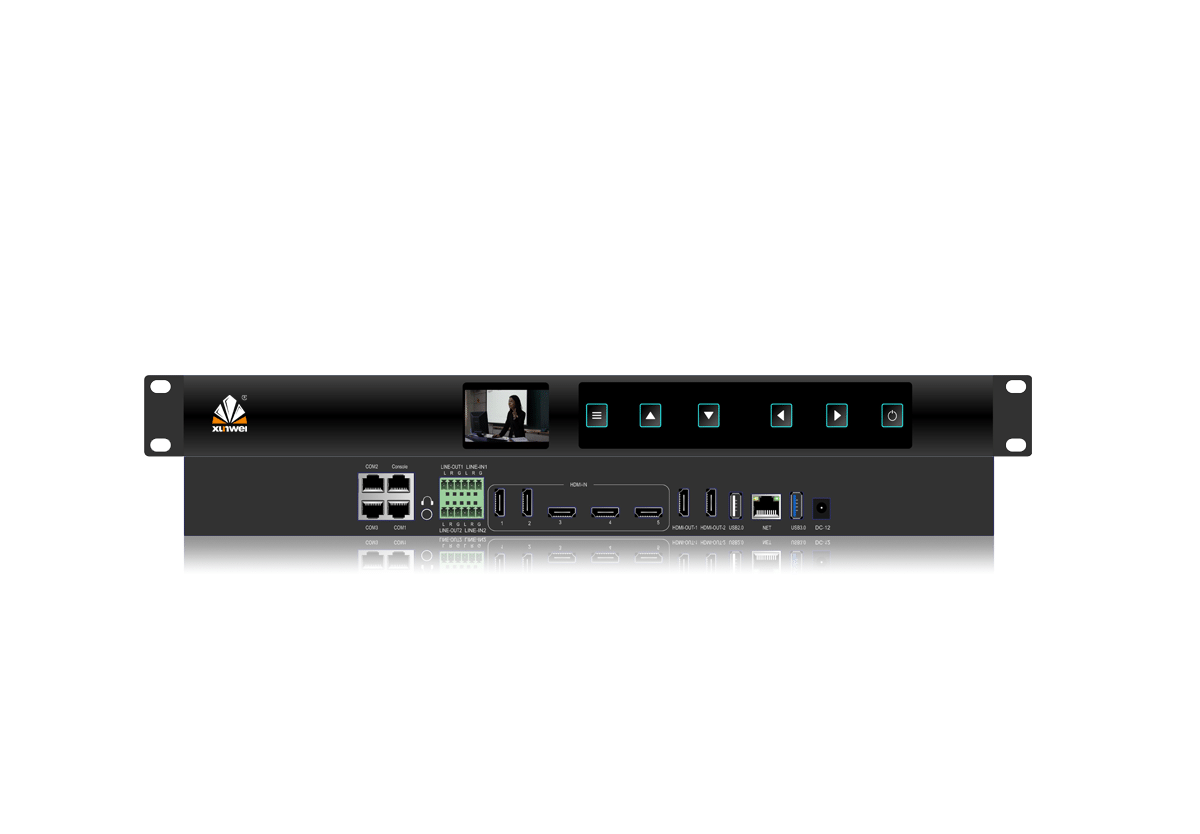

LB5000k高清录播系统
-
![LB5000k高清录播系统]()
产品拓扑图![LB5000k高清录播系统拓扑图]()
-
嵌入式架构
嵌入式架构设计，不接受服务器和PC架构，确保系统稳定可靠，录制、直播、点播、导播、管理、存储、视音频编码等功能集成在一台主机内，不需配合编码盒使用。 -
高清视频输入
支持5路HDMI高清视频输入接口，支持4K(3840x2160)超高分辨率视频输入。 -
高清视频输出
支持2路高清视频画面同时输出，2路HDMI，其中1路支持4K@30fps视频输出，输出内容可自定义为直播图像或导播界面。 -
音频接口
2路LINE in、2路LINE out采用3pin凤凰端子接口；1路3.5mm耳机监听口。 -
控制接口
支持于2组RS232和4组RS485接口，采用RJ45端子，支持通过COM口与第三方中控对接，进行录像控制、VGA锁定、关机等操作。
-
USB接口
支持1个USB2.0接口和1个USB3.0接口，支持插入移动硬盘或U盘进行录像。
-
录播预览
支持用户随时通过录播主机查看已录制的视频，并可在录播主机中直接播放以查看录制效果，并可使用移动磁盘或硬盘拷贝。
-
硬盘容量管理
录播主机硬盘储存容量≥1T，支持扩展，支持用户在主机上随时查看已录制视频总容量，便于用户清楚了解主机硬盘使用情况。
-
电源输出
支持2组DC-12V电源输出，可给外设设备如液晶导播台、录播控制屏设备供电。
-
LCD显示屏
主机前面板自带2.0寸LCD显示屏和控制按钮，可显示直播图像，可设置系统时间、查看网络IP信息，磁盘信息、系统信息等。
-
电源自锁技术
录播主机电源开关按键采用自锁技术，支持上电即开机。
-
无风扇散热
采用无风扇散热设计，保证视频录制音频效果，降低录播课室环境噪声，同时保证主机系统正常散热。
-
环保低功耗
录播系统具有嵌入式低功耗环保优势，整机正常工作状态下功耗不超过30W。
产品型号
XW-LB5000k
视频输入
5路HDMI
视频输出
2路HDMI，1路1080P@60，1路4K@30
输入分辨率
1080P，4K(3840x2160)
音频输入
2路line-in，3pin凤凰端子接口
音频输出
2路line-out，3pin凤凰端子接口，1路监听接口，3.5mm耳机孔
音频编码
AAC
视频编码
H.264
视频编码帧率
1～30fps
视频输出格式
MP4
视频码率
50kbps~40Mbps可调
音频码率
8~420KB可调
数据存储
标配1T硬盘，支持扩展
显示屏
2.0寸LCD显示屏
RS232接口
2个
RS485接口
4个
电源输出
支持2组DC 12V/1A输出
USB接口
1个USB2.0，1个USB3.0
网口
1个100M网口，RJ-45
软件升级
支持网络升级、RS232串口升级
存储模式
支持内置硬盘、外接USB存，支持USB导出，支持FTP下载、上传录像
协议支持
RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP
工作电压
DC 12V/3A
产品规格
1U机架式
