支持于1组RS232和5组RS485接口,采用RJ45端子,支持通过COM口与第三方中控对接,进行录像控制、VGA锁定、关机等操作。
支持1个USB2.0接口和1个USB3.0接口,支持插入移动硬盘或U盘进行录像。
支持3个百兆网络接口,可同时使用,非选择性使用接口。
支持用户随时通过录播主机查看已录制的视频,并可在录播主机中直接播放以查看录制效果,并可使用移动磁盘或硬盘拷贝。
录播主机硬盘储存容量≥1T,支持扩展,支持用户在主机上随时查看已录制视频总容量,便于用户清楚了解主机硬盘使用情况。
支持2组DC-12V电源输出,可给外设设备如液晶导播台、录播控制屏设备供电。
支持话筒输入(MIC-IN)和线路输入(LINE-IN)进行模拟音频混音。
采用无风扇散热设计,保证视频录制音频效果,降低录播课室环境噪声,同时保证主机系统正常散热。
录播系统具有嵌入式低功耗环保优势,整机正常工作状态下功耗不超过30W。

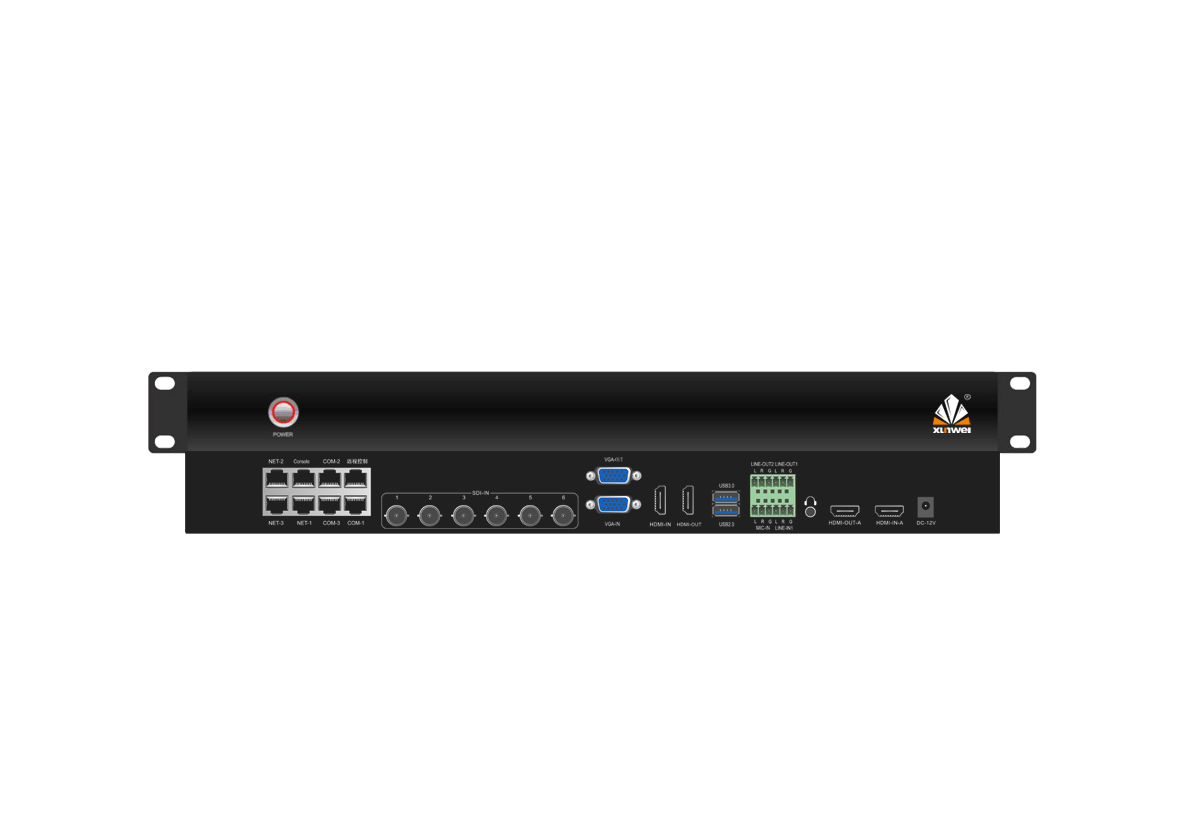

产品型号
XW-LB6300
视频输入
6路SDI,2路HDMI,1路VGA
视频输出
2路HDMI、1路VGA
视频显示
PGM支持单画面、画中画、画外画、1/2/3/4/6分屏
输入分辨率
SDI:1080P@25fps~1080P@60fps;HDMI/VGA:1024*768@60HZ~1920*1080@60HZ
音频输入
1路LINE-IN,3pin凤凰端子,1路MIC-IN,3pin凤凰端子,2路HDMI-IN,内嵌音频
音频输出
2路LINE-OUT,3pin凤凰端子,2路HDMI-IN,内嵌音频
音频编码
AAC
视频编码
H.264
视频编码帧率
1~30fps
视频输出格式
MP4
视频码率
50kbps~40Mbps可调
音频码率
8~420KB可调
数据存储
标配1T硬盘,支持扩展
RS232接口
1个
RS485接口
5个
电源输出
支持2组DC 12V/1A输出
USB接口
1个USB2.0,1个USB3.0
网口
3个100M网口,RJ-45
软件升级
支持网络升级、RS232串口升级
存储模式
支持内置硬盘、外接USB存,支持USB导出,支持FTP下载、上传录像
协议支持
RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP
工作电压
DC 12V/3A
产品规格
1U机架式
