8路4K矩阵带SPDIF音频

8路4K矩阵带SPDIF音频


8路4K矩阵带SPDIF音频
产品概述
讯维8系列4K超高清矩阵是讯维最新研发生产的一款8通道输入输出的4K超高清分辨率HDMI矩阵产品,自带8路SPDIF音频输出,最高分辨率可达4096x2160@60Hz,可连接8个不同的4K HDMI信号输入源,8个不同的4K HDMI 接收显示设备。用户可以同一时间使用8个接收显示设备选择任意一个不同的信号输入源,8个显示设备可选择相同或不同的输出信号。液晶显示屏显示实时I/O连接状态、切换状态、HDCP状态和输出分辨率,可通过前面板、RS 232、IR和TCP/IP控制。4K超高清矩阵在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。

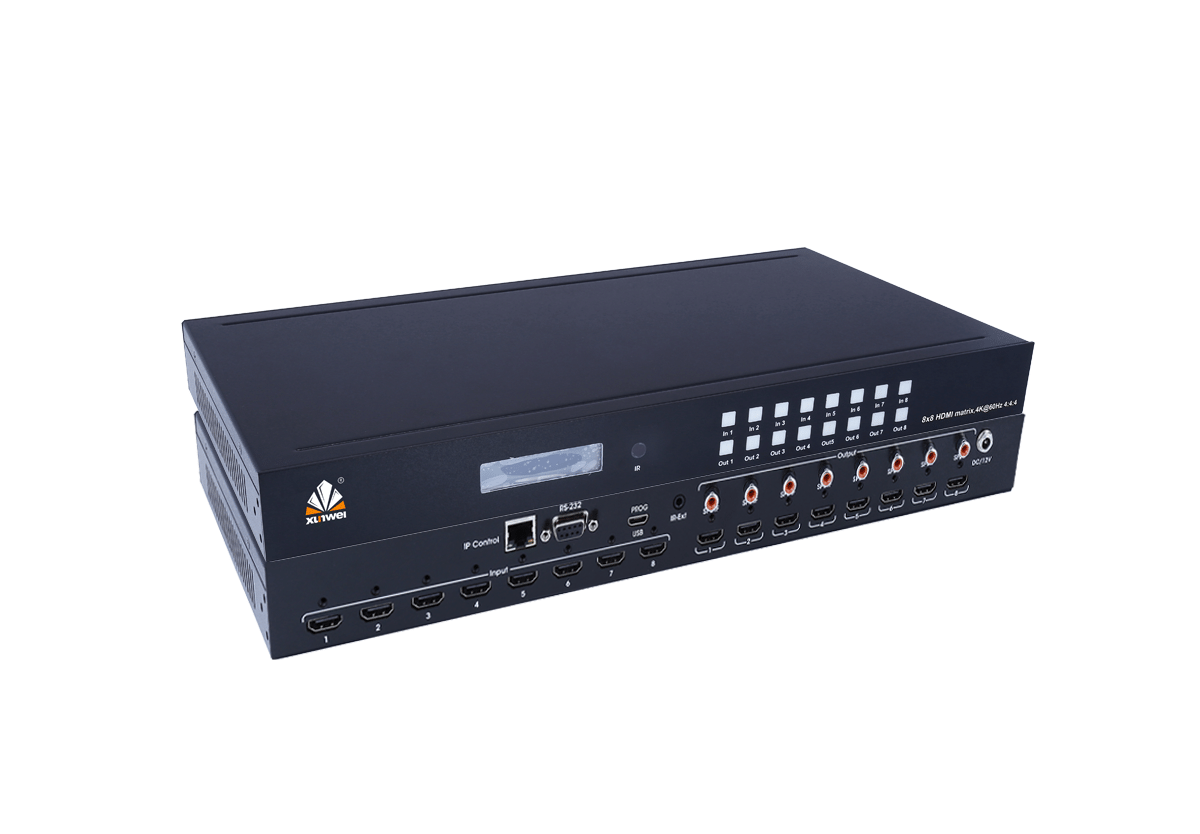

产品图片
  • 8路4K矩阵带SPDIF音频


    产品拓扑图
    8路4K矩阵带SPDIF音频拓扑图
产品特性












  • HDMI 2.0


    支持HDMI 2.0和HDCP2.2,并符合较低的标准,能够传输4Kx2K@60Hz 4:4:4。
  • 自动检测


    支持手册HDCP管理和自动检测。
  • 状态显示


    液晶显示屏显示实时I/O连接状态、切换状态、HDCP状态和输出分辨率。

  • 灵活控制


    可通过前面板、RS 232、IR和TCP/IP控制。
  • 内置GUI


    用于TCP/IP控制的内置GUI。

  • SPDIF音频


    具备8路独立的SPDIF音频输出。

  • EDID管理


    具备强大的EDID管理功能。
  • 固件升级


    通过USB端口支持固件升级。

  • 机架式安装


    安装简单,机架安装设计。

规格参数












  • 产品型号

    XW-HD0808KF

  • 输入路数

    8xHDMI,1xRS232,1xRJ45

  • 输出路数

    8xHDMI,8xRCA,支持SPDIF音频输出

  • 协议标准

    支持HDMI2.0协议,支持HDCP2.2协议和EDID功能

  • 色彩空间

    支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准

  • 分辨率

    640×480-1920×1200@60Hz(VESA标准),480i-4K60Hz(HDTV标准)

  • 数据速率

    18Gbps

  • 控制方式

    广电级切换按键,RS232+LAN等控制方式

  • 串口参数

    控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND

  • 工作温度

    -10℃~50℃

  • 储存温度

    -25℃~55℃

  • 电源标准

    DC 12V

  • 产品规格

    标准19寸机架式(1U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
