8路4K HDMI拼接矩阵
产品概述
讯维8路4K HDMI拼接矩阵是一款专业为超高分辨率的HDMI数字信号切换而设计的设备，能够把8路输入的HDMI信号任意选择分配到8个显示终端。支持HDMI1.4a标准，支持EDID管理；分辨率可达4K@30HZ、1080@120HZ。整机采用一体化结构，支持电脑、手机、平板、按键、串口、WEB等多种控制方式，广泛应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
产品图片
-

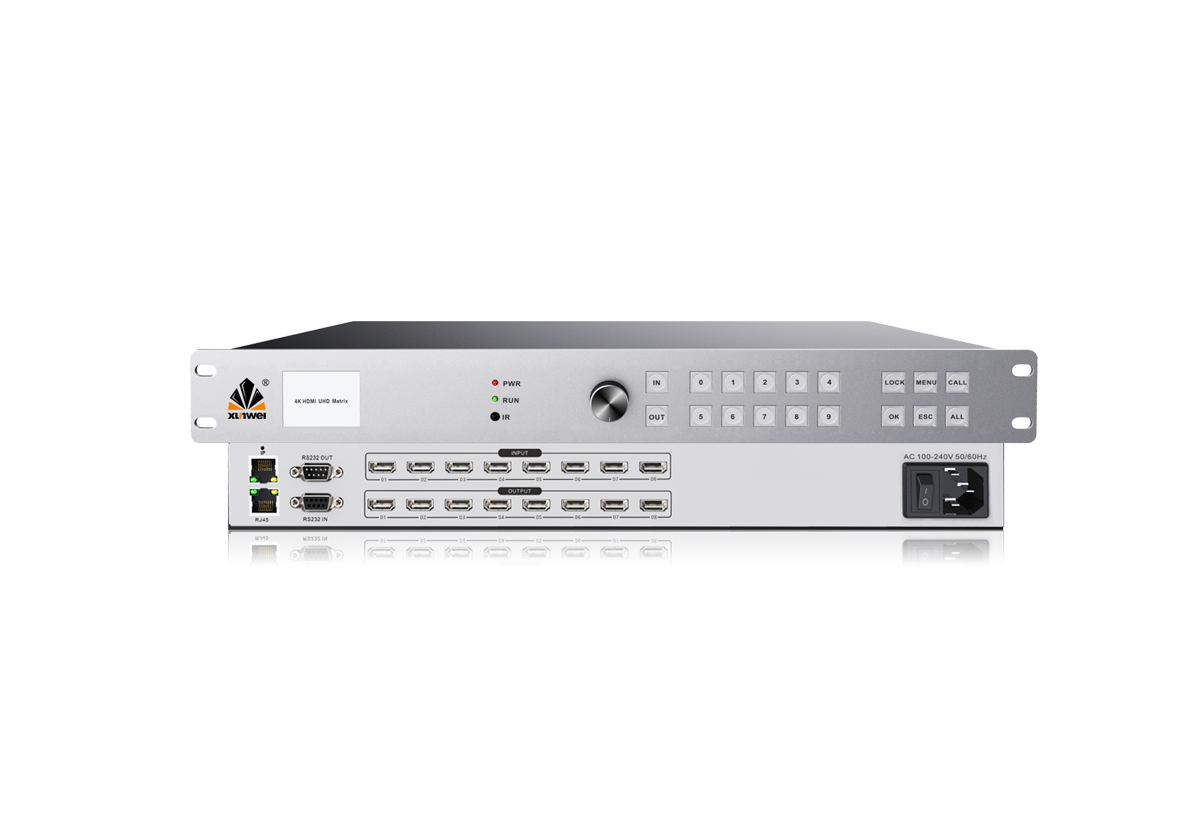

![8路4K HDMI拼接矩阵]()
产品拓扑图![8路4K HDMI拼接矩阵拓扑图]()
产品特性
-
全硬件架构
全硬件架构，无CPU和操作系统。 -
4K超高清
支持4k超高清输入输出，设备支持HDMI1.4a标准，每个通道均支持：4Kx2K@30Hz、1080P@120Hz、1080P 3D@60Hz。 -
HDCP解密
所有输入支持HDCP解密、蓝光、3D。
-
内嵌音频
支持内嵌音频，支持LPCM 7.1CH, 杜比True HD, 杜比数字和DTS-HD Master Audio传输，支持音视频信号同步切换。 -
静电防护
采用ESD静电防护设计，能承受人体放电模式:±8kV (气隙放电)，±4kV (接触放电)，有效避免了静电对设备的干扰及损害。
-
全彩液晶屏
支持全彩液晶屏及广电级水晶可视化按键，支持设备信息实时显示、输入输出信号快速切换、预案调取及保存等功能。
-
同时切换
支持多通道同时切换，各通道之间互不干扰。 -
场景管理
支持设置场景管理，内置可设置32个场景的预案管理，实现一键调用切换。
-
自动均衡
输入带自动均衡，有效减少因为线路传输而导致的确定性抖动。
-
预加重功能
输出带预加重功能，以便长线传输后接收端仍可稳定接收信号。
-
断电记忆
支持断电记忆功能，带有断电现场保护，来电自动恢复关机之前的状态。
-
2个串口
可同时支持2个串口接入控制，例如中控串口和电脑串口同时接入矩阵进行切换控制。
-
WEB控制
支持WEB控制/支持跨平台控制，无需安装任何客户端软件，支持网页登陆控制，支持大屏开关机、拼接/单屏切换控制、支持拼接屏场景联动切换。
-
切换反馈
WEB控制支持切换反馈，查看矩阵通道状态；支持自定义修改软件logo和名称。
规格参数
产品型号
XW-HD0808KP/XW-HD0816KP
输入路数
8路
输出路数
8路/16路
分辨率
4Kx2K@30Hz、1080P@120Hz、1080P 3D@60Hz
控制方式
按键/串口/web
串口参数
控制接口：DB9，波特率：9600，数据位：8位，停止位：1位，无奇偶校验位，串行控制口结构：2=TX，3=RX，5=GND
拼接功能
支持
支持分辨率
4K（3840x2160 30Hz）向下兼容
存储环境温度
-20°C~+60°C
工作温度
0℃-50℃
相对环境湿度
5%~75%
产品重量
2.55kg/4.35kg
产品规格
1U机架式/2U机架式
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
