32路DP矩阵切换器

32路DP矩阵切换器


32路DP矩阵切换器
产品概述
讯维32 系列 DP矩阵是讯维最新研发生产的一款 32 通道输入输出的DisplayPort 信号接口的超高清分辨率矩阵系统产品,可连接 32 个不同的 DisplayPort 信号输入源,32个不同的DisplayPort 接收显示设备。用户可以同一时间使用32个接收显示设备选择任意一个不同的信号输入源,32个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式,智能选择默认信号源智能跳过处于关机状态的输入端口。讯维 DisplayPort 矩阵采用DisplayPort 1.2接口可以完全兼容1.1a版标准,只是线缆中的单lane速率提升至5.4 Gbps。总带宽最高可达21.6Gbps,能大大提升显示分辨率、色深、刷新率、多显能力,支持全高清120HZ 3D立体显示,除了传输速率的飞跃外,新的DisplayPort 1.2标准还支持单线缆多屏幕显示,支持两个2560 x 1600 60Hz显示器或4个1920 x 1200显示器。并最高720Mbps的USB接口。对于需要分配切换高分辨率数字视频信号、并且从多个信号源到多个 显示设备之间为全数字信号路径以确保生成最高图像品质的各 种应用环境,如商业、医疗、政府、军队和家用等。
产品图片

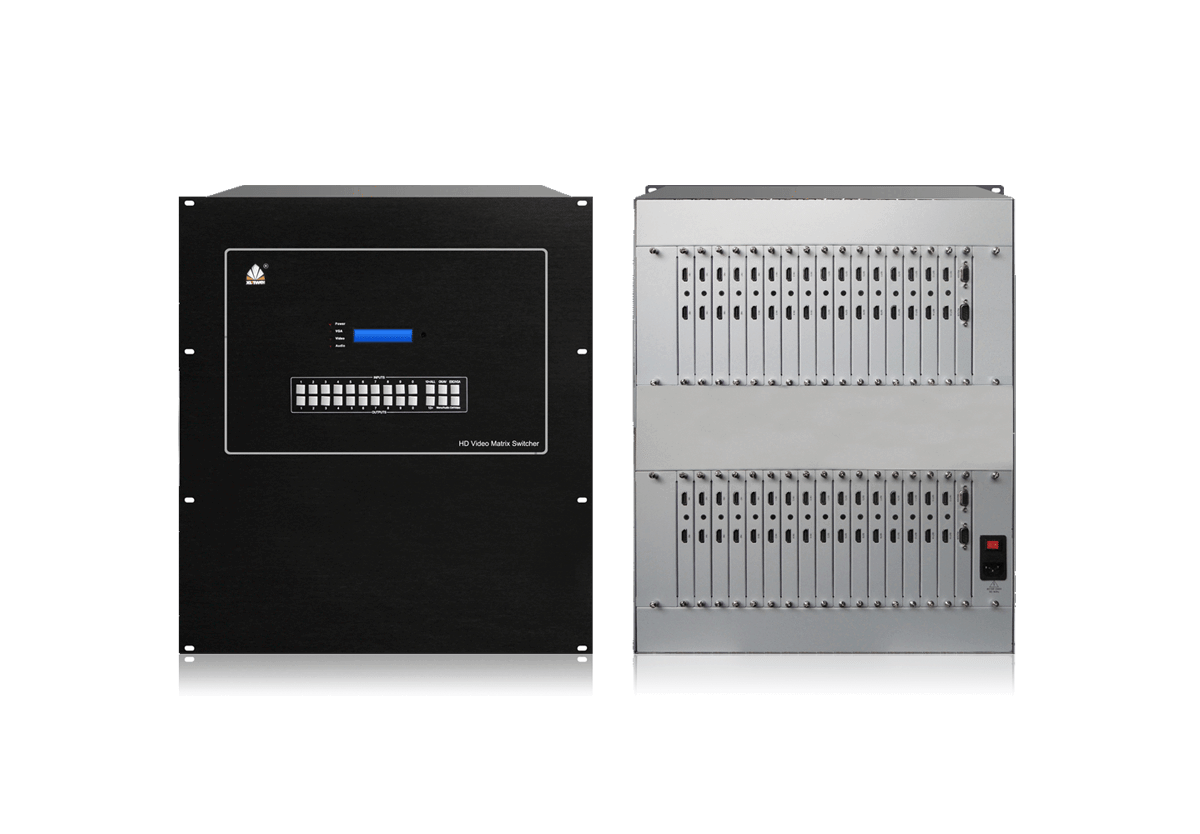

  • 32路DP矩阵切换器


    产品拓扑图

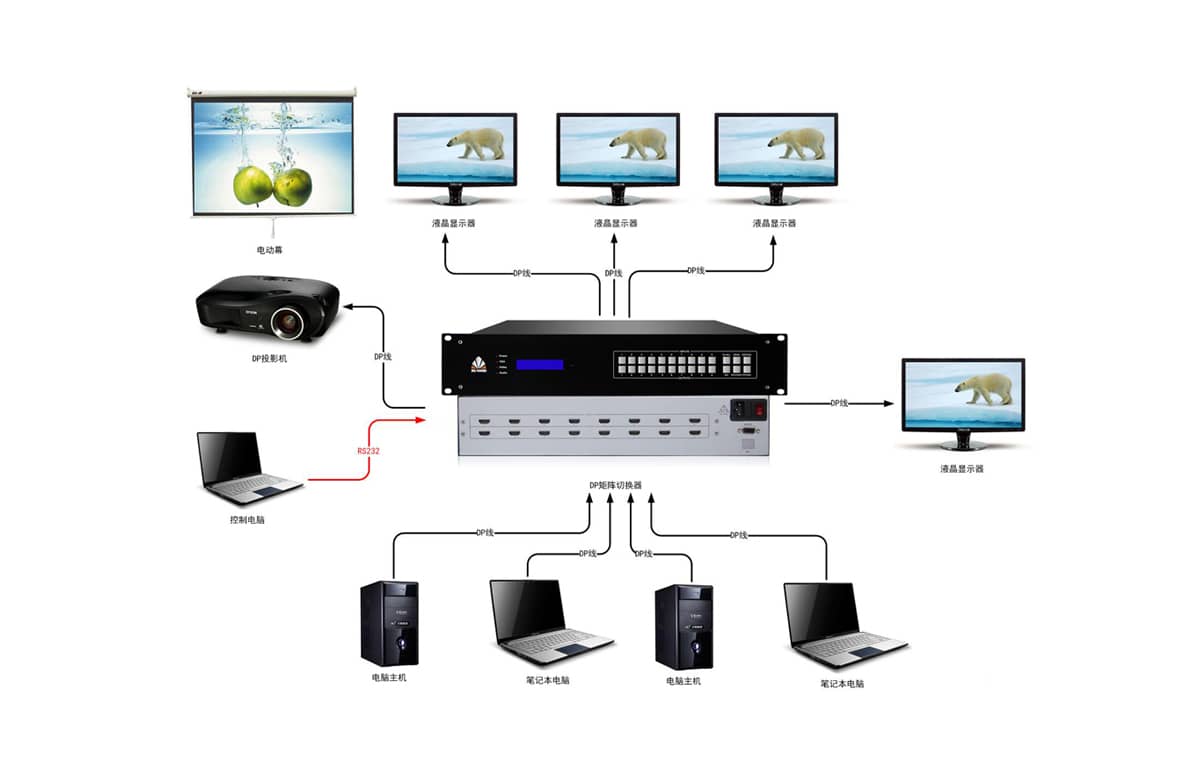

    32路DP矩阵切换器拓扑图
产品特性












  • 输入输出


    支持32路DisplayPort信号输入、32路DisplayPort输出。
  • DisplayPort1.2标准


    可驱动不低于10M的DisplayPort1.2标准AWG28电缆。
  • HDCP1.2标准


    支持VESA组织规定的DisplayPort1.2标准信号,HDCP1.2标准的数字内容保护。

  • 拼接功能(选配)


    DisplayPort不仅可以满足超高分辨率的信号切换及分配,还能通过拼接按钮控制,可实现拼接功能。
  • 模块化设计


    支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。

  • 冗余电源(选配)


    采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

  • 多种管理方式


    支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。
  • 自定义方案


    提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理。
  • 高速率数字交换核心


    高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。
  • 掉电保护


    所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

  • ESD保护


    高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

规格参数












  • 产品型号

    XW-DP3232

  • 输入路数

    32路

  • 输出路数

    32路

  • 带宽(速率)

    21.6Gbps

  • 视频接口

    DisplayPort 1.2

  • 信号传输延时

    5ns(±1ns)

  • 切换速度

    ≤100ns(无缝切换)

  • 控制方式

    面板/遥控/串口(软件)/网络(选配)

  • 串口参数

    控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND

  • TCP/IP参数

    接口:RJ45/网络控制协议:UDP;TCP/IP

  • 支持分辨率

    4K(3840x2160 30Hz)向下兼容

  • 电源

    100VAC~240VAC, 50/60 Hz

  • 输出功率

    100W

  • 存储环境温度

    -20°C~+60°C

  • 工作温度

    0℃-50℃

  • 相对环境湿度

    5%~75%

  • 产品重量

    约30Kg

  • 产品规格

    标准19寸机架式(12U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
