支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输出。
输入、输出板卡最大分辨率支持4K(3840x2160@30Hz),分辨率向下兼容。
输入、输出板卡采用单卡四路设计,独特的信号链路屏蔽设计技术,支持多种接口信号格式混入混出功能,保证了信号的完整性。输入端过电压保护,降低了设备被损坏的概率。
输入、输出板卡支持独立3.5mm音频接口,可进行音视频同步切换。
支持输入、输出板卡热插拔,方便在使用过程中进行扩展与维护。

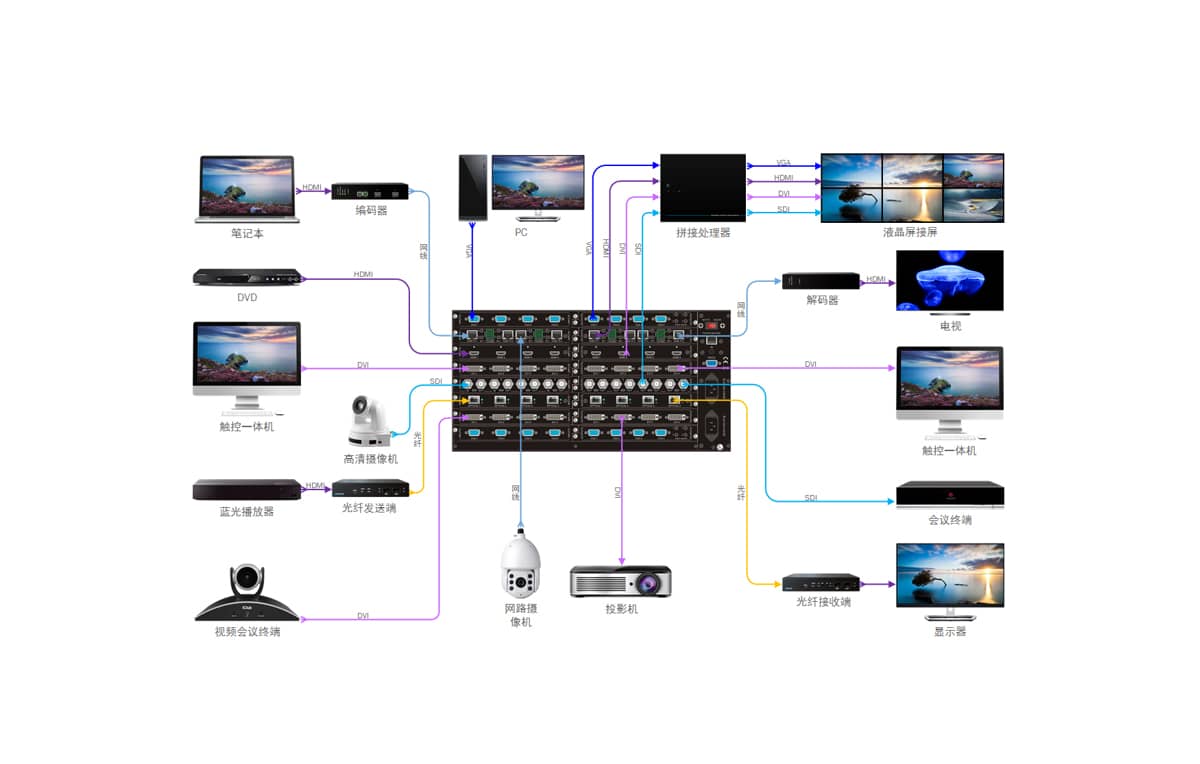

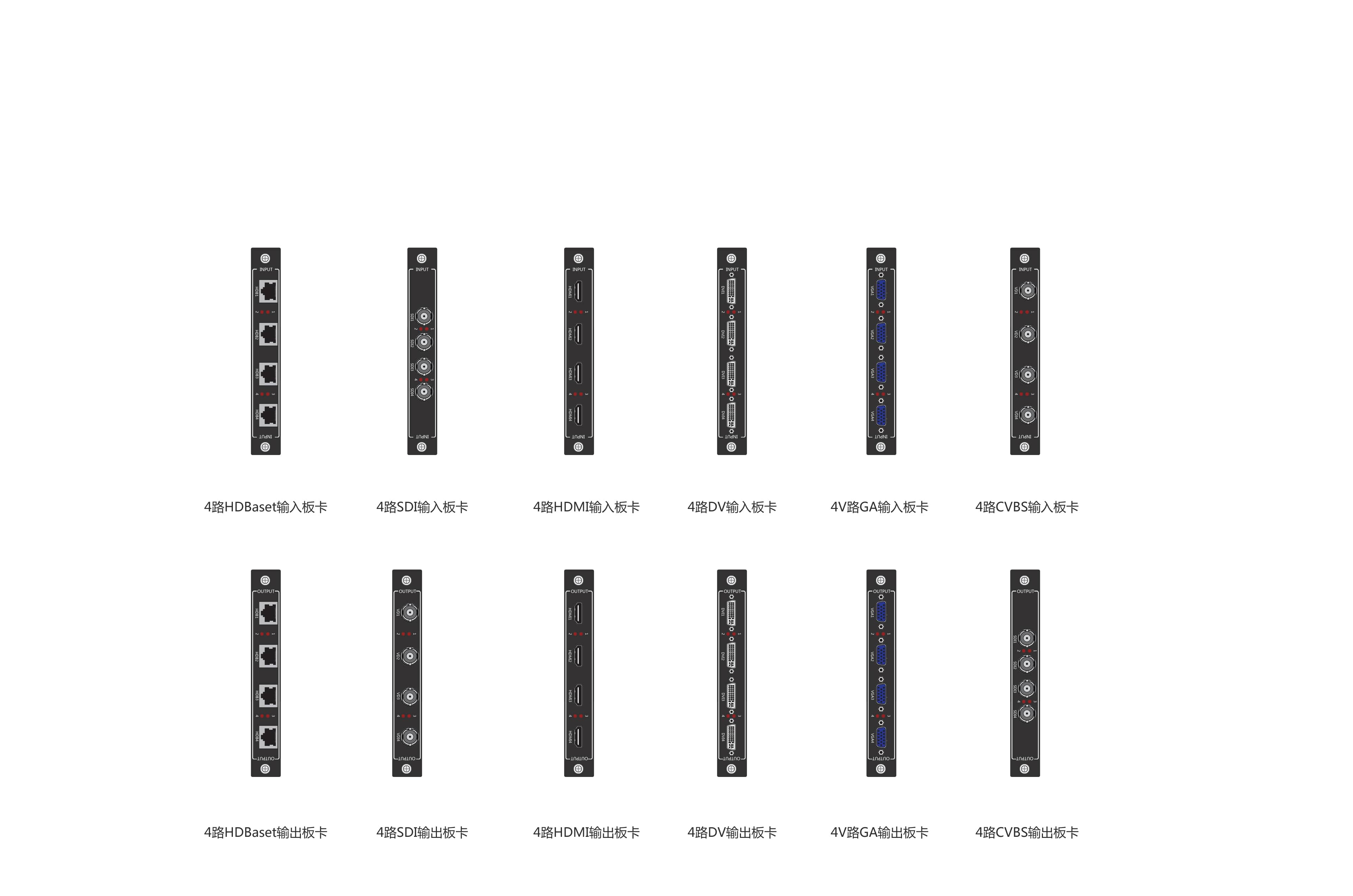

4路CVBS输入板卡
视频信号类型
4路CVBS
支持输入分辨率
480/576
输入信号幅度
最大2000mVp_p
阻抗
75Ω
信号带宽
150M
接口类型
BNC
音频接口(选配)
3.5mm立体声音频接口

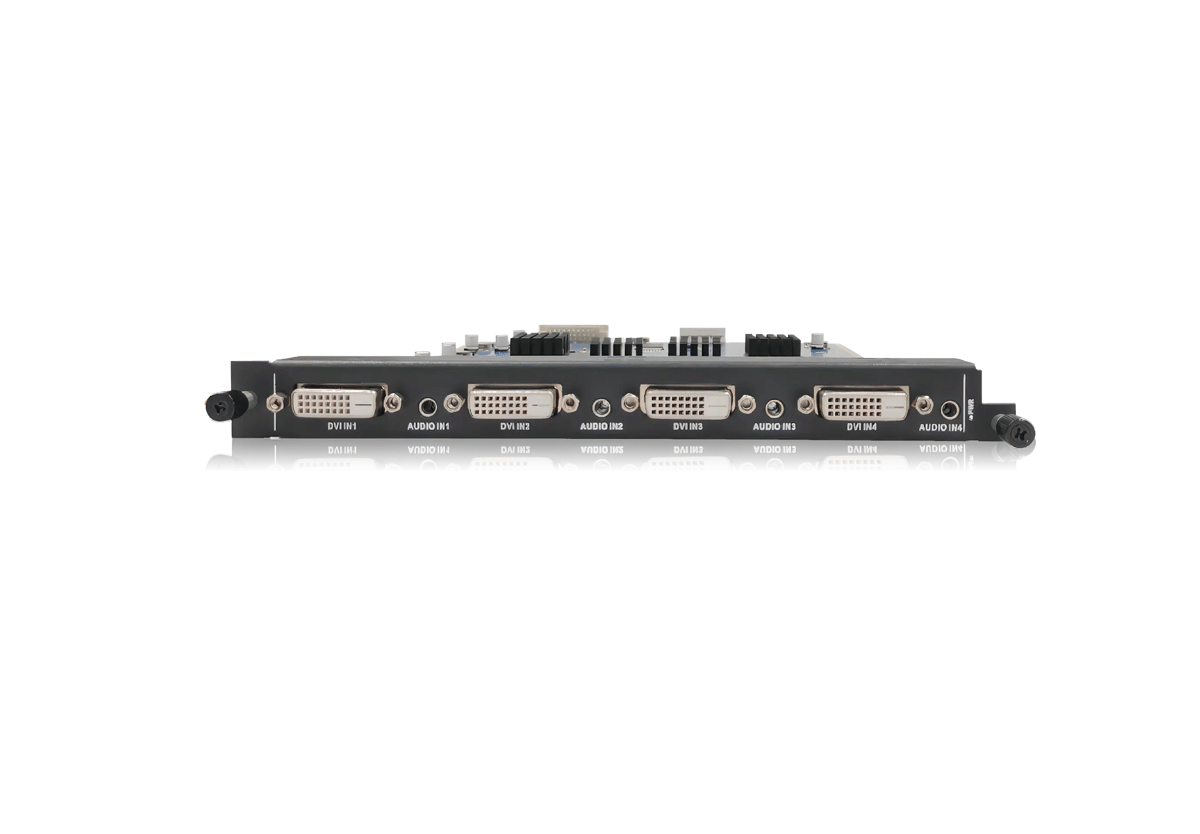

4路DVI输入板卡
视频信号类型
4路DVI-D
支持输入分辨率
最高1080P@60Hz
输入信号幅度
最大1000mVp_p
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
DVI-I
音频接口(选配)
3.5mm立体声音频接口
4路SDI输入板卡
视频信号类型
4路3G-SDI
支持输入分辨率
最高1080P@60Hz
输入信号幅度
最大800mVp_p
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
BNC
音频接口(选配)
3.5mm立体声音频接口
4路HDMI输入板卡
视频信号类型
4路HDMI
支持输入分辨率
最高4K@30Hz
输入信号幅度
最大1200mVp_p
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
HDMI
音频接口(选配)
3.5mm立体声音频接口
4路VGA输入板卡
视频信号类型
4路VGA
支持输入分辨率
最高1080P@60Hz
最大像素时钟
165 MHz
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
DB15
音频接口(选配)
3.5mm立体声音频接口
4路YPbPr输入板卡
视频信号类型
4路YPbPr
输入带宽
350M
支持输入分辨率
最高1080P@60Hz
输入信号幅度
最大2000mVp_p
阻抗
75Ω
接口类型
3RCA
音频接口(选配)
3.5mm立体声音频接口
4路HDBaset输入板卡
视频信号类型
4路HDBaseT
支持输入分辨率
最高4K@30Hz
输入信号幅度
最大1000mVp_p
输入数据速率
最高20Gbps
接口类型
RJ45
4路HDBaset输出板卡
视频信号类型
4路HDBaseT
支持输入分辨率
最高4K@30Hz
输入信号幅度
最大1000mVp_p
输入数据速率
最高20Gbps
接口类型
RJ45
4路CVBS输出板卡
视频信号类型
4路CVBS
支持输入分辨率
480/576
输入信号幅度
最大2000mVp_p
阻抗
75Ω
信号带宽
150M
接口类型
BNC
音频接口(选配)
3.5mm立体声音频接口
4路DVI输出板卡
视频信号类型
4路DVI-D
支持输入分辨率
最高1080P@60Hz
输入信号幅度
最大1000mVp_p
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
DVI-I
音频接口(选配)
3.5mm立体声音频接口
4路SDI输出板卡
视频信号类型
4路3G-SDI
支持输入分辨率
最高1080P@60Hz
输入信号幅度
最大800mVp_p
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
BNC
音频接口(选配)
3.5mm立体声音频接口
4路HDMI输出板卡
视频信号类型
4路HDMI
支持输入分辨率
最高4K@30Hz
输入信号幅度
最大1200mVp_p
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
HDMI
音频接口(选配)
3.5mm立体声音频接口
4路VGA输出板卡
视频信号类型
4路VGA
支持输入分辨率
最高1080P@60Hz
最大像素时钟
165 MHz
阻抗
75Ω
信号带宽
最高 4.95Gbps (R、G、B每色1.65 Gbps)
接口类型
DB15
音频接口(选配)
3.5mm立体声音频接口
4路YPbPr输出板卡
视频信号类型
4路YPbPr
输入带宽
350M
支持输入分辨率
最高1080P@60Hz
输入信号幅度
最大2000mVp_p
阻抗
75Ω
接口类型
3RCA
音频接口(选配)
3.5mm立体声音频接口
