32路视频矩阵切换器

32路视频矩阵切换器


32路视频矩阵切换器
产品概述
讯维32系列视频矩阵是讯维研发生产的32通道输入输出视频矩阵系统产品,用于将32个视频信号切换到输出通道中的任一输出通道。视频输入/输出接口采用BNC接口。在会议室中,一般输入设备很多:有摄像机、DVD、VCR、实物展台、台式电脑,以及笔记本电脑等等,而显示终端则较少,包括投影机、等离子、大屏幕显示器等,若想共享和分配这些输入设备的显示信息,矩阵即可发挥重要的作用。其可将信号源设备的任意一路的信号传输至任一路显示终端上,使用方便。讯维视频矩阵切换器广泛的应用于会议中心和会议厅,指挥和控制中心,大学的教学楼,家庭影院和大型住宅系统,商业娱乐系统,以及其他许多高层次的场所。
产品图片

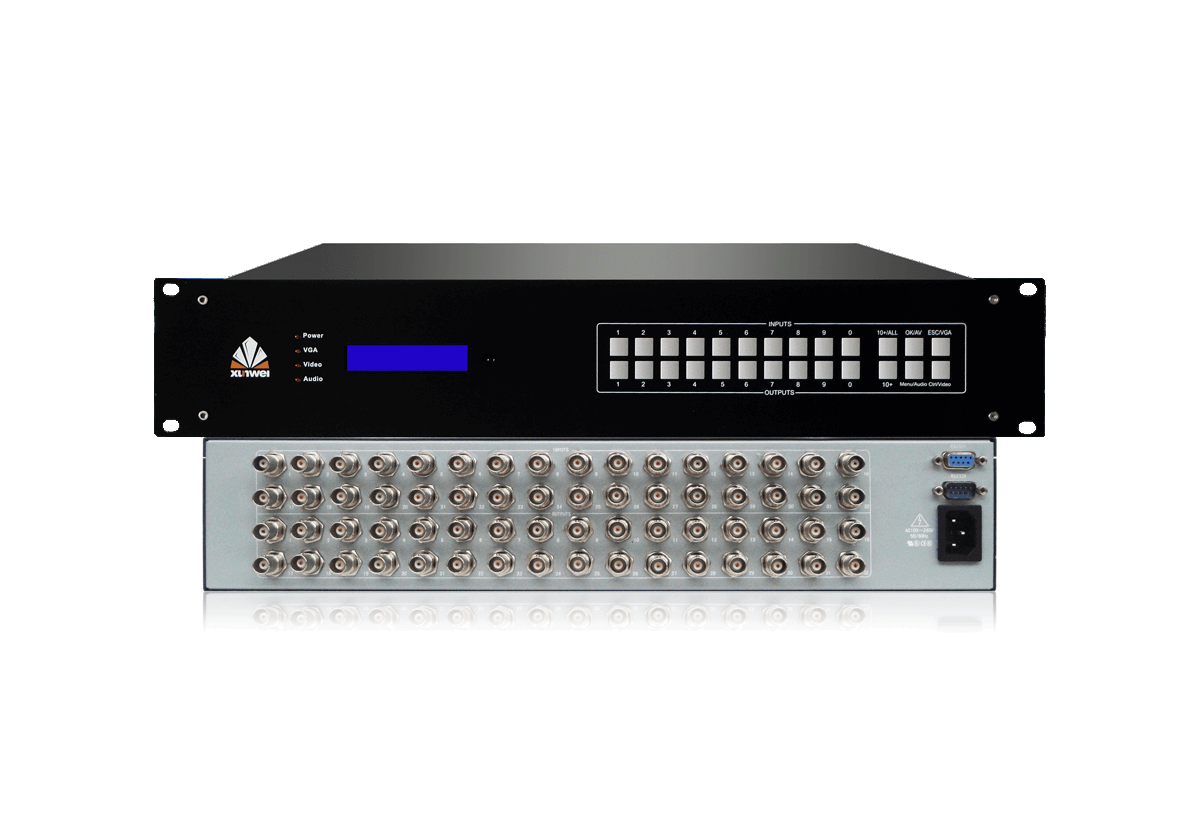

  • 32路视频矩阵切换器


    产品拓扑图

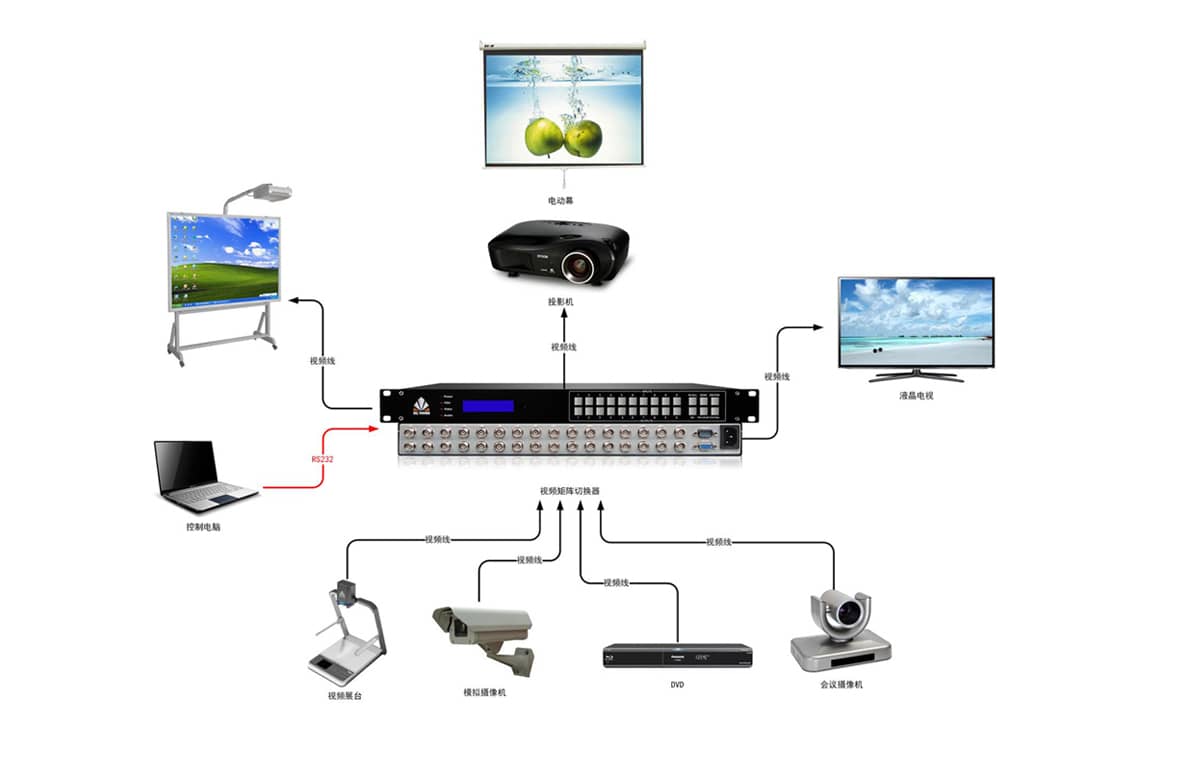

    32路视频矩阵切换器拓扑图
产品特性












  • 输入输出


    支持32路视频信号输入,32路视频输出。
  • 不断电运行


    可7*24小时超长时间不断电运行,平均出现故障的时间超过10000小时。
  • 多种控制运行


    拥有多种控制方式可通过电脑或者中控设备随意的切换矩阵的输入和输出,保证图像质量和稳定性,确保会议在有序稳定的环境中持续运行。

  • 拼接功能(选配)


    不仅可以满足1080P的分辨率的信号切换及分配,还能通过拼接按钮控制,可实现拼接功能。
  • 多功能控制软件


    多功能控制软件可支持如Windows操作系统,可实现对高清矩阵进行信号切换、轮循设置、系统设置,安装方便,安装后即可使用,无需调试。

  • ESD保护


    高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。
  • 自动轮循功能


    自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求。提供最多32个用户自定义的输出通道配置方案,并可随时对方案进行储存与调用,一键切换到您所保存的显示状态。
  • 掉电保护


    所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

规格参数












  • 产品型号

    XW-VD3232

  • 输入路数

    32路

  • 输出路数

    32路

  • 带宽(速率)

    150Mbps

  • 信号接口

    BNC

  • 信号传输延时

    5ns(±1ns)

  • 切换速度

    ≤1s

  • 控制方式

    面板/遥控/串口(软件)/网络(选配)

  • 串口参数

    控制接口:DB9/波特率与协议波特率:9600/数据位:8位/停止位:1位,无奇偶校验位 / 串行控制口结构:2=TX,3=RX,5=GND

  • TCP/IP参数

    接口:RJ45/网络控制协议:UDP;TCP/IP

  • 音频频率响应

    20-20KHz

  • 电源

    100VAC~240VAC, 50/60 Hz

  • 输出功率

    200W

  • 存储环境温度

    -20°C~+60°C

  • 工作温度

    0℃-50℃

  • 相对环境湿度

    5%~75%

  • 产品重量

    约10Kg

  • 产品规格

    标准19寸机架式(2U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
