16路数字网络矩阵

16路数字网络矩阵


16路数字网络矩阵
产品概述
讯维16路数字网络矩阵是讯维研发生产的一款插卡式网络数字矩阵,专为液晶电视墙系统、大中小型拼接电视墙的部署与管理而设计的解码上墙的一款高技术含量的矩阵处理器。设备支持最多16张板卡,每张板卡支持1路HDMI和VGA输出口,单卡可支持1路900W,4路200W,9路100W,16/25路D1,36路CIF解码,采用Linux操作系统,运行稳定可靠。支持高清4K/1080P/720P/D1网络视频的解码输出;兼容ONVIF网络协议的其他厂商摄像机及球机、视频服务器、主流录像机、网络摄像机。它可以实现传统数字矩阵的全部切换功能,还可以实现NVR的录像功能与图像拼接功能。支持主流厂家的视频服务器、DVR、NVR、CVI录像机、TVI录像机、AHD录像机等实时双码流预览。可手动添加和自动搜索网络摄像机的IP地址、支持手动录入RTSP视频流地址、接受第三方平台软件直推的RTSP视频流。支持USB鼠标、PC平台软件、网络控制键盘三种独立控制方式。字符叠加功能,可对网络摄像机编辑相应的地域信息或名称,支持在屏幕上显示滚动字幕(如欢迎词等),字体大小、颜色可自定义。

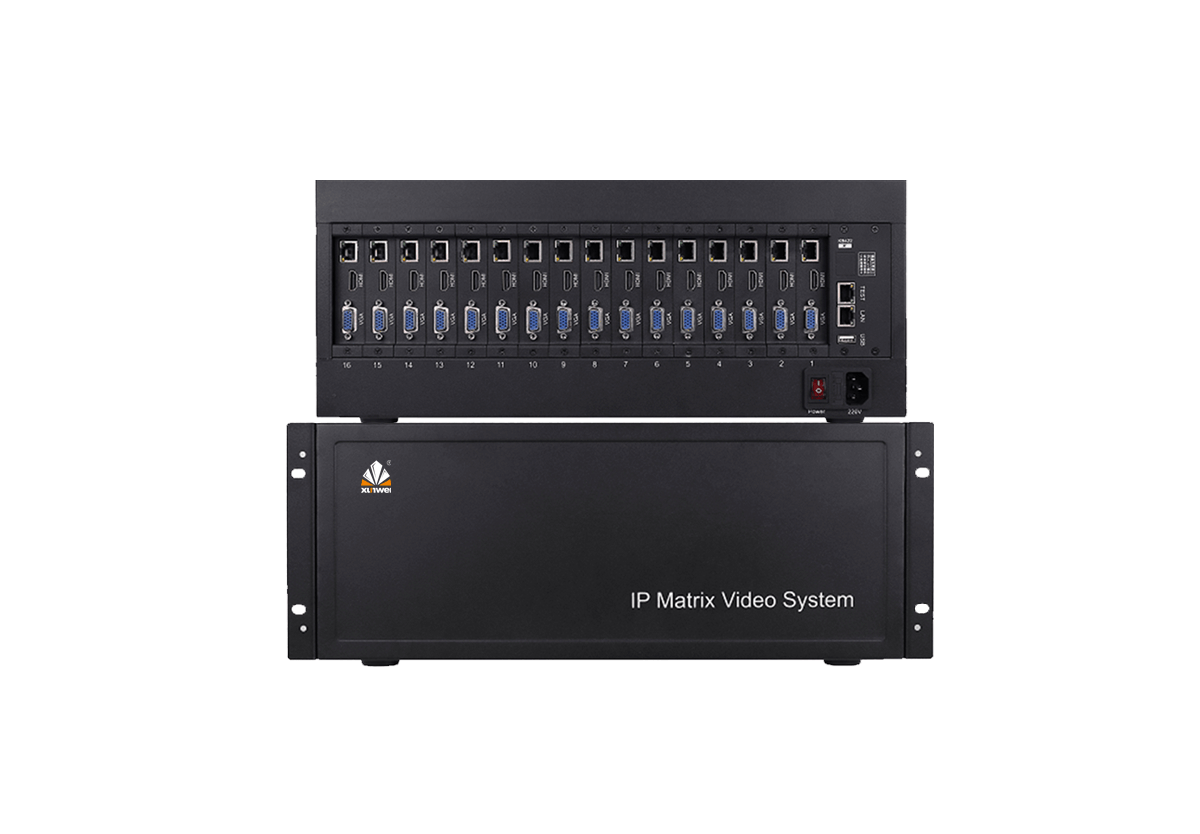

产品图片
  • 16路数字网络矩阵


    产品拓扑图
    16路数字网络矩阵拓扑图
产品特性












  • 视频输出


    支持12路HDMI+VGA输出。
  • 平台软件


    内嵌平台软件功能,可用鼠标任意拖拽摄像机IP地址到屏幕中的任意一个窗口解码显示。
  • 个性化管理


    个性化管理功能,分普通用户和高级用户权限。

  • 脱机使用


    设备使用可完全脱离电脑使用,同模拟矩阵一样,操作简单、快捷、方便。
  • IPC解码


    支持900万及以内像素的H.264、H.265网络摄像机解码, 100%还原的摄像机原清晰度,图像无衰减。

  • 双码流预览


    支持主流厂家的视频服务器、DVR、NVR、CVI录像机、TVI录像机、AHD录像机等实时双码流预览。

  • 录像回放


    支持25路录像回放,可以快进快退、可拖动时间轴选择回放节点,支持录像文件下载到电脑。
  • 手动添加


    可手动添加和自动搜索网络摄像机的IP地址、支持手动录入RTSP视频流地址、接受第三方平台软件直推的RTSP视频流。

  • 兼容ONVIF


    兼容具备ONVIF网络协议的其他厂商摄像机及球机、视频服务器、主流录像机、网络摄像机。

  • 多种控制方式


    支持USB鼠标、 PC平台软件、网络控制键盘三种独立控制方式。

  • 自动轮巡


    可以分组切换画面,多屏自动轮巡、单屏自动轮巡。

  • 场景记忆


    支持32组场景记忆功能,可以多个场景自动轮巡复显。

  • 群组轮循


    支持64组群组轮循,每组可绑定64个视频通道,可任意编辑组对应关系,轮循间隔最低可设20秒。

  • 图像拼接


    自带拼接功能,普通电视机都可做多屏拼接显示,支持来电后开机自动拼接图像,拼接模式可自定义,支持保存和调用N组拼接预案,支持任意通道双击拼接。

  • 字符滚动叠加


    字符叠加功能,可对网络摄像机编辑相应的地域信息或名称,支持在屏幕上显示滚动字幕(如欢迎词等),字体大小、颜色可自定义。

  • 键盘ID绑定


    自动绑定键盘切换用的摄像机ID编号,可根据需要更改对应IP的键盘切换ID。

  • 电子地图


    支持多场景电子地图功能,鼠标悬停在标注就能显示该区域图像。

规格参数
16路数字网络矩阵
  • 产品型号

    XW-LAN1616

  • 视频输出

    16路HDMI+VGA口输出

  • 输出分辨率

    3840*2160@60HZ,1920*1080@60HZ/50HZ/30HZ,1366*768@50HZ

  • 接入网络摄像机数量

    1024台900W像素及以下的网络摄像机

  • 解码能力

    1画面=900W,4画面=200W,9画面=100W,16/25画面=D1,32画面=CIF

  • 解码格式

    H.264/H.265

  • 网络接口

    RJ45 10M/100M/1000Mbps自适应以太网口

  • USB接口

    1个

  • 控制方式

    鼠标/控制键盘/软件

  • 图像切换速度

    从A摄像机切换到B摄像机显示速度小于1秒

  • 控球响应速度

    小于1秒

  • 电源

    AC220V

  • 输出功率

    ≤160W

  • 工作温度

    -10°C~+55°C

  • 相对环境湿度

    10%~90%

  • 产品重量

    约8.5Kg

  • 产品规格

    430*300*178mm(4U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
