4路网络拼接矩阵

4路网络拼接矩阵


4路网络拼接矩阵
产品概述
讯维4路网络拼接矩阵是讯维研发生产的一款专为大中小型拼接电视墙的部署与管理而设计的解码+拼接上墙的一款高技术含量的高清拼接型网络解码矩阵系统,采用Linux操作系统,运行稳定可靠。单屏输出超高清画质,分辨率达4KX2K(4096*2160) ,支持高清1080P/720P/D1网络视频的解码输出;支持多屏融合的功能!高清HDMI接口解码输出;支持ONVIF及多种网络传输协议、多码流解码方式,为大中小型拼接电视墙解码切换服务提供强有力的支持。支持1080P/720P高清网络球机的控制,支持报警联动自动切屏功能,支持ip地址冲突检测。

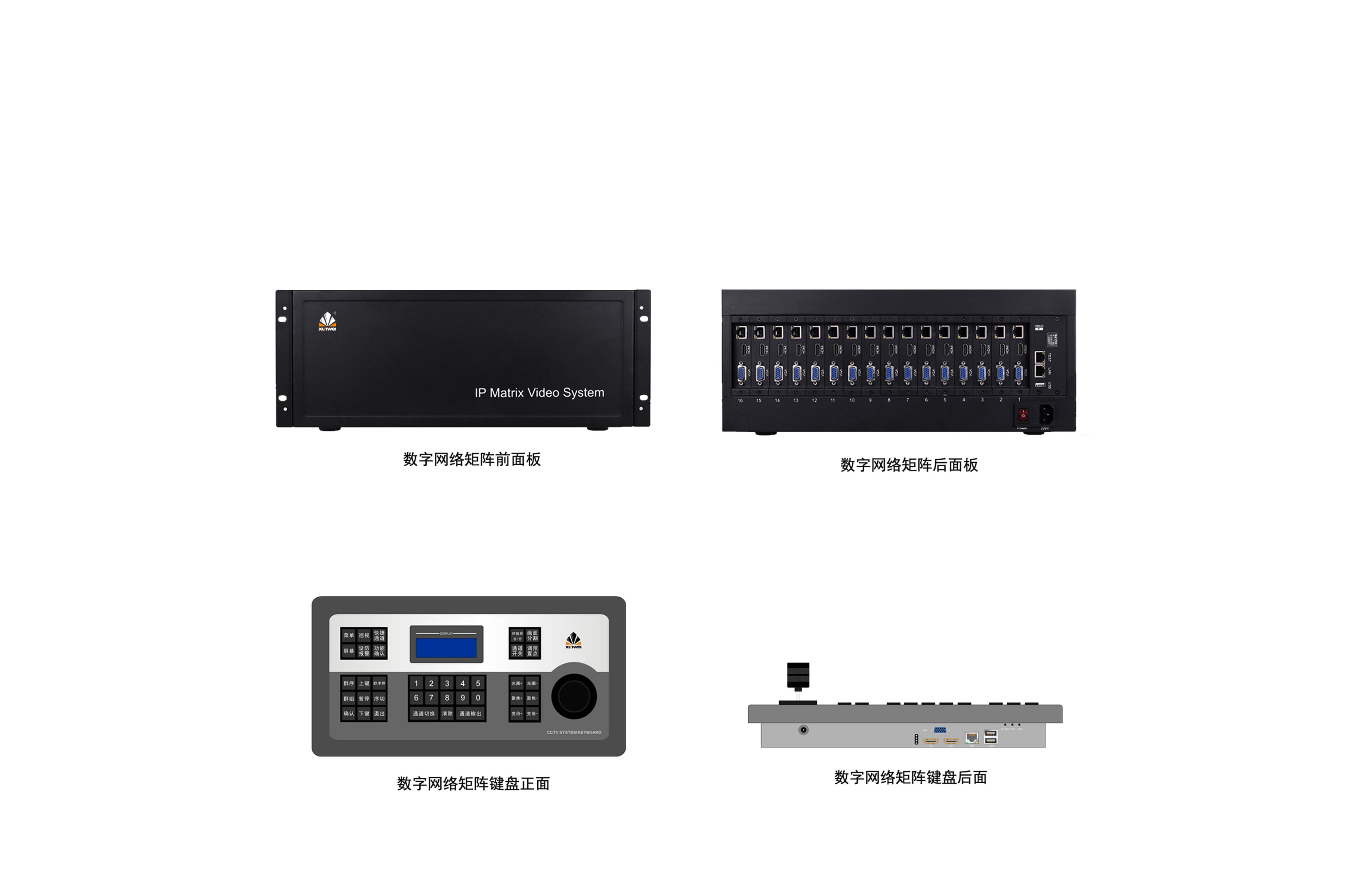

产品图片

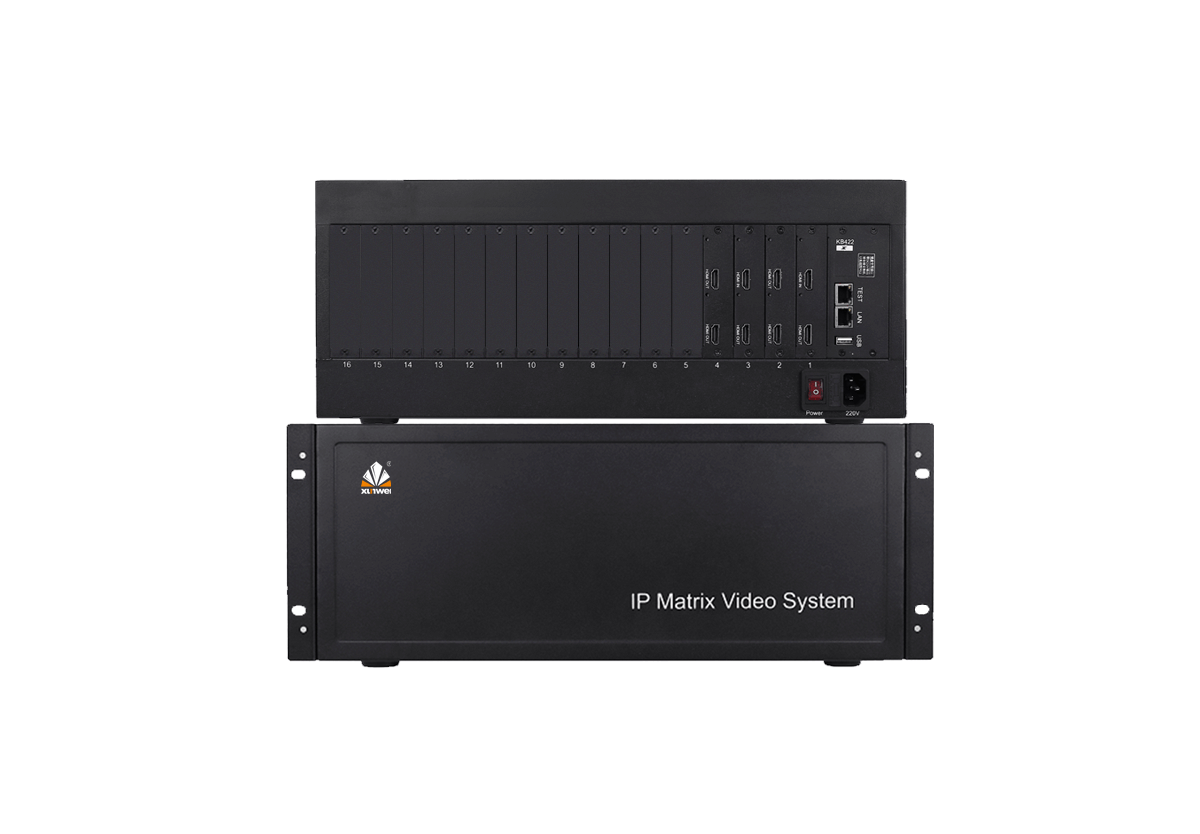

  • 4路网络拼接矩阵


    产品拓扑图

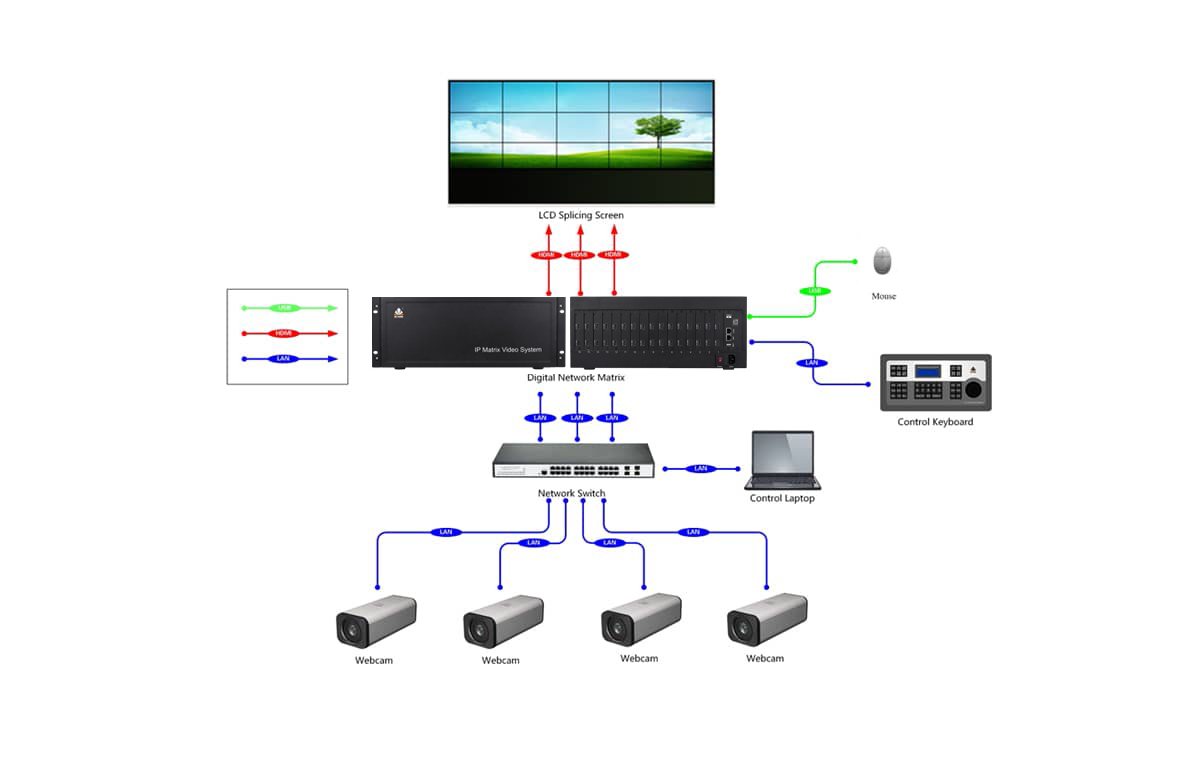

    4路网络拼接矩阵拓扑图
产品特性












  • 视频输出


    4路HDMI输出,支持2×2拼接。
  • 平台软件


    内嵌行业平台软件功能,可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示。
  • HDMI外部接口


    提供多个HDMI外部接口,可接入其他HDMI信号,并能选择单屏或拼接显示,可接入HDMI/VGA编码器的网络信号实现解码远程计算机或其他高清视频设备的画面。
  • 轮巡方案


    个性化管理功能,分普通用户和高级用户权限,可设定一段空闲时间自动锁屏功能,锁屏后只能看到图像,只有重新登录才能操作。

  • IPC接入


    可手动添加和自动搜索网络摄像机的IP地址,接入的IPC数量可达6万多个(看项目需求可选);可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频;可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频。
  • 兼容ONVIF


    兼容具备ONVIF网络协议市场所有的高清模组和具备ONVIF网络协议的其他厂商摄像机及球机。

  • USB接口


    支持USB鼠标,USB电脑键盘、PC平台软件、模拟三维中文控制键盘操作;自动绑定键盘切换用的摄像机ID编号,可根据需要更改对应IP的键盘切换ID。

  • 虚拟键盘


    内建数据库,对用户的设置参数都将储存在数据库里;内建虚拟电脑键盘功能,可用鼠标光标进行字母或汉字编辑;字符叠加功能,可对网络摄像机编辑相应的地域信息或名称。
  • 自动轮巡


    每个HDMI输出口可多画面分割,每个分割画面都可切换任意网络摄像机信号显示;可以分组切换画面,多屏自动轮巡、单屏自动轮巡。

  • 场景记忆


    有12组场景记忆功能,可以多个场景自动轮巡复显;可选配音频卡实现音视频同步,实现一对一,一对多音频对讲及广播;可选配网络报警主机实现音视频联动切换。

  • 电子地图


    有电子地图功能,系统接到报警后可迅速定位事发地点的详细位置;可通过客户端调用NVR录像回放。

规格参数
4路网络拼接矩阵
  • 产品型号

    XW-LANP0404

  • 视频输出

    4路HDMI输出,支持2×2拼接

  • 单路画面分割

    首屏自带平台管理软件,4/8/9/16路

  • 输出分辨率

    4096*2160/1080P/720P/D1

  • 解码能力

    单屏,1画面=1080P,4画面=720P,9画面=D1及D1以下

  • 摄像机带宽

    200万像素:8Mbps,130万像素:6Mbps,100万像素:4Mbps,40万像素:2Mbps

  • 网络接口

    RJ45 10M/100M/1000Mbps自适应以太网口

  • USB接口

    4组

  • 控制方式

    二维/三维控制键盘/串口(软件)

  • 串行接口

    1个标准RS485键盘接口

  • 图像切换速度

    从A摄像机切换到B摄像机显示速度小于1秒

  • 控球响应速度

    小于1秒

  • 电源

    AC220V

  • 输出功率

    ≤160W

  • 存储环境温度

    -20°C~+60°C

  • 工作温度

    -10℃~55℃

  • 相对环境湿度

    10%~90%

  • 产品重量

    约15Kg

  • 产品规格

    标准19寸机架式(4U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
