开关量光端机

开关量光端机


开关量光端机
产品概述
讯维开关量光端机为纯开关量(告警量)光端机,提供1-16路开关量在光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

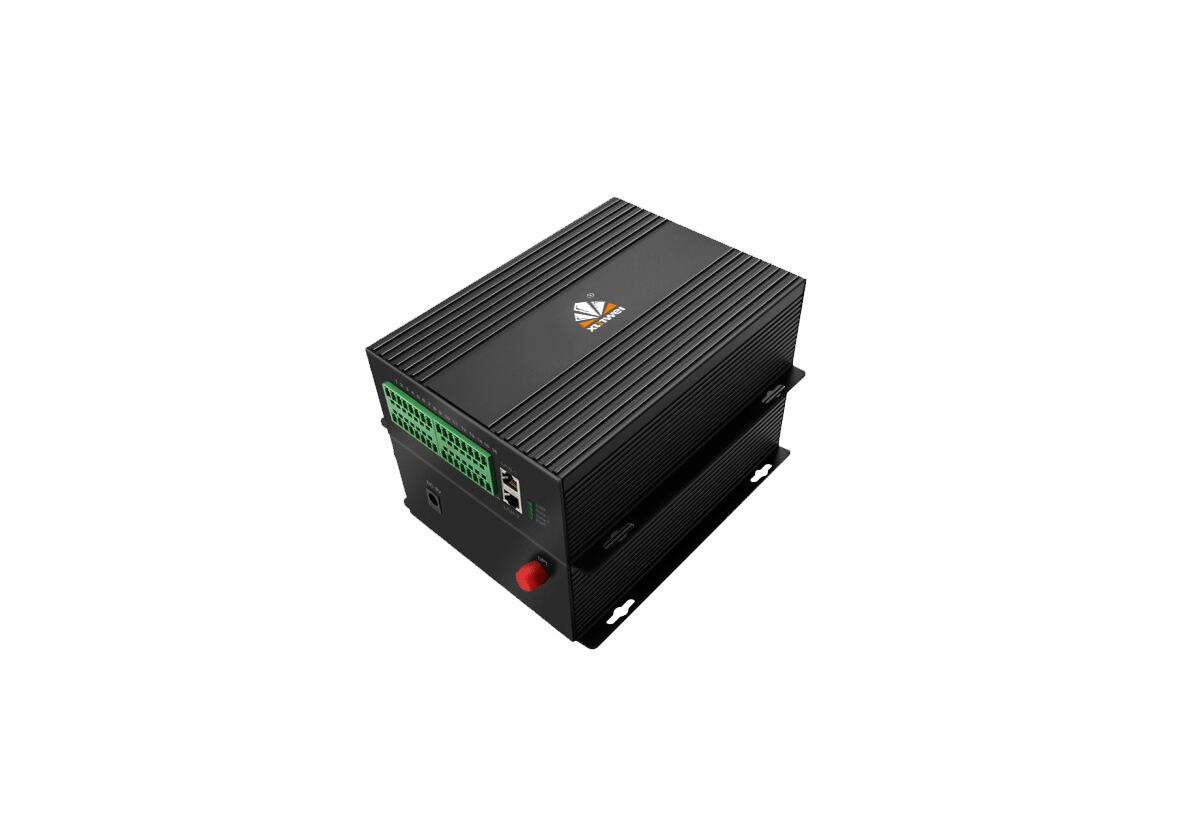

产品图片
  • 开关量光端机

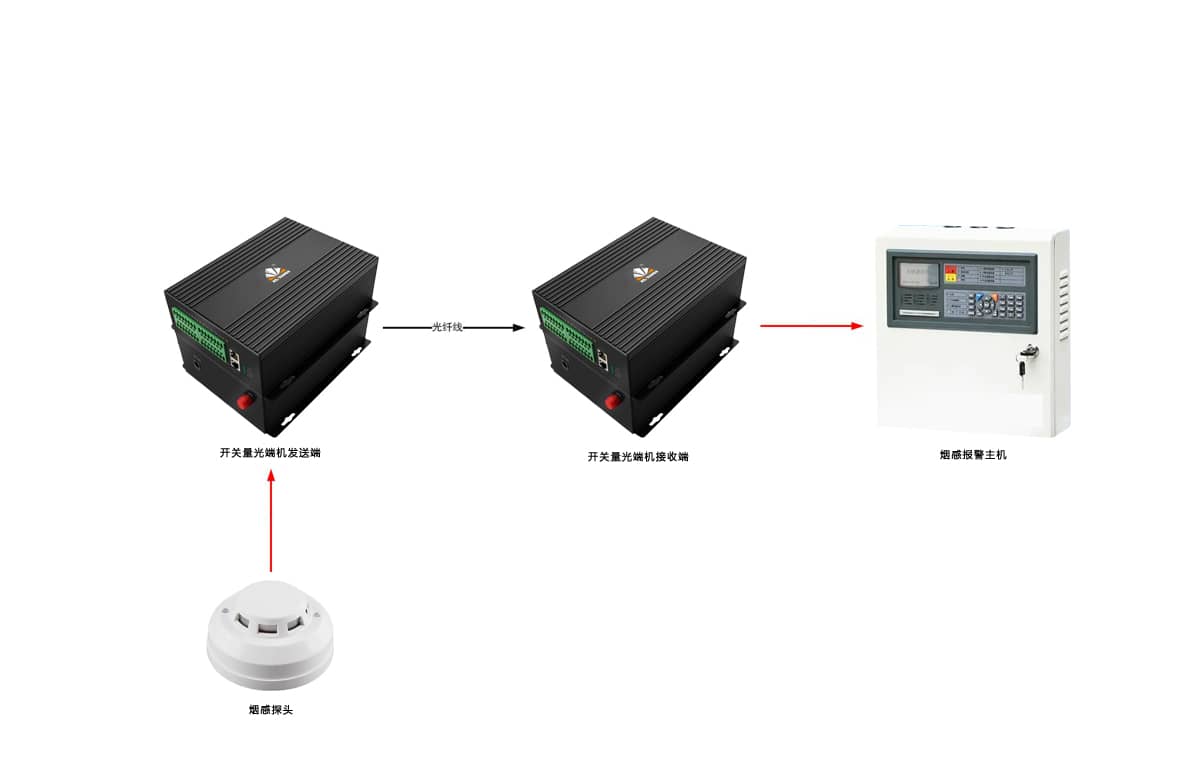

    产品拓扑图
    开关量光端机拓扑图
产品特性












  • 实时传输


    无压缩、实时信号传输,千兆光纤传输,大容量,易升级。
  • 超长传输


    单模无中继最大传输距离可达120KM。
  • 全硬件方案


    先进电路设计,全硬件方案,确保设备的可靠性、一致性和稳定性。

  • 多种接口


    支持单模或多模光纤传输(用户需要确认传输光缆类型),提供常用的FC/SC/ST光纤接口。
  • 状态指示


    电源和其它参数状态指示,可监视系统的运行状况。

  • 安装方便


    独立结构,3U机架集中式可选择。
规格参数












  • 产品型号

    XW-GD1K/XW-GD4K/XW-GD8K/XW-GD16K

  • 输入光中心波长

    多模(850nm);单模(1310nm,1550nm)

  • 发射功率

    -9.5~-3dBm平均光功率@850nm

  • 光接收灵敏度

    -15dBm平均光功率@850nm

  • 光纤接口

    单模单纤FC/SC/ST光纤接口

  • 传输距离

    1米~2000米多模光纤,1米~10公里单模光纤

  • 网络接口

    RJ-45端口可以自适应10M、100M速率

  • 网络标准

    IEEE802.3 10Base-T Ethernet、IEEE802.3u 100Base-TX Fast Ethernet、IEEE802.3ab 1000Base-TX Giga Ethernet、IEEE802.3z 1000Base-LX/SX Giga Ethernet

  • 光接收灵敏度

    优于-26dBm

  • 数据接口

    工业级接线端子(凤凰端子)

  • 接口信号

    RS-232/422/485

  • 码速率

    ≤0~384Kbps

  • 音频接口信号

    非平衡音频/平衡音频(根据客户需求选择,常规是非平衡音频)

  • 音频输入/输出阻抗

    600Ω(非平衡)

  • 最大输入/输出电压

    2VP-P

  • 频响

    10~20kHz

  • 总谐波失真

    小于0.05%

  • 信噪比

    大于95dB(加权)

  • 音频接口

    工业级接线端子(凤凰端子)

  • 信噪比

    大于95dB(加权)

  • 开关量接口信号

    任意有无源报警、开关量

  • 信号输入/输出

    支持TTL、无源开关、按钮信号输出

  • 开关量接口

    工业级接线端子(凤凰端子)

  • 工作温度

    0~55℃

  • 平均故障间隔时间(MTBF)

    大于30000小时

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
