硬件边缘融合器

高清边缘融合处理器


高清边缘融合处理器
产品概述
讯维高清边缘融合处理器是讯维自主研发生产的超高清信号融合图像控制器,采用现今国内外领先的边缘融合和图像特效处理技术,不仅可以拼接成为一个具有超高分辩率的单一逻辑屏,并且中间没有拼缝,组成大屏幕系统的所有显示单元的分辨率之总和,同时可以使窗口改变或模式切换时,可以产生特性显示的效果等。高清融合处理器能处理多种格式的信号源实时输入,支持从模拟信号到数字信号,从1024x768到3072x768的高分信号。内置多画面图形拼接处理器和融合带生成装置,集视频多窗口处理技术和边缘融合技术为一体,在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。广泛怕应用于:展览中心、会场、机场、商场、广告、演示中心、设计、仿真中心、军事作战、通信指挥、训练中心等场所。
产品图片

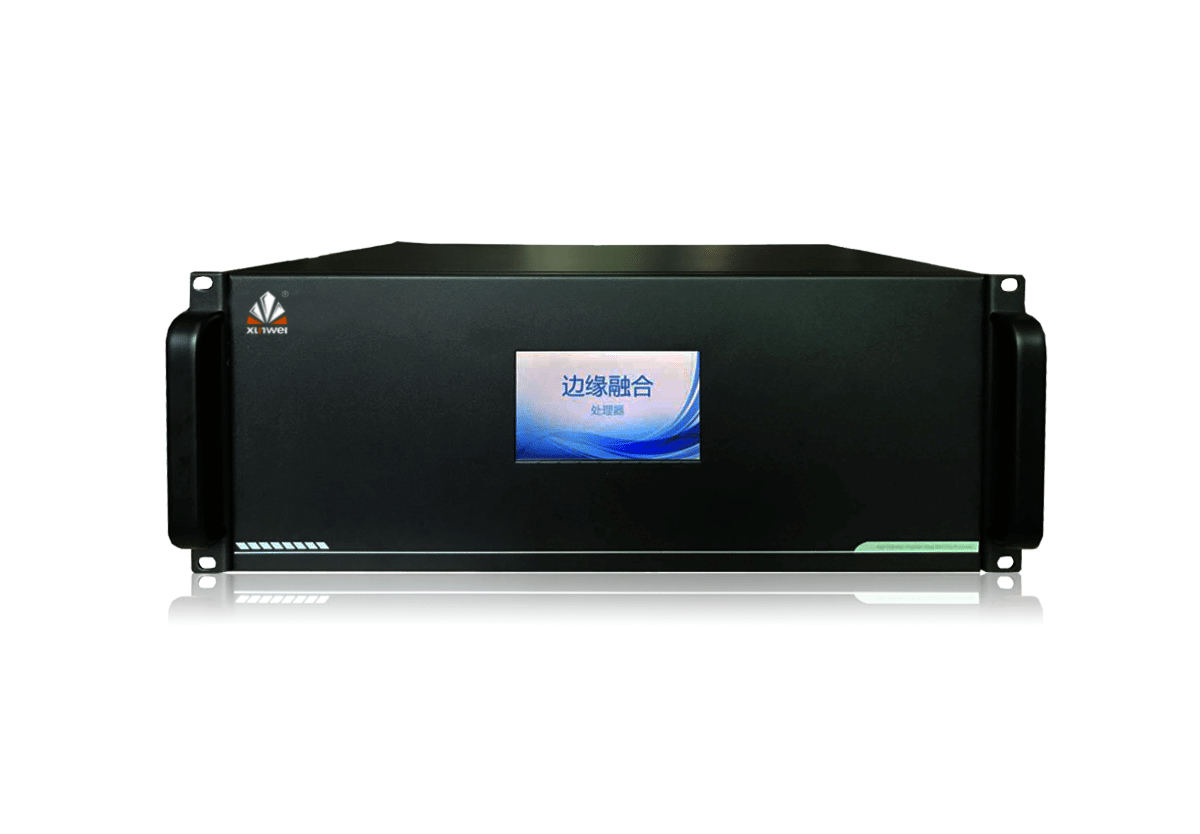

  • 高清边缘融合处理器


    产品拓扑图

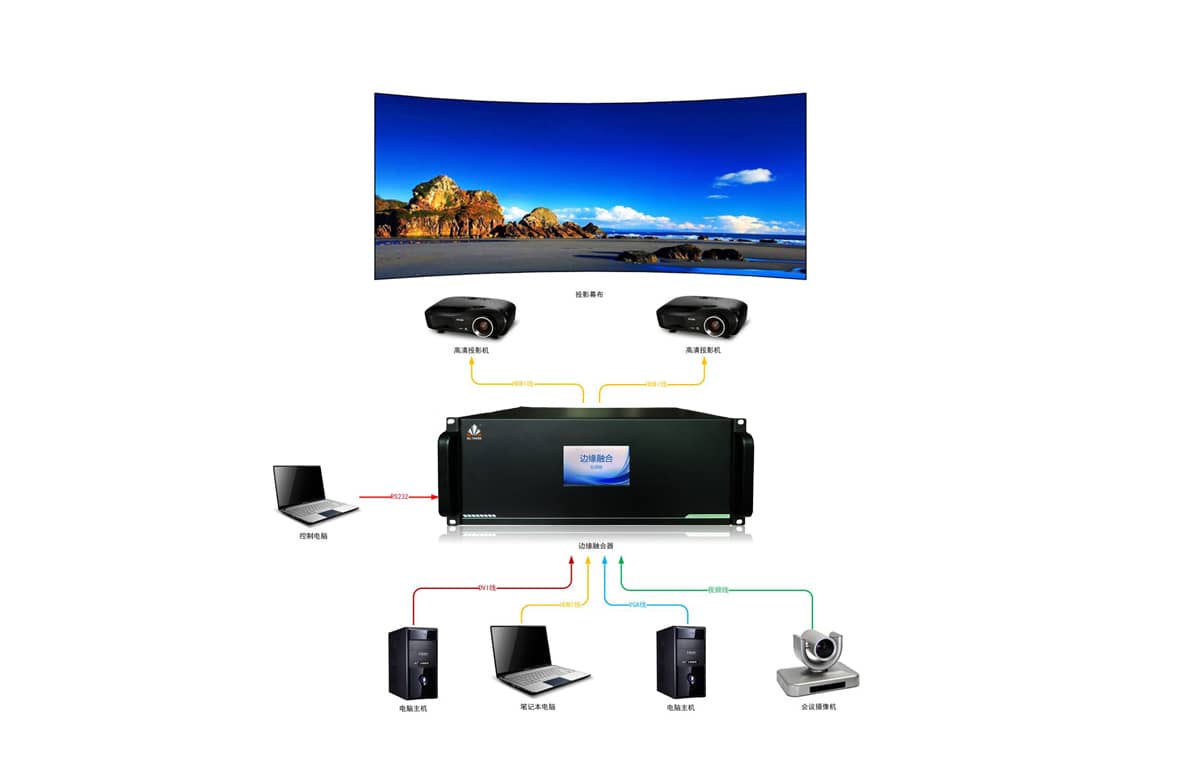

    高清边缘融合处理器拓扑图
产品特性












  • 硬件架构


    全硬件DSP架构,无操作系统,采用CPCI结构的工业级机箱,模块化的设计, 双备份冗余电源支持电源热备份、风扇等模块随意更换,可支持系统处理模块的热插拔,同时提供了自我诊断和检测功能,保证系统的可靠性,实时性,灵活性,CAN总线控制技术,专业DSP视频处理芯片,液晶面板实时显示设备运行状态。
  • 全通道纯数字无损处理


    通道模块化设计,按需选择型号1-32等通道选择。系统能同时处理多达16台投影机的无缝拼接组成单一逻辑屏,实时处理多达32路高清信号。

  • 基于像素的几何校正


    复杂光路的几何校正由于投影机摆放位置不一定完全符合光路效果,或者曲面融合、环形融合、球形融合等光路不符合视觉效果要求,因此需要融合器作基于像素的几何校正,其色彩精度为1/256。

  • 完全的图像处理


    融合控制器内嵌拼接功能,因此具有强大的信号处理能力,支持每个屏均可同时实时显示多达32个窗口,实现所有输入窗口的全屏幕跨屏显示; 所有输入窗口均可全投影范围内漫游显示,没有输入窗口的显示区域限制;在全屏幕范围内的高清底图上,所有输入窗口均可无压缩的自由叠加。

  • 超大分辨率底图


    支持目前显卡分辨率最高的HDMI、DVI双链接纯数字输入接口,单口支持高达4096x1536的超高清分辨率。使用多个DVI双链接输入,即可轻松实现超大分辨率底图画面,做到多个屏幕上的超清信号显示,极大丰富单系统画面的显示内容。
  • 支持多信号接口


    支持1路光纤接口,与网口同时传输信号,达到双链路传输备份的功能。
  • 中控模块


    多格式采集技术,支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI等接口,兼容多家厂商NVR、DVR、DVS、硬盘录像机、IP Camera、各类网络传输设备、混合矩阵、各类检测平台等,支持DVI、VGA、HDMI输出。
  • 多显示技术


    CBD显示技术,超大信号上面多画面信号显示,画外画(POP)平铺模式,画中画(PIP)叠加模式,画面叠加、漫游、跨屏、缩放。

  • 支持无缝切换


    融合带自动羽化像素精调,图像参数(白平衡、亮度、对比度、饱和度)调整,透明度任意调节,信号自由裁剪功能,无缝切换(选配),支持任意形状曲面网格式几何校正,融合带消隐处理。

  • 预切换技术


    预案自动轮巡,字符叠加功能,软件权限管理,EDID配置管理。

规格参数












  • 产品型号

    XW-ZRH0404/XW-ZRH0808/XW-ZRH1616

  • 视频输入

    1-16路VGA、CVBS、HDMI/DVI、SDI(选配)

  • 视频输出

    2-16VGA/DVI/HDMI/SDI(选配)

  • 同步类型

    RGsB,RGBS,RGBHV

  • 融合带宽度

    1×N横向:128、256、512、1024像素点可选;M×N:128像素点

  • 输出分辨率

    1920×1080@60Hz

  • 显示单元组合

    1×N横向拼接融合,M×N内的任意拼接融合

  • 图象控制

    画面叠加、漫游、跨屏、缩放

  • 电源

    AC220V

  • 输出功率

    ≤200W

  • 存储环境温度

    -20°C ~ +60°C

  • 工作温度

    -10℃~+55℃

  • 相对环境湿度

    10%~90%

  • 产品重量

    约15Kg

  • 产品规格

    标准19寸机架式(4U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
