2通道LED拼接处理器

2通道LED拼接处理器


2通道LED拼接处理器
产品概述
讯维2通道LED拼接处理器有3通道输出,2通道用于拼接,1通道用于监视。可实现2×1或1×2通道的混合拼接、单台可拼接可实现530万像素自定义输出。更为简便的拼接设置,1分钟就可以设置完成。可以容纳广泛的输入源,可接入多达11路的视频输入,包含2路DVI,2路HDMI,4路VIDEO,一路3G-SDI(可选)。每路都可接收标准分辨率或高分辨率的视频信号,DVI,和VGA可接收高达2304×1152@60Hz的分辨率输入,满足各种高清输出。拥有三个强大的视频处理核心,多图形多输入智能拼接处理器,可以广泛应用演艺活动、指挥和控制中心,视频会议,酒店,法院和会议室等。

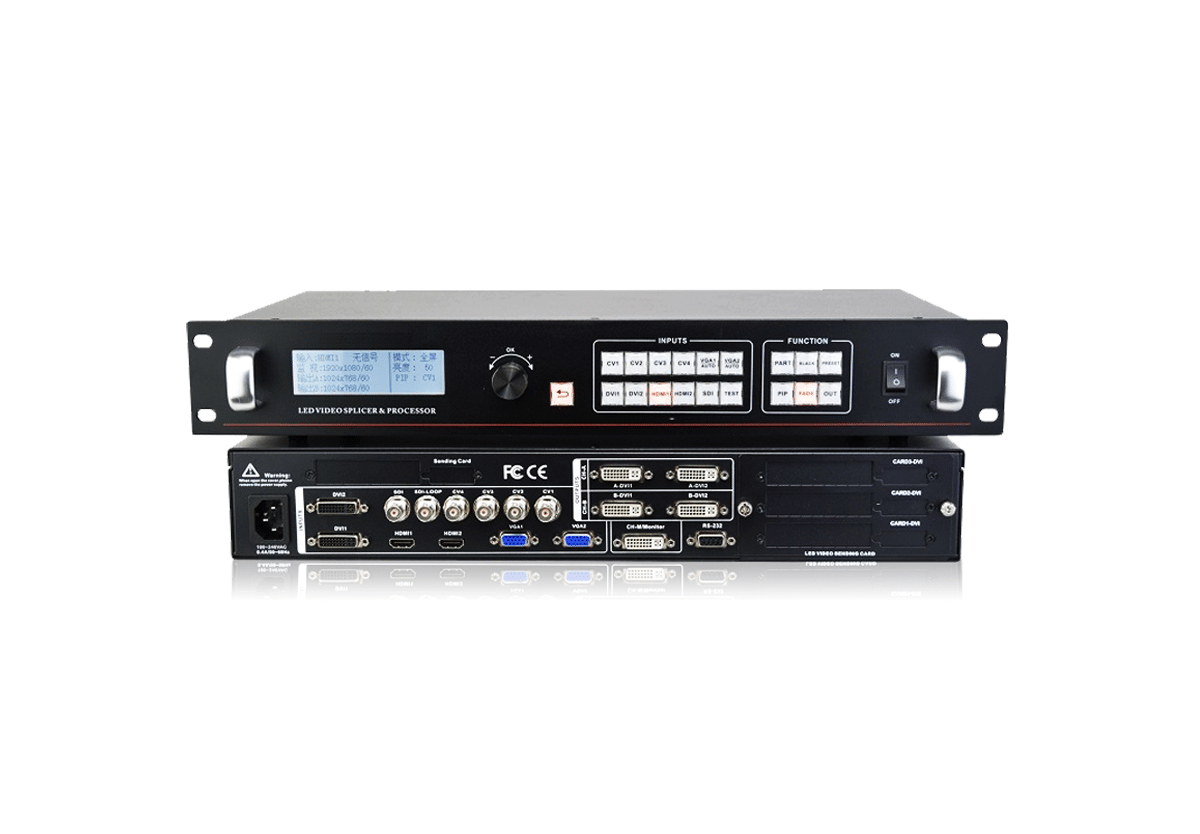

产品图片
  • 2通道LED拼接处理器


    产品拓扑图
    2通道LED拼接处理器拓扑图
产品特性












  • 输入输出


    11通道数模视频输入,2通道拼接,1通道监视输出。
  • 纯硬件架构


    采用纯硬件架构,系统的核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定。
  • 无缝切换


    采用先进的图像处理芯片,切换无停顿及黑场出现,免除场景切换速度慢、蓝屏等多种不利因素,方便现场的操作和使用。
  • 丰富的接口


    提供丰富的输入输出接口,可根据用户的具体需求进行相应的配置,支持VGA、DVI、HDMI、Video、SDI等信号输入输出,满足用户对多种信号接口的需求。
  • 切换效果


    支持任意两输入信号间预切换、无缝切换、淡入淡出、右拉幕、下拉幕、中间到四周、中间到左右、中间到上下、左上到右下切换。
  • 高清分辨率


    输入支持2304×1152@60Hz超大分辨率,支持自定义输出分辨率。
规格参数












  • 产品型号

    XW-LP2000

  • 信号输入

    11路(2×HDMI,2×DVI,2×VGA,4×CVBS,1×SDI)

  • 输入环出

    1路(1×SDI)

  • 信号输出

    3路(2×2DVI拼接,1×DVI监视)

  • 最大输入分辨率

    2304×1152@60Hz

  • 输出分辨率

    7680x640@60Hz,4608x1152@60Hz,3840x2160@30Hz

  • 显示屏

    液晶显示屏

  • 机器锁定功能

    支持

  • 一键黑屏

    支持

  • 控制方式

    按键、串口

  • 电源

    AC 220V

  • 规格

    标准机架式(1.5U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
