4通道4K LED拼接处理器

4通道4K LED拼接处理器


4通道4K LED拼接处理器
产品概述
讯维4通道4K LED拼接处理器是一款高端4Kx2K@60Hz拼接处理器,强大的4通道多图形多输入拼接处理器,拼接处理器可同时输入4个4Kx2K的画面,画面任意漫游实现4个4Kx2K的画面任意缩放,满足超高清显示要求。输出支持自定义分辨率,单通道可输出265万点,4通道达1060万点输输出。单台可拼接4608×2304或9216×1152或4096×2304或1920×4800等。智能化拼接,使用菜单采用了大量的设置向导,初次使用者可快速的完成操作。可以容纳广泛的输入源,高达2个HDMI-4K、2个DP-4K,支持SDI输入等。4通道独立图像处理引擎,4通道完全可配置的输入,可任意选择4个输入显示到LED屏上。这款拼接处理器设计更人性化,在强大的功能前提下更易于使用。简单的使用按键面板和菜单系统,只要轻触你的手指即可完成复杂的设置。利用前面按键和RS-232及USB都可实现完全的设置与操作。提供的物理接口丰富,可以满足常用输出设备需求。提供了多达4张发LED送卡的安装位置,简化了大量的安装。

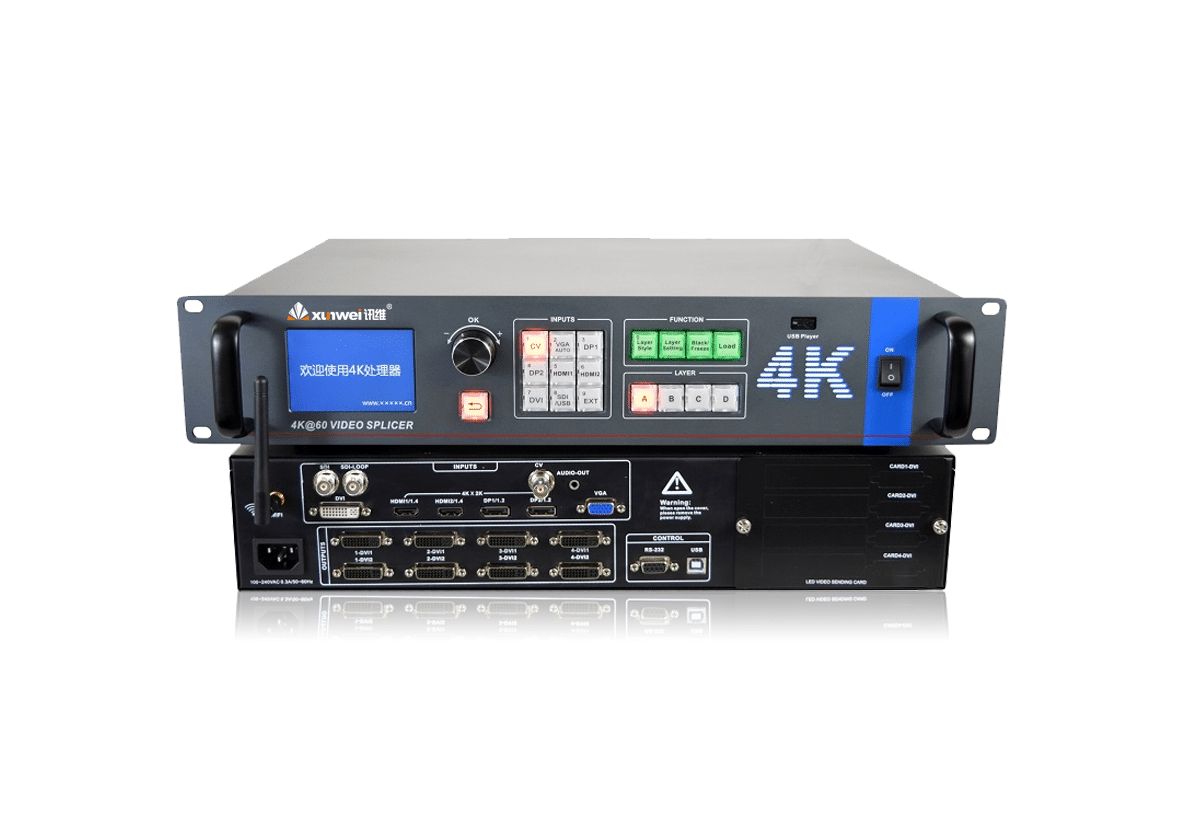

产品图片
  • 4通道4K LED拼接处理器


    产品拓扑图
    4通道4K LED拼接处理器拓扑图
产品特性












  • 输入输出


    8通道数模视频输入,4通道拼接输出。
  • 4K60分辨率


    同时支持4个4Kx2K输入,支持4K@60Hz输入。
  • 纯硬件架构


    采用纯硬件架构,系统的核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定。
  • 无缝切换


    采用先进的图像处理芯片,切换无停顿及黑场出现,免除场景切换速度慢、蓝屏等多种不利因素,方便现场的操作和使用。
  • 丰富的接口


    提供丰富的输入输出接口,可根据用户的具体需求进行相应的配置,支持VGA、DVI、HDMI、Video、SDI等信号输入输出,满足用户对多种信号接口的需求。
  • 切换效果


    支持任意两输入信号间预切换、无缝切换、淡入淡出、右拉幕、下拉幕、中间到四周、中间到左右、中间到上下、左上到右下切换。
  • 高清分辨率


    输入支持1920×1200@60Hz超大分辨率,支持自定义输出分辨率。
规格参数












  • 产品型号

    XW-LPK4000

  • 信号输入

    8路(2×HDMI(4K),2×DP(4K),1×DVI,1×VGA,1×CVBS,1×SDI)

  • 输入环出

    1路(1×SDI)

  • 信号输出

    4路(4×2DVI拼接)

  • 音频输出

    1路音频(3.5mm)

  • 最大输入分辨率

    4K@60Hz

  • 输出分辨率

    15360×640或4608×2304或960×8640

  • 显示屏

    3.5寸高清IPS屏

  • 图像旋转

    支持

  • 水平镜像

    支持

  • WIFI控制

    支持

  • 定时切换

    支持

  • 定时锁机

    支持

  • 画面冻结

    支持

  • 一键黑屏

    支持

  • 同步音频解码

    支持

  • 控制方式

    按键、串口、USB

  • 电源

    AC 220V

  • 规格

    标准机架式(2U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
