    流媒体录播系统的分类

    当前,流媒体录播系统类型繁多,形式各异。下面介绍常见的分类模式。

    1.按操作方式分类

    根据操作方式,流媒体录播系统可以分为全人工录播系统、全自动录播系统和半自动录播系统。

    1)全人工录播系统

    录播系统的工作方式最初是按照电视台录播节目制作流程,采用"多机位拍摄+人工切换+后期编辑"的方法,在拍摄过程中使用多台摄像机并将音视频信号传送到切换台,并对切换台的输出信号进行录制(采集),然后利用线性或非线性编辑系统进行后期的编辑,制作成完整的录像带(光盘)或者数字文件,以供播放与资料存档,可以称之为全人工录播系统。这套系统是基于人对不同信息之间的关联性做出判断,过程中的摄像与导播完全由多个人员来操控。

    这类录播系统的优点是设备档次高,多用于制作高质量节目。但也存在着耗费人力较多、设备投入成本较高等缺点。随着技术的发展,现在多数录播厂家也采用软件导播控制的方式来完成相应工作,一个操作人员就可以完成操纵多台摄像机和导播切换的工作,一定程度上节省了人力、物力。

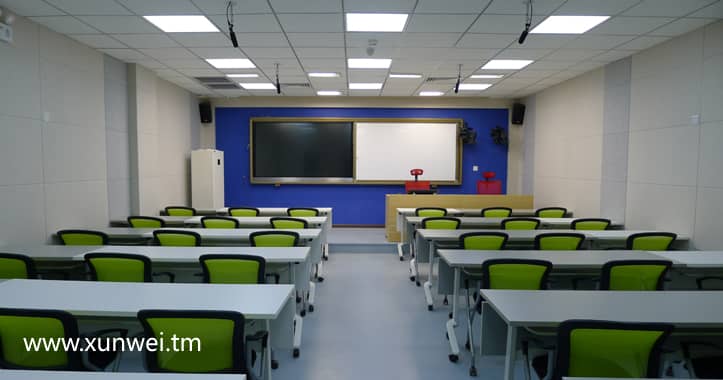

    录播系统

    2)全自动录播系统

    全自动录播系统整合了网络技术、流媒体技术、自动跟踪等技术,录播过程不需要人员操控,系统依据预定策略做出跟踪和切换行为,自动完成多路音视频信号的选择与切换。这类录播系统般由摄像机、拾音器、摄像机跟踪系统、定位系统、视音频信号采集系统、智能导播系统、文件生成系统、视音频编辑系统、录播服务器等子功能模块组成,并且集成度高,操作简便,甚至可以做到"一键式"或定时录播。

    由于摄像机的跟踪或定位、画面切换是利用多种传感器或图像识别等方式完成触发的,因受现有产品性能、技术的局限,会产生一些跟踪不理想、切换错误等问题,造成画面的不流畅,跟人工导播相比存在一定的差距。

    3)半自动录播系统

    由于全自动录播系统存在着一些当前技术无法妥善解决的问题,为了保证录像质量,有些产品将人工系统中的一些操作功能保留了下来,以完善全自动录播系统的不足,这就是半自动录播系统。其录播过程中摄像机采用电子三可变(电动变焦、电动聚焦和通过云台电动控制摄像机的推、拉、摇、移)跟踪或定位技术进行操控,而画面切换通过导播人员操作完成。

    2.按记录模式分类

    流媒体录播系统输出节目的录制过程,按照记录画面布局显示模式可以分为单流模式和多流模式。

    1)单流模式

    单流模式有单流单画面和单流多画面两种显示模式。

    ①单流单画面

    典型的单流单画面模式,系统运用视频切换对多路视频进行选择和处理,最终以单一视音频流的形式进行记录和网络发布,该模式也称为"电影模式"。该模式记录的节目是单一视频文件,客户端可以使用通用的媒体播放器播放,观看者看到的信息是导播后的信息。

    ②单流多画面

    单流多画面模式,系统将多路视频信号实时采集,并利用多画面拼接技术将其呈现在同一流媒体文件中,进行记录与播放。由于同时记录了所有信息,因此被称为"全景模式"。该模式记录的节目是单一视频文件,客户端可以使用通用的媒体播放器播放,观看者看到的信息是未经导播的所有信息。

    2)多流模式

    多流模式有多流多画面和多流单画面两种显示模式。

    多流多画面模式指在录播过程中,多路视频按照一定版式同时呈现给观看者,呈现的每路视频都被完整地记录下来,便于后期编辑和资料存档,也被称为"资源模式"。该模式记录的节目是多个视频文件或是多个视频文件打包成一个文件的形式。客户端可以通过Web浏览器或专用媒体播放器进行播放,观看者可以看到完整的信息。

    录播系统方案

    3.按图像分辨率分类

    录播系统按图像分辨率可分为标清录播系统和高清录播系统。

    1)标清录播系统

    标清录播系统的技术标准应符合标准清晰度电视标准。标清录播系统应能清晰地录制标清视频信号。

    2)高清录播系统

    高清录播系统的技术标准应符合高清晰度电视标准。高清录播系统应能清晰地录制高清视频信号。实际应用中,可以高、标清混合录制,如采用高清画面录制老师,采用标清画面录制学生。

    4.按系统架构分类

    录播系统按系统架构可分为分布式录播系统和一体机录播系统。

    1)分布式录播系统

    分布式录播系统是将录播编码器与录播服务器分离,视音频和VGA编码器采集的音视频信号经过编码处理后,通过网络传递给录播服务器分布式录播系统在系统部署上更加灵活,系统的可扩展性更强。网络系统完善的场所宜采用基于IP网络的分布式架构。

    2)一体机录播系统

    一体机录播系统是将录播编码器与录播服务器合成为一体的系统。在不具备网络通信条件的教学场所,应采用一体机架构。一体机体积小,易于携带,搭建快捷,适合各种非固定场所使用。一体机又分为单路画面录播体机、多路画面录播一体机和多路画面合成录播一体机。

    ①单路画面录播一体机

    单路画面录播一体机只能录制一路可视信号和一路音频,这种设备在实际的应用中比较少见。

    ②多路画面录播一体机

    这类录播一体机比较常见,一般支持2~4路可视信号及一路音频的任意组合录播,通常适用于单间的教室、会议室、手术室等。这种一体机一般采用模块化的结构,通过使用不同信号采集接口的模块配合,满足各种场景的录播需要。

    ③多路画面合成录播一体机

    多路画面合成录播体机实际上是将画面合成的功能和录播的功能结合为一体。这类设备一般支持1~4路可视信号的合成,即将多路信号合成为一路单画面信号,然后把单路信号记录下来,实现录播的功能。多路画面合成录播一体机很容易实现单流多画面录制,非常适合庭审、会议、教学等场景下录播的需要。

    5.按系统实现方式分类

    录播系统按照实现方式分为PC平台录播系统和嵌入式录播系统。

    1)PC平台录播系统

    PC平台录播系统是基于PC软硬件环境,通过添加专业的音视频处理板卡和处理软件实现录播功能。PC平台是早期录播系统普遍采用的方案,系统环境一般基于Windows系统平台,录播系统性能不仅依赖PC本身的性能(如CPU、内存、硬盘、显卡、主板架构等),还依赖音视频处理板卡的信号处理能力。PC平台录播系统是对PC功能的扩展,是系统集成的产物,无论开发成本还是开发周期均相对较高。

    2)嵌入式录播系统

    嵌入式录播系统的出现得益于当今嵌入式微处理器技术的快速发展,嵌入式设备有性能稳定可靠、集成度高、低功耗等特点,录播系统因此可以向移动化、一体化发展。这类录播系统技术先进,采用独立的微处理器、DSP编(解)码芯片,能够应对高标准的录播要求。相对PC平台录播系统,嵌入式录播系统以其在稳定性、可靠性及功耗方面具有明显优势,易于维护管理,符合环保型社会的发展要求。随着用户对录播系统需求的增长,目前已逐步成为多媒体录播系统的发展趋势。
