24U系列拼接处理主机

24U系列多屛拼接处理器主机


24U系列拼接处理主机
产品概述
讯维24U系列多屛拼接处理器主机是集大屏拼接控制、切换为一体的纯硬件架构、无操作系统的高性能多业务视频图像拼接控制器。以先进的背板交换总线技术及流传输协议为构架,构建一台模块化的、扩展性强、运行稳定、可靠的综合数字业务控制器,产品具有7*24小时环境适应能力。

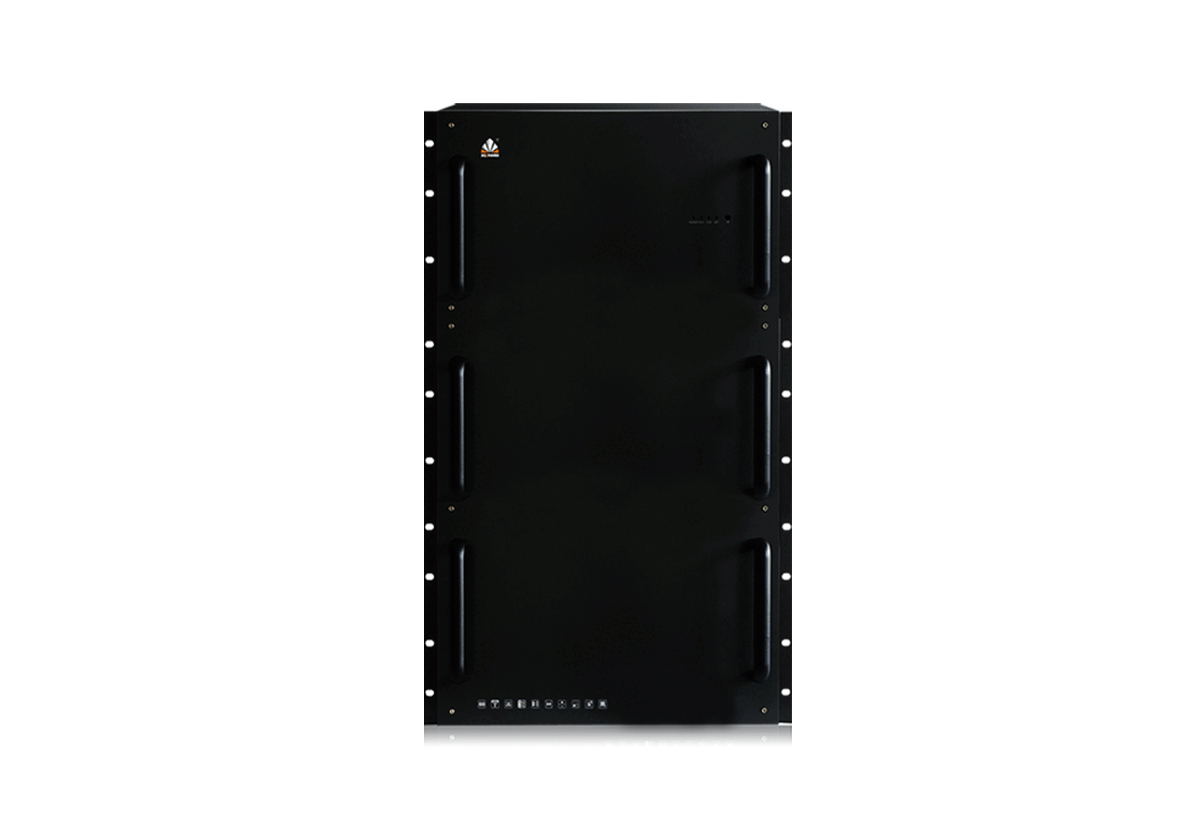

产品图片
  • 24U系列拼接处理主机


    产品拓扑图
    24U系列拼接处理主机拓扑图
产品特性












  • 信号输入


    最大支持36路卡槽,最大支持144路HDMI、DVI、VGA、CVBS、双绞线、YPbPr等接口形式作为输入。

  • 信号输出


    最大支持36路卡槽,最大支持144路HDMI、DVI、VGA、CVBS、双绞线、YPbPr等接口形式作为输出。

  • 纯硬件设计


    纯硬件设计,采用高速FPGA处理芯片,每路信号实时处理,图像处理性能优异,不含任何操作系统,避免了死机,蓝屏,病毒等常见问题的困扰。

  • 模块化设计


    所有板卡全采用插卡式设计提供了多种不同种类的板卡以及不同规模的机箱, 用户可以根据需求进行任意配置,节约成本,同时N+1冗余电源以及板卡热插拔设计进一步的保证了设备的稳定工作。

  • IP流媒体接入


    支持IP流媒体接入功能,支持H.264/H.265编码标准,支持标准RTSP协议,单网口解码能力支持2路1080P@60Hz、4路1080P@30Hz、9路720P、16路D1。

  • 超强功能


    支持字符叠加功能;支持信号无缝切换,完全不黑屏、不蓝屏、不闪屏;支持场景的保存与读取、场景自动轮询。

  • 信号检测


    支持输入、输出信号自检测,可实时检测当前设备的工作状态,可通过对应的信号指示灯快速判断设备运行状态是否正常。

  • 可视化控制软件


    采用交互式可视化控制软件,支持输入、输出全通道蜂窝式预监回显功能,控制软件可以实时看到输入信号源及大屏显示,实现所有输入输出信号毫秒极延迟回显,无需另配显示器。

  • 图像调节


    分辨率实时全兼容技术,支持各自通道不同分辨率输出,输出分辨率支持自定义;支持颜色、亮度等参数调整,能配合显示单元做颜色的统一调整。

  • 设备监测


    支持实时监测机箱内部、CPU工作温度、风扇转数及所有输入输出通道状态,并在管理软件界面上实时动态显示及预警。

规格参数












  • 产品型号

    XW-ZXH144144

  • 输入路数

    最大144路

  • 输出路数

    最大144路

  • 信号插槽

    72个

  • 预监插槽

    2个

  • 主控插槽

    1个

  • 插槽共享

    支持板卡混插,共享插槽,任意插槽可做为输入插槽

  • 输入信号类型

    HDMI、DVI、VGA、CVBS、双绞线、YPbPr、IP

  • 输出信号类型

    HDMI、DVI、VGA、CVBS、双绞线、YPbPr

  • 单卡路数

    4路

  • 控制方式

    面板、红外、RS232、TCP/IP

  • 开窗能力

    单路最大4窗,单卡最大16窗

  • 功能

    信号切换、信号预监回显、字符叠加

  • 电源

    450Wx2+冗余x1

  • 供电

    AC90~264V 60Hz

  • 工作温度

    0℃-50℃

  • 工作湿度

    10%~90%(无凝露)

  • 产品规格

    标准19寸机架式(24U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
