异形拼接器
产品概述
讯维异形拼接器是一款专门针对液晶电视、超窄边液晶屏、投影机的高清画面拼接处理器，可根据用户需求定制2至10路HDMI输出，通过级联可以定制无限拼接规模。产品采用高清处理芯片，支持1080P信号的输入和输出。同时支持1路复合视频、1路VGA、1路USB、1路HDMI输入，所有输入信号均可以切换到大屏幕进行拼接显示，并且音频与相应视频同步输出。为了使用户在操作拼接处理器的时候更简单、直观，产品设计了红外遥控、机箱按键控制，也可以通过RS-232进行中控控制。用户通按键或遥控对拼接器进行一键式快捷控制和全功能控制，操作更为人性化、更简单。

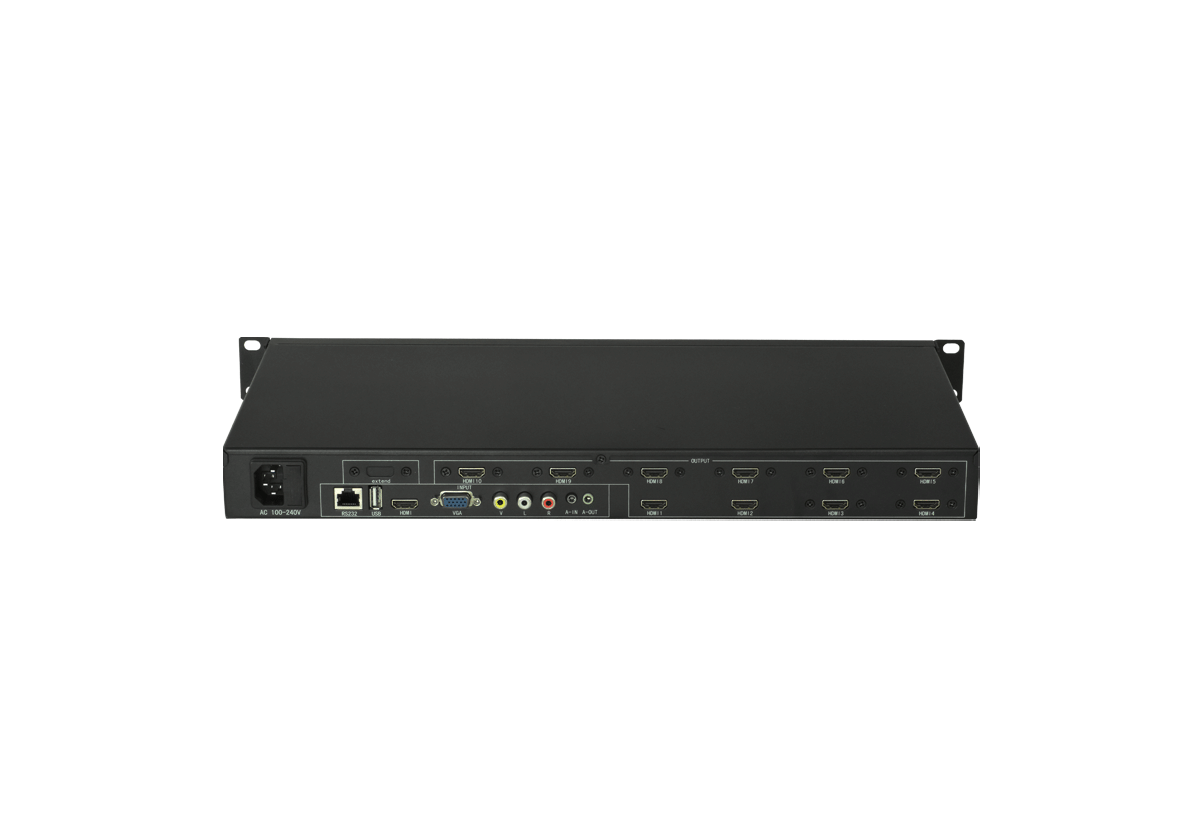

产品图片
-
![异形拼接器]()

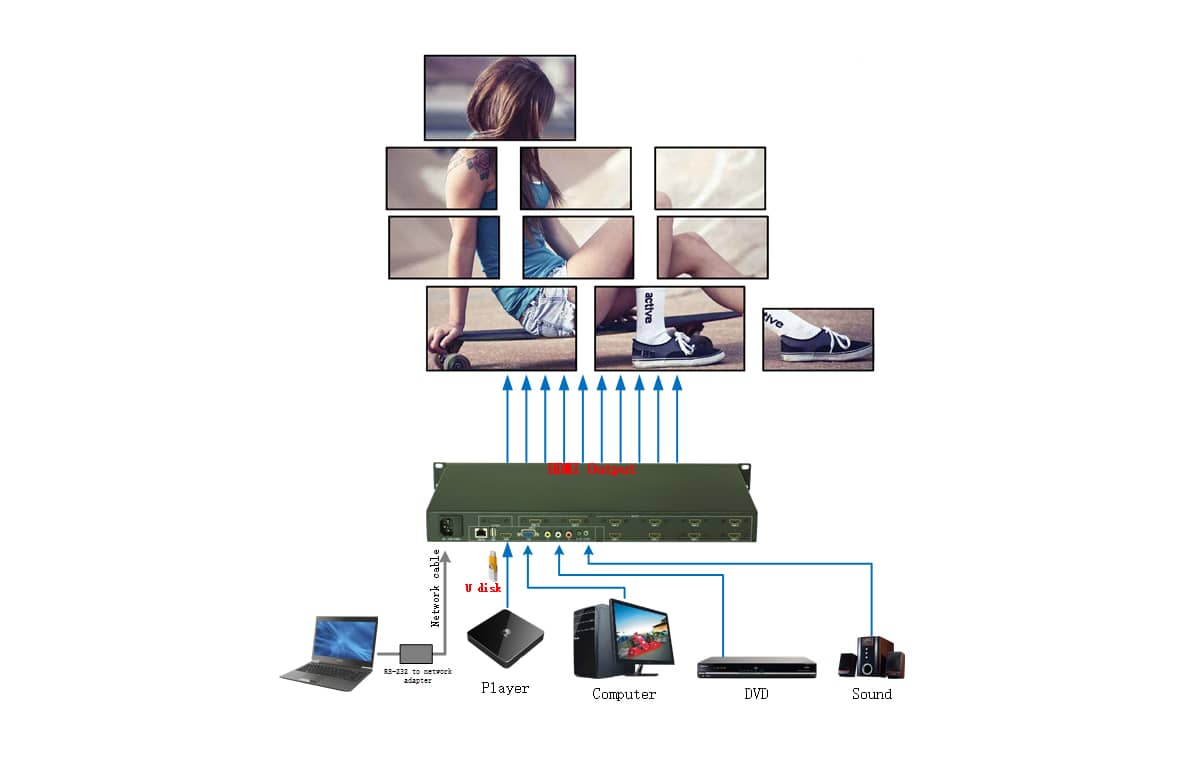

产品拓扑图![异形拼接器拓扑图]()
产品特性
-
模块化设计
采用模块化设计方式，可根据用户需求增加或减少输出模块，单台机器最大可以做到10路HDMI信号拼接输出，通过级联实现无限拼接数量。 -
多种信号输入
可支持1路复合视频、1路VGA、1路HDMI、1路USB总计四路信号输入，其中HDMI和USB信号接口自带音频解码功能，所有输入视频信号均可实现与音频同步输出切换。 -
码率自定义
视频码率32Kbps～40Mbps自定义，支持双码流。
-
U盘播放
可实现USB播放和拼接功能；USB可以支持常用的一些视频、图片、MP3、TXT文档；可以支持视频的选定或全选播放；可以支持所有视频轮循播放、暂停、快进、节目清单等功能。
-
镜像功能
具有针对每单个显示单元180度镜像翻转功能。
-
边缘屏蔽
经过边缘屏蔽处理的图像无变形、拉伸，视觉更自然逼真。
规格参数
产品型号
XW-ZXH0410YX
输入路数
1路复合视频、1路VGA、1路HDMI、1路USB
输出路数
2-10路HDMI
输出分辨率
1920x1080P/60HZ
输入信号类型
HDMI、VGA、CVBS、USB
输出信号类型
HDMI
USB接口
标准USB，2.0接口，支持视频、图片格式
控制方式
RS232、红外遥控、按键
级联拼接
数量无限制
供电
AC交流90至264V
功耗
20W
尺寸
441mm(长)x44mm(高）x239mm(深）
重量
2.5Kg
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
