高清16画面合成器

高清16画面合成器


高清16画面合成器
产品概述
讯维高清16画面合成器可将16路PAL制CVBS复合视频信号,合成并输出为1路HDMI高清信号(1920*1080),完成标准清晰度视频输入合成为高清晰度电视信号的功能,可以切换为单画面,多画面的任意图像显示形式,从而实现一机多用,给用户带来极大方便。画面合成器可为电视台或转播车监视或单独频道播出,在有线网络监视报警系统中及工业监控系统中,可对多点进行监视,大大节省系统设备。

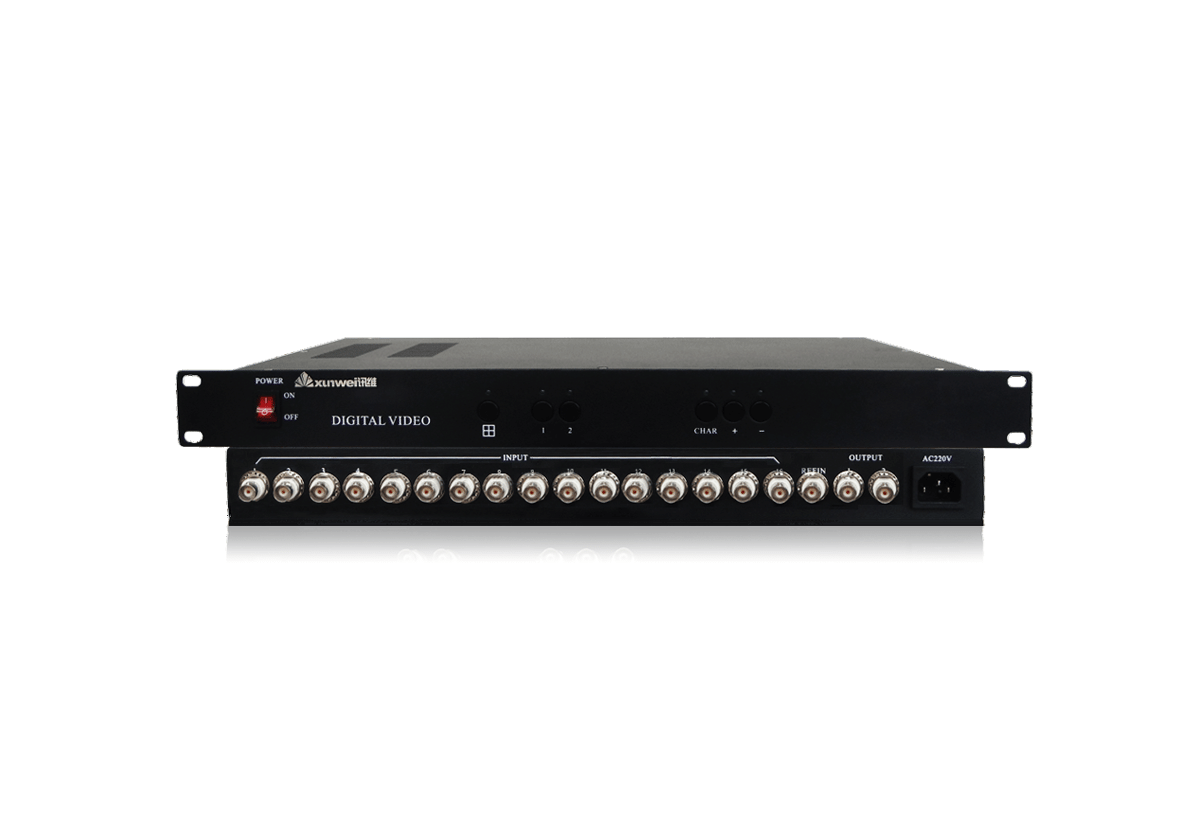

产品图片
  • 高清16画面合成器


    产品拓扑图
    高清16画面合成器拓扑图
产品特性












  • 输入输出


    支持16路CVBS输入,1路CVBS或1路HDMI输出。
  • 外基准锁相


    具有外基准锁相功能。
  • 字符叠加


    支持字符编辑、叠加。
  • 串口控制


    具有RS232接口遥控功能。
  • 高清分辨率


    高清输出分辨率可达1080P。
  • 机架式设计


    采用1U机架式设计,安装方便。
规格参数












  • 产品型号

    XW-TVH1601

  • 信号输入

    16路CVBS

  • 视频输出

    1路CVBS或1路HDMI

  • 输出分辨率

    标清:复合视频;高清:HDMI(1920×1080)

  • 视频制式

    PAL/NTSC

  • 基准输入

    PAL制式复合视频,1Vp-p值

  • 取样频率及量化

    13.5MHz取样,9比特量化,内插及疏状滤波

  • 画面数量

    16画面

  • 电源

    AC220V, 50Hz

  • 输出功率

    15W

  • 存储环境温度

    -20°C ~ +60°C

  • 工作温度

    -10℃~+55℃

  • 相对环境湿度

    10%~90%

  • 产品重量

    约5Kg

  • 产品规格

    标准19寸机架式(1U)

    备注:

    *以上页面中的产品图片及屏幕内容仅作示意参考;
    *实物产品效果(包括但不限于外观、颜色、尺寸)和屏幕显示内容(包括但不限于背景、UI、配图)可能略有差异,请以销售实物为准;
    *为提供尽可能准确的产品信息、规格参数、产品特性,讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容;
    *由于产品批次和生产供应因素实时变化,如遇确有进行上述修改和调整必要的情形,恕不专门通知;
    *如你未能在本网站找到想要的型号及产品,请咨询我们客服人员;
    *借助讯维产品、应用方案,您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程,并降低工程中重复建设及品质的风险。
    *讯维可量身为您定制开发产品,也可为 OEM 渠道商提供中性包装产品及服务;
    *讯维销售服务热线:400-6269-808

    本产品通过CCC、CE 合格评定
